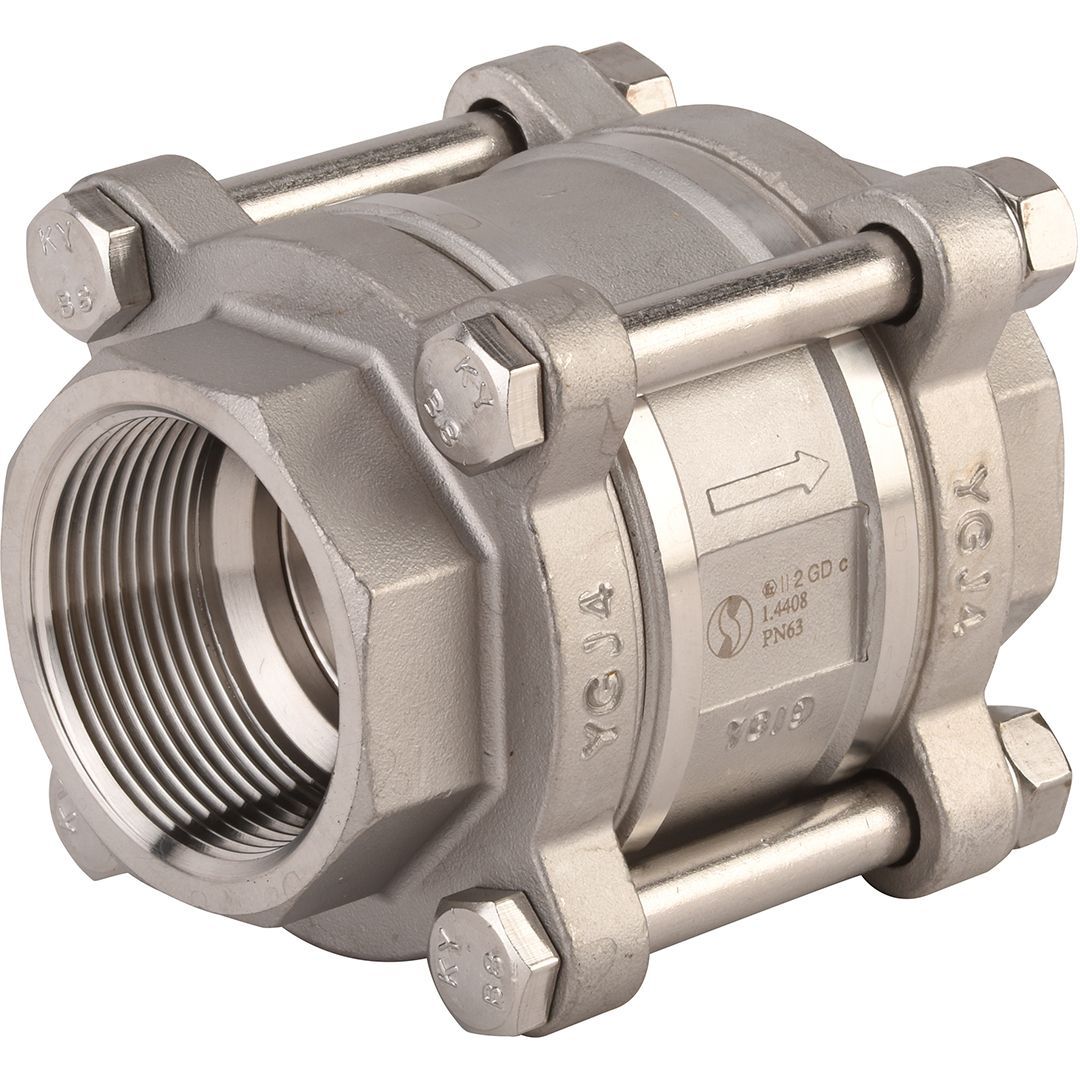

Clapet anti-retour inox 3 pièces PN 63 — protection contre le retour de fluide jusqu’à 200°C

Un retour de fluide non maîtrisé dans un réseau industriel provoque des coups de bélier, contamine les sources en amont, et peut endommager les pompes par fonctionnement en turbine inversée. Sur un réseau d’eau potable ou chimique à haute pression, les conséquences sont amplifiées. Le clapet anti-retour REF. 380 à disque inox 3 pièces répond à cette problématique avec une pression de service de 63 bar, une plage de température de -20°C à +200°C, et une étanchéité métal/métal certifiée API 598 — sans joint élastomère susceptible de se dégrader par vieillissement thermique ou contact chimique.

La construction 3 pièces en inox EN 1.4408 est un choix délibéré pour les applications où la maintenance est une contrainte opérationnelle. La partie centrale est démontable sans couper la ligne : sur une installation pharmaceutique en cours de production ou un réseau d’eau potable en service continu, pouvoir inspecter ou remplacer l’obturateur sans arrêt total de l’installation représente un avantage économique mesurable. Aucun outillage spécifique n’est requis pour le démontage.

Données techniques complètes

Certifications et domaines d’application

Le REF. 380 cumule plusieurs certifications qui élargissent son champ d’application bien au-delà de la simple robinetterie industrielle générale. Ces certifications ne sont pas des options — elles sont intégrées à la conception standard du produit.

Avantages de la construction 3 pièces inox

Un clapet anti-retour monobloc oblige à couper et souder la ligne pour toute intervention. La construction 3 pièces du REF. 380 change radicalement la logique de maintenance. Le corps se décompose en deux embouts filetés et une partie centrale : l’ensemble est maintenu par un écrou union. Pour inspecter le disque obturateur, il suffit de dévissser les deux écrous union, extraire la partie centrale, et remonter. Durée d’intervention inférieure à 10 minutes sur un DN 1/2″.

L’inox EN 1.4408 (équivalent 316L en moulé) présente une teneur en molybdène de 2 à 3 % qui lui confère une résistance supérieure à la corrosion par piqûres et à la corrosion caverneuse par rapport aux grades 304/316 standard. Cette propriété est déterminante dans les réseaux d’eau de mer, les applications chlorées, et les procédés acides dilués. Le disque obturateur en ASTM A240-316 et le ressort en AISI 304 maintiennent la cohérence matière sur tout l’ensemble interne.

Comportement à la pression de vapeur

La limitation à 11 bar en vapeur (contre 63 bar en fluide liquide) est une caractéristique structurelle importante à intégrer dans le dimensionnement. La vapeur sèche à 11 bar correspond à une température de saturation de 184°C — compatible avec la plage de service nominale du clapet (+200°C). Au-delà, la dilatation thermique différentielle entre les pièces internes et le corps peut affecter l’étanchéité siège. Pour les applications vapeur haute pression dépassant 11 bar, orienter vers un clapet à soupape surdimensionné ou un clapet à battant bride PN 100.

Montage et précautions d’installation

Le REF. 380 se monte en position horizontale ou verticale — flux de bas en haut en vertical. En montage vertical flux vers le bas, le disque tombe par gravité et ferme le clapet, ce qui est incorrect pour un clapet anti-retour : l’installation doit permettre l’ouverture du disque par la pression différentielle, non par la gravité. Vérifier que la pression différentielle minimale d’ouverture (pression d’amorçage du ressort) est compatible avec la pression disponible en amont en régime normal.

Sur les réseaux eau potable, l’homologation ACS impose un rinçage avant mise en service. Pas de nettoyage à l’acide chlorhydrique (HCl) même dilué — préférer l’acide nitrique dilué ou un détergent homologué ACS. Le joint PTFE ne nécessite pas de graissage. En cas de remplacement des joints après plusieurs années, utiliser exclusivement des joints PTFE alimentaire conformes FDA 21 CFR §177.1550.
