Description

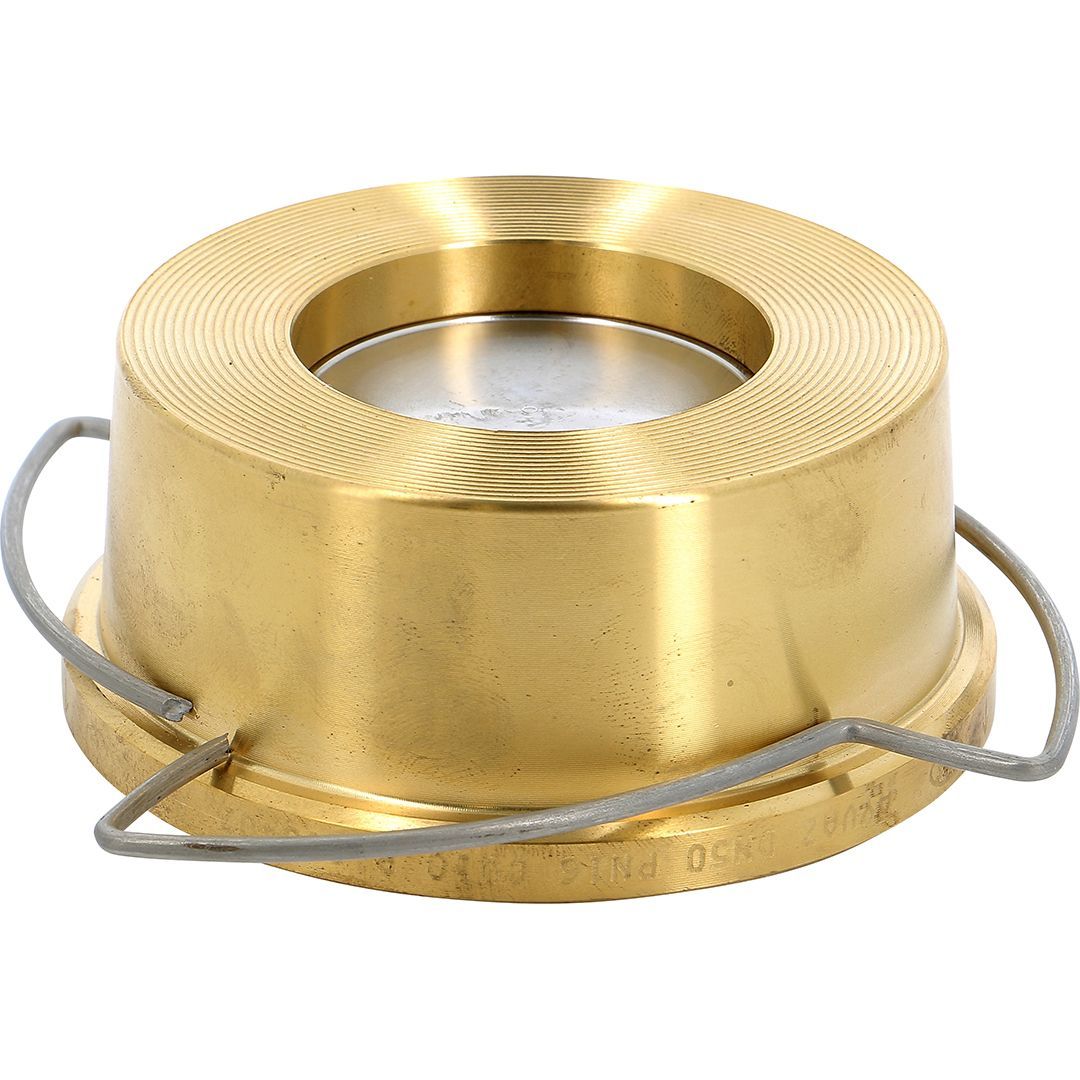

Clapet de Non-Retour à Disque Wafer Laiton/Inox, Série 385, Solution Économique PN40, -10°C/+250°C
Le clapet de non-retour à disque Wafer, Série 385 est la solution économique et performante pour la protection contre les reflux dans les réseaux de chauffage, d’adduction et de distribution d’eau. Sa conception hybride laiton/inox et son format ultra-compact entre brides en font un choix optimal pour les applications industrielles nécessitant fiabilité, facilité d’installation et compatibilité eau potable.
Avantages Clés
- Solution économique et efficace
- Rapport qualité-prix optimal pour les applications courantes
- Maintenance réduite grâce à sa conception robuste
- Installation simple et rapide
- Encombrement minimal avec le format Wafer
- Construction optimisée
- Corps laiton CW617N-4MS conforme EN 12165 pour résistance à la corrosion
- Disque inox AISI 316 pour durabilité et étanchéité
- Ressort inox AISI 302 pour fonctionnement fiable
- Bague de centrage intégrée et butée inox
- Polyvalence d’installation
- Montage entre brides PN10/16/25/40 pour adaptation universelle
- Installation possible en toutes positions (horizontale/verticale)
- Étanchéité métal/métal pour fiabilité maximale
Caractéristiques techniques
| Critère | Spécification |
|---|---|
| Série | 385 |
| Type | Clapet de non-retour à disque Wafer |
| Corps | Laiton CW617N-4MS (EN 12165) |
| Disque | Inox AISI 316 |
| Ressort | Inox AISI 302 |
| Pression de service | 16 bar |
| Température de service | -10°C à +250°C |
| Raccordement | Entre brides PN10/16/25/40 |
| Étanchéité | Métal/métal |
| Montage | Toutes positions |
| Pression d’ouverture | 27-29 mbar (horizontale), 20 mbar (verticale) |
| Coefficients Kvs | DN32: 16 m³/h, DN40: 26 m³/h, DN50: 40 m³/h |
Applications Recommandées
- Réseaux de chauffage collectif et industriel
- Adduction d’eau potable
- Distribution d’eau dans les bâtiments
- Évacuation d’eau et circuits de retour
- Systèmes compatibles eau potable
Installation et Utilisation
- Respecter le sens de montage indiqué par la flèche sur le corps
- Serrer uniformément les brides pour éviter les déformations
- Adapter la pression d’ouverture selon la position (horizontale/verticale)
- Vérifier périodiquement le bon fonctionnement. Pour les installations en réseaux fermés, combiner avec un compensateur de dilatation inox à brides PN16 et un filtre à tamis inox PN16 pour optimiser la protection du système
Normes et Certifications
Ce clapet de non-retour répond aux exigences des normes européennes les plus strictes :
- EN 12165 (alliages de cuivre coulés)
- EN 13959 (clapets de non-retour à disque)
- Certification ACS pour compatibilité eau potable
- Conforme aux directives PED (Équipements sous Pression)
Avantages pour vos Projets
Investissement sécurisé : La série 385 combine fiabilité de fonctionnement, respect des normes sanitaires et longévité exceptionnelle. Son rapport qualité-prix en fait un choix privilégié pour les intégrateurs, bureaux d’études et gestionnaires de réseaux d’eau.
Besoin d’un clapet adapté à votre projet ? Nos équipes NEOVANNE sont disponibles pour dimensionner précisément votre installation et sélectionner les accessoires complémentaires. Contactez nos experts en robinetterie pour une étude de compatibilité sans engagement.
Questions fréquentes
Quelle est la pression nominale maximale supportée et la plage de température de fonctionnement ?
Ce clapet supporte une PN40 en configuration optimale, avec une plage de température de -10°C à +250°C, ce qui le rend adapté aux circuits de chauffage haute température et aux réseaux industriels exigeants.
Dans quels diamètres et types de raccordement ce clapet est-il disponible ?
Le clapet Série 385 est proposé en DN32, DN40 et DN50 avec raccordement à brides selon les normes PN10, PN16, PN25 et PN40, garantissant une compatibilité avec la majorité des installations existantes.
Quel est le délai de livraison pour commander ce clapet de non-retour sur neovanne.com ?
Consultez directement neovanne.com pour connaître les délais actuels selon votre DN et configuration ; les stocks et délais peuvent varier en fonction de la disponibilité des références laiton/inox.
