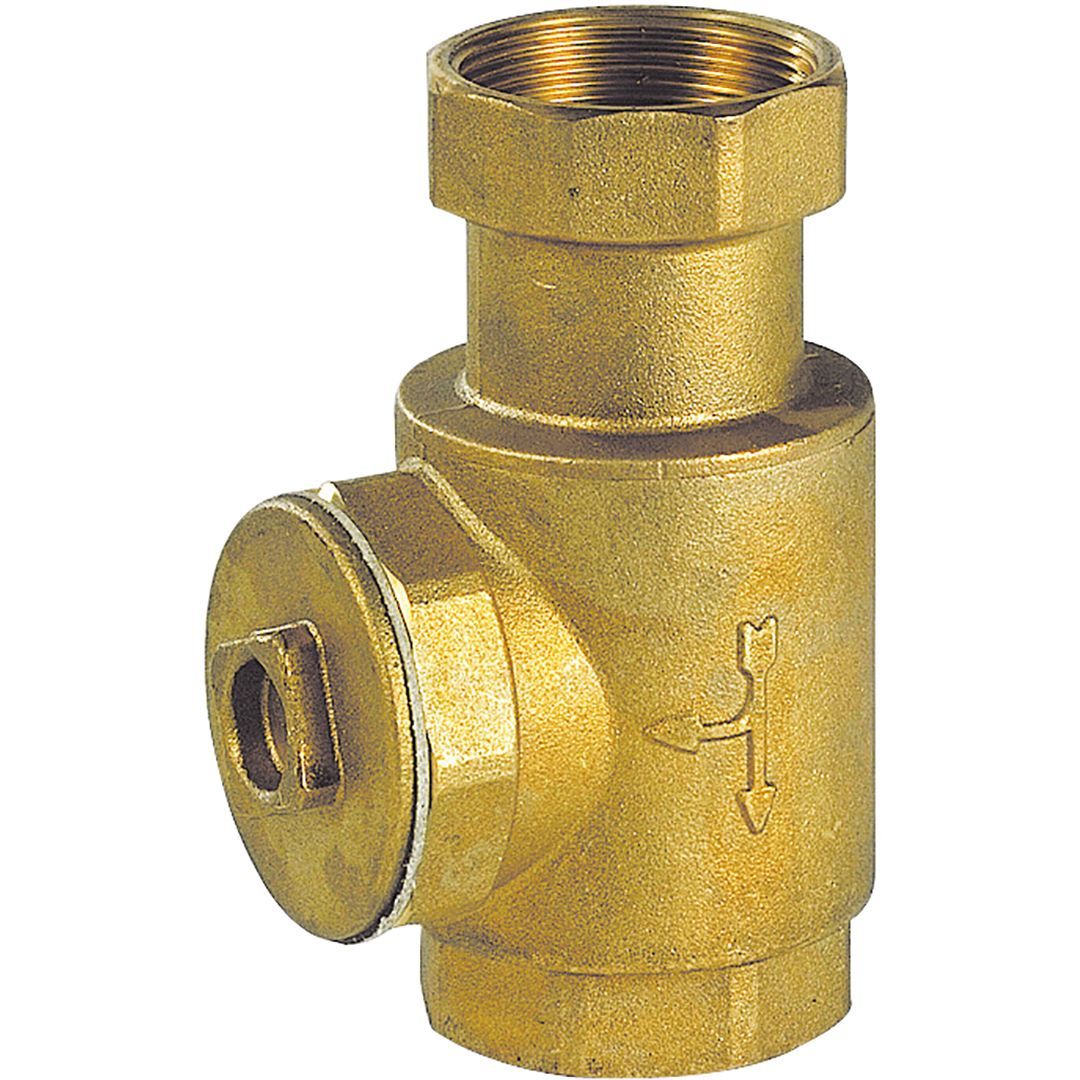

Clapet anti-retour pendule laiton à levée verticale REF.308 — PN16, réseaux chauffage et eau

Dans un réseau de chauffage ou de distribution d’eau, le retour de fluide vers la source crée des court-circuits hydrauliques qui déséquilibrent la régulation thermique, surchargent les pompes et peuvent provoquer des contaminations croisées entre circuits. Le clapet anti-retour pendule REF.308 en laiton CW617N répond à cette contrainte avec une pression d’ouverture faible — 50 mbar minimum — qui évite tout frein sur la circulation normale du fluide, tout en assurant la coupure dès que la pression différentielle s’inverse.

La caractéristique distinctive de ce modèle est sa capacité à fonctionner en configuration droite ou en équerre par simple inversion du clapet interne. Sans modifier la tuyauterie, sans changer de pièce, un installateur peut adapter le sens de passage à la configuration de son réseau. Sur un chantier, cette flexibilité d’installation réduit le nombre de références à stocker et simplifie la gestion de stock.

Caractéristiques techniques

Dimensions par référence

Pression d’ouverture 50 à 300 mbar — ce que ça signifie pour votre réseau

La pression d’ouverture est la pression différentielle minimale amont-aval nécessaire pour soulever l’obturateur et permettre le passage du fluide. 50 mbar, c’est environ 0,05 m de colonne d’eau — une valeur très faible qui garantit que le clapet ne crée pas de résistance significative dans la circulation normale du circuit. Sur un circuit de chauffage à circulateur standard (pression différentielle de travail 0,5 à 2 bar), la perte de charge du clapet est négligeable.

La valeur de 300 mbar pour les petits DN correspond à l’effet de la gravité sur l’obturateur pendule — le poids de l’obturateur en laiton contribue à maintenir le clapet fermé en l’absence de flux. Sur les grands DN (DN 2″), l’obturateur est plus lourd, mais la section est aussi plus grande, ce qui ramène la pression de décrochage à des valeurs faibles. L’indice “pendule” fait référence au mode de fermeture gravitaire de l’obturateur, par opposition aux clapets à ressort de rappel.

Corps laiton CW617N — choix de matériau

Le laiton CW617N (anciennement désigné CuZn40Pb2) est le laiton standard de la robinetterie industrielle en France. Sa teneur en plomb (2%) assure une machinabilité excellente, ce qui permet des tolérances dimensionnelles serrées à coût de fabrication maîtrisé. Sa résistance à la corrosion en eau chaude et en eau potable est satisfaisante dans les plages de pH normales (6,5 à 9,5).

Pour les eaux agressives (eau douce, eau déminéralisée à faible conductivité, eau de pluie récupérée), le laiton CW617N peut subir une dézincification progressive — dissolution préférentielle du zinc qui laisse un résidu poreux de cuivre. La norme EN 12165 définit les conditions dans lesquelles ce laiton est qualifié. Pour les eaux dures normales de distribution publique en France, le risque est faible. Pour les applications d’eau déminéralisée ou osmosée, préférer l’inox ou le bronze CW617N à résistance renforcée à la dézincification (marquage DR).

Bouchon de visite — maintenance terrain

Le bouchon de visite est un point d’accès au mécanisme interne sans démontage complet du clapet de la tuyauterie. Il permet d’inspecter visuellement l’état du joint en caoutchouc naturel, de nettoyer les dépôts calcaires ou les débris qui empêcheraient la fermeture complète du clapet, et de remplacer le joint si nécessaire. Sur des réseaux à eau calcaire (TH > 30°F), une inspection annuelle via le bouchon de visite est recommandée — le calcaire peut bloquer l’obturateur en position ouverte et empêcher le clapet de jouer son rôle anti-retour.

La procédure est simple : mettre la ligne hors pression, retirer le bouchon (filetage BSP), inspecter et nettoyer, remonter avec joint neuf si besoin. Durée : 10 à 15 minutes sans outillage spécifique. Cette maintenance préventive évite un défaut de non-retour souvent détecté tardivement par une remontée de température ou une contamination de circuit.

Applications réseau chauffage — spécificités

Sur un réseau de chauffage central avec chaudière, le clapet anti-retour assure deux fonctions essentielles. Premièrement, il empêche la circulation gravitaire du fluide chaud quand le circulateur est à l’arrêt — phénomène qui conduit à une surchauffe de certaines zones et un sous-chauffage d’autres. Deuxièmement, il isole les circuits secondaires entre eux sur les installations avec plusieurs zones : si le circulateur d’une zone s’arrête, le clapet empêche le fluide chaud de la zone active d’entrer dans la zone inactive par l’aval.

À 90°C, le joint en caoutchouc naturel est en limite haute de sa plage de service. Pour les chaudières haute température (95°C et au-delà) ou les réseaux vapeur basse pression, spécifier un clapet avec joint EPDM (meilleure tenue thermique) ou consulter pour une version adaptée.
