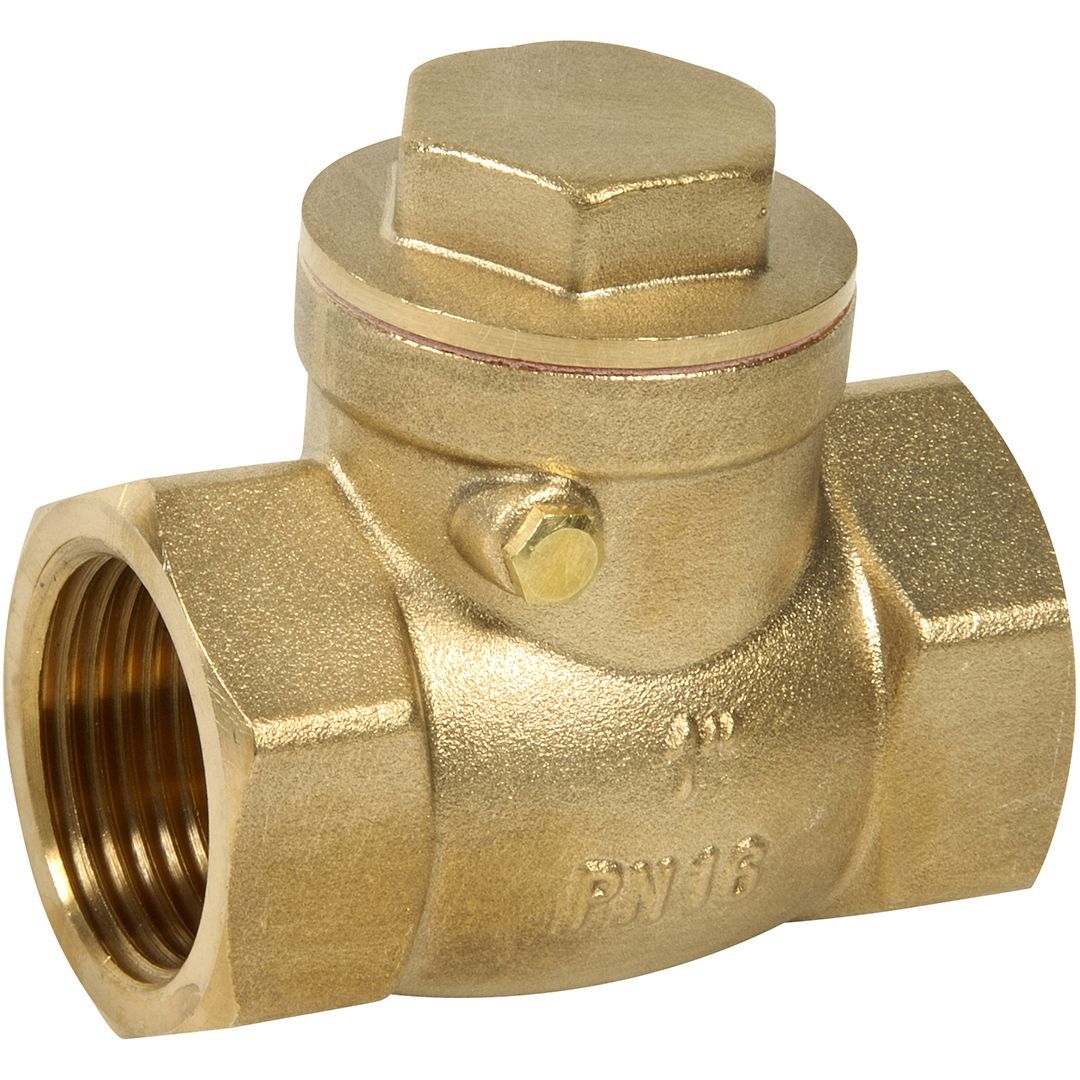

Clapet Non Retour Simple Battant Laiton Siège Métal BSP PN16 – Série 321 Sferaco – Réseaux d’Eau Adduction & Distribution
Le clapet de non-retour à simple battant série 321 de Sferaco est une solution fiable pour prévenir les retours de fluide dans les réseaux d’adduction, de distribution et d’évacuation d’eau. Fabriqué en laiton avec un siège métal, il est disponible en raccordement fileté femelle BSP cylindrique et supporte une pression nominale de 16 bar jusqu’à 90 °C.
Avantages Clés
- Construction en laiton : corps en laiton garantissant une bonne résistance à la corrosion et une robustesse adaptée aux réseaux d’eau sous pression.
- Siège métal : assure une obturation ferme et une durabilité accrue du clapet, même en cas de cycles d’ouverture et de fermeture fréquents.
- Raccordement fileté BSP cylindrique femelle : installation rapide et polyvalente sur les installations existantes équipées de filetages BSP standards.
- Large gamme de diamètres : disponible de 3/8″ à 2″, couvrant les besoins des installations domestiques comme des réseaux de distribution industriels.
- Pression nominale PN16 : conçu pour fonctionner jusqu’à 16 bar, adapté aux réseaux d’eau sous pression modérée à élevée.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série / Modèle | Série 321 – Sferaco |
| Type de clapet | Non retour simple battant |
| Matériau du corps | Laiton |
| Type de siège | Métal |
| Raccordement | Fileté femelle BSP cylindrique |
| Pression nominale | PN16 (16 bar) |
| Température maximale | 90 °C |
| Diamètres disponibles | 3/8″ – 1/2″ – 3/4″ – 1″ – 1″1/4 – 1″1/2 – 2″ |
| Références disponibles | 321003 – 321004 – 321005 – 321006 – 321007 – 321008 – 321009 |
Applications Recommandées
- Réseaux d’adduction d’eau : protection contre les retours d’eau en tête de réseau ou en sortie de compteur.
- Réseaux de distribution d’eau sanitaire : installation sur les circuits d’eau chaude ou froide en milieu résidentiel, tertiaire ou industriel.
- Réseaux d’évacuation et de refoulement : prévention des retours de fluide dans les installations de pompage ou d’évacuation.
- Installations techniques du bâtiment : intégration dans les tableaux de distribution ou les colonnes montantes nécessitant un anti-retour fiable.
Conseils d’Installation & Maintenance
- Sens d’écoulement : respecter impérativement le sens de circulation indiqué sur le corps du clapet (flèche gravée) afin d’assurer le bon fonctionnement de l’anti-retour.
- Position de montage : ce type de clapet simple battant est généralement installé sur une tuyauterie horizontale ; vérifier la compatibilité de la position avec les préconisations du fabricant avant tout montage vertical.
- Raccordement BSP : utiliser un joint d’étanchéité adapté (téflon ou chanvre) sur les filetages BSP cylindriques pour garantir l’étanchéité de l’assemblage sans serrage excessif.
- Maintenance préventive : inspecter périodiquement le clapet afin de vérifier l’absence de dépôts calcaires sur le battant ou le siège, susceptibles d’affecter l’étanchéité à la fermeture.
Certifications & Conformité
- Pression nominale conforme à la classification PN16 selon les standards européens de robinetterie industrielle.
Le clapet non retour série 321 de Sferaco conjugue robustesse en laiton, siège métal fiable et raccordement BSP universel pour répondre aux exigences des réseaux d’eau professionnels. Disponible en 7 dimensions de 3/8″ à 2″, il s’adapte à chaque configuration d’installation.
Questions frequentes
Le clapet série 321 est-il compatible avec les installations existantes en BSP et quelle est sa perte de charge approximative ?
Oui, le raccordement fileté femelle BSP cylindrique assure la compatibilité directe avec les installations standard. La perte de charge varie selon le diamètre (3/8″ à 2″) mais reste inférieure à 0,5 bar en conditions nominales de débit.
Jusqu’à quelle température et pression maximale ce clapet peut-il fonctionner en continu ?
Le clapet supporte une pression nominale de 16 bar (PN16) avec une température maximale de 90 °C, ce qui le rend adapté aux réseaux d’eau chaude sanitaire et aux circuits de refoulement standards.
Quel est l’avantage d’un siège métal par rapport à un siège élastomère pour les cycles d’ouverture/fermeture fréquents ?
Le siège métal garantit une meilleure tenue mécanique lors de cycles répétés et une durée de vie supérieure en évitant l’usure élastomère, particulièrement en présence de particules ou de variations de débit.
