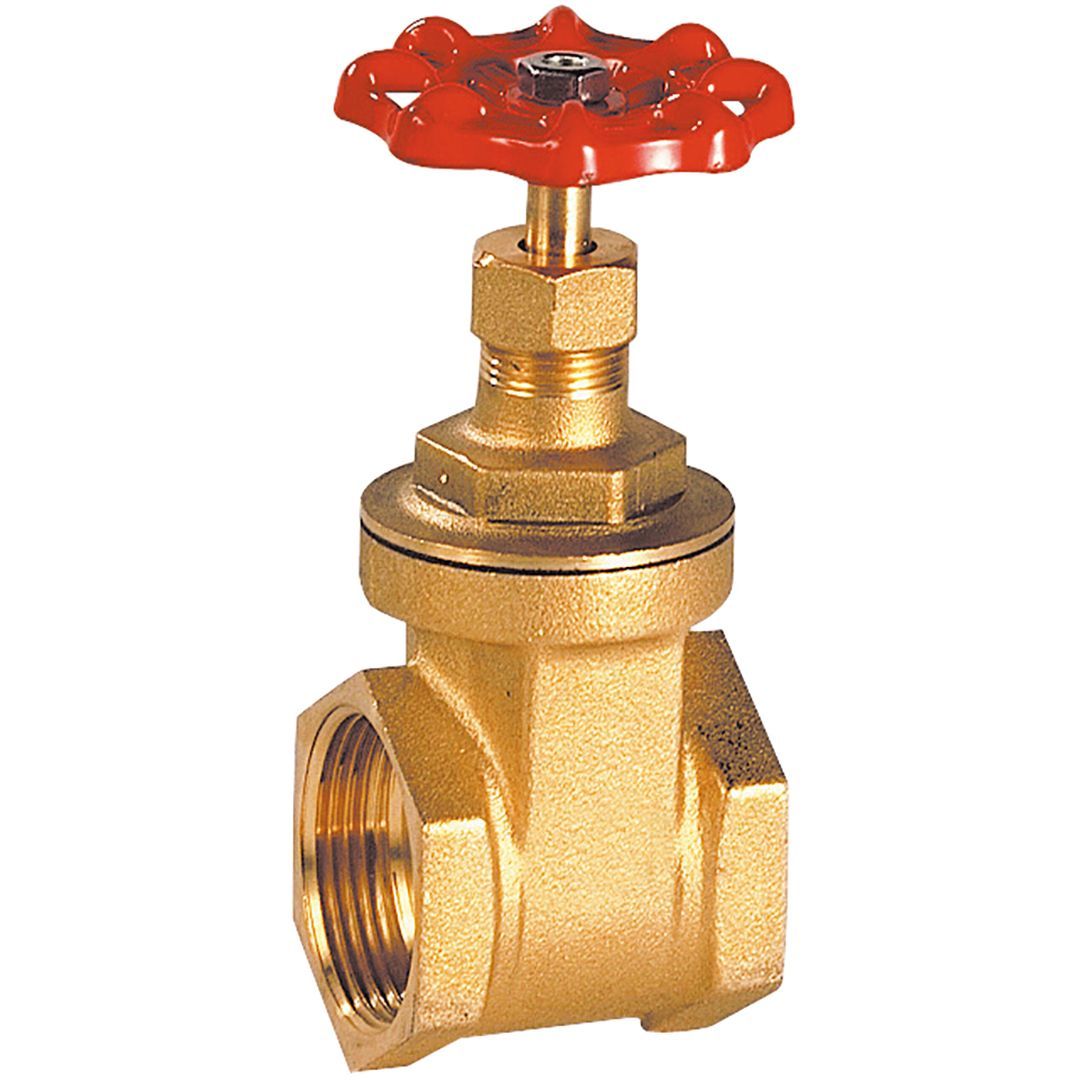

Vanne à Opercule Monobloc Laiton Femelle/Femelle PN16, Série 102

dès 7,30 € HT
11 références sur 11 en stock
Vanne à Oprcule Monobloc Laiton PN16 DN15-DN100 (Série 102). Corps et opercule en laiton CW617N, raccordement femelle/femelle BSP. Passage intégral, non étanche. Pression 16 bar sur toute la gamme (20 bar en 1/4″ et 3/8″). Température -10°C à +80°C. Idéale pour réseaux d’eau. Références 102002 à 102012.
Voir les détails →
DNDN8 → DN100
Pression nominale20 / 16
Références11

Choisissez votre référence

Choisissez DN, Pression Nominale (bar) : la référence, son prix et sa disponibilité s'affichent ici.
Livraison France 25,00 € HT, offerte dès 350,00 € TTC Prix HT, TVA ajoutée au panier Voir les 11 références ↓

Les 11 références

Plusieurs tailles au panier en une fois · le choix ci-dessus filtre le tableau · cliquez un titre de colonne pour trier

Achat
1020028Laiton20En stock7,68 €
10200310Laiton20En stock7,30 €
10200415Laiton16En stock8,56 €
10200520Laiton16En stock11,98 €
10200625Laiton16En stock14,98 €
10200732Laiton16En stock22,68 €
10200840Laiton16En stock28,69 €
10200950Laiton16En stock43,69 €
10201065Laiton16En stock76,33 €
10201180Laiton16En stock106,10 €
102012100Laiton16En stock184,85 €

Coller une liste de références Devis PDF depuis le panier

Description

Vanne à opercule monobloc laiton femelle/femelle PN16 - Série 102

Quand un robinet à boisseau sphérique grippe après deux ans sur réseau d’eau dure et que les vannes papillon prennent trop de place sur une nourrice DN50, la vanne à opercule monobloc laiton série 102 règle le problème. Corps et opercule taillés dans le même laiton CW617N, raccordement femelle/femelle BSP, écartement face à face de 38 mm seulement. C’est la vanne d’isolement classique des réseaux d’adduction et de distribution d’eau, celle qui s’oublie pendant quinze ans dans un local technique sans broncher.

La conception monobloc supprime les points faibles d’une vanne assemblée. Pas de bride intermédiaire qui fuit, pas de chapeau vissé qui se desserre sous vibration. Le corps est forgé puis usiné d’une pièce, l’opercule en laiton massif vient se plaquer contre le siège usiné directement dans la matière. Résultat : une vanne qui supporte 16 bar de pression de service sur toute la gamme, et même 20 bar en 1/4″ et 3/8″, sur une plage de température de -10 à +80 °C.

Pourquoi le laiton CW617N et pas autre chose

Le CW617N (CuZn40Pb2) est l’alliage de référence pour la robinetterie eau potable. Composition : 57 à 59 % de cuivre, 2 à 3 % de plomb pour l’usinabilité, le reste en zinc. Sa résistance mécanique tourne autour de 360 MPa, sa dureté Brinell de 110 HB. Sur réseau d’eau froide ou tiède jusqu’à 80 °C, il tient sans piqûres pendant des décennies.

L’acier inox 316L coûte trois à quatre fois plus cher et n’apporte rien sur de l’eau potable courante. Réservez-le aux eaux chlorurées, à l’eau de mer, aux process agroalimentaires acides. Pour tout le reste - distribution domestique, alimentation chaudières, circuits de chauffage basse pression, irrigation - le laiton CW617N reste le bon choix technico-économique. La série 106 inox prend le relais quand le fluide l’exige.

Caractéristiques techniques

CritèreSpécification
TypeVanne à opercule monobloc
Série102 (fabrication Sferaco)
Diamètres disponiblesDN15 (1/2″) à DN100 (4″)
Références102002 à 102012
Matériau corpsLaiton CW617N (CuZn40Pb2)
Matériau operculeLaiton CW617N
Type de raccordementFemelle/Femelle BSP (ISO 228)
Type de passageIntégral
Pression nominalePN16
Pression de service16 bar du DN1/2″ au DN4″ / 20 bar en DN1/4″ et 3/8″
Plage de température-10 °C à +80 °C
Écartement face à face38 mm
Étanchéité avalNon étanche en position fermée
ManœuvreVolant fonte ou laiton selon DN
Sens de montageIndifférent (bidirectionnel)

Le point qu’il faut comprendre : non étanche en fermeture

Une vanne à opercule sert à isoler, pas à réguler ni à garantir une étanchéité absolue aval. C’est sa nature même. L’opercule descend dans son logement et coupe le flux, mais un léger suintement reste possible - quelques millilitres par minute selon le diamètre et la pression. Pour une coupure étanche zéro fuite, utilisez un robinet à boisseau sphérique ou une vanne à membrane.

L’opercule série 102 fait son métier : isoler un tronçon pour intervention, by-passer une portion de réseau, condamner une alimentation pendant des travaux. Sa course de manœuvre est lente, ce qui évite les coups de bélier sur les conduites d’eau - argument décisif sur les longs linéaires où une fermeture brutale claque les raccords.

Applications terrain

Distribution d’eau potable en immeubles collectifs, isolement de colonnes montantes, départs de nourrices techniques en sous-sol. Réseaux d’arrosage et irrigation agricole sous 8 à 10 bar. Circuits de chauffage central à eau chaude basse température. Alimentation de surpresseurs domestiques et d’adoucisseurs. Industrie légère pour eau de process non corrosive.

Le passage intégral est un atout sur les réseaux qui véhiculent des eaux légèrement chargées : pas de rétrécissement de section, pas de perte de charge significative, pas de zone de turbulence où les particules s’accumulent. La perte de charge sur DN50 plein débit reste sous 0,1 bar à 30 m³/h.

Installation - les règles à respecter

Filetage BSP cylindrique côté vanne, à étancher avec filasse + pâte ou ruban PTFE de qualité 0,1 mm minimum, 5 à 8 tours selon le diamètre. Ne jamais forcer le serrage : 30 à 50 N·m suffisent sur du DN15-DN25, le laiton ne pardonne pas l’écrasement. Prévoyez un raccord union en amont ou en aval pour démontage ultérieur sans casser la tuyauterie.

Position de montage libre - volant en haut, sur le côté, en bas peu importe. Évitez simplement le volant en bas si le local est inondable, l’eau s’infiltre par le presse-étoupe. Manœuvrez la vanne une à deux fois par an pour éviter le blocage de l’opercule par dépôts calcaires. Une vanne qui ne tourne jamais finit grippée.

Maintenance et durée de vie

Pratiquement nulle sur eau propre. Le presse-étoupe peut être resserré d’un quart de tour si un léger suintement apparaît à la tige après plusieurs années de service. En cas de fuite persistante, remplacer la tresse graphitée plutôt que la vanne entière. Durée de vie moyenne constatée sur réseau eau froide : 20 à 30 ans sans intervention majeure.

Comparaison avec les alternatives Sferaco

SérieMatériauUsage cible
102 (cette vanne)Laiton CW617N monoblocEau potable, distribution standard PN16
106Inox 316L monoblocEaux chlorurées, agroalimentaire
122Laiton forgéPression renforcée, vapeur basse

Questions frequentes

Peut-on utiliser cette vanne sur de l’eau chaude sanitaire à 65 °C ?

Oui sans problème. La plage -10 à +80 °C couvre largement l’ECS bouclée à 60-65 °C et même les retours à 55 °C. Pour de la vapeur ou de l’eau surchauffée au-delà de 80 °C, basculez sur la série 122 en laiton forgé ou sur une vanne bronze adaptée vapeur.

La pression maximale baisse-t-elle sur les gros diamètres ?

Non. D’après la fiche technique Sferaco, la série 102 admet 16 bar sur toute la gamme, y compris en 2″1/2, 3″ et 4″. Les deux plus petits diamètres, 1/4″ et 3/8″, vont même jusqu’à 20 bar.

Cette vanne est-elle adaptée à un usage incendie ou ICPE ?

Pas en tant que vanne réglementaire incendie. Les colonnes sèches et installations sprinkler exigent des vannes signalées NF avec indicateur de position et parfois contact de fin de course. La fiche technique Sferaco l’exclut d’ailleurs explicitement : la série 102 ne convient pas pour les réseaux incendie, y compris en alimentation amont d’une bâche.

Télécharger la fiche technique (PDF)

Informations complémentaires

DN

2"1/2, 4", 1", 1"1/2, 1"1/4, 1/2", 1/4", 2", 3", 3/4", 3/8"

Matière

Laiton

Ecartement (mm)

33, 38, 44, 48, 51, 58, 63, 64, 74, 84

Raccordement

Femelle BSP, BSP

Diamètre de passage (mm)

11, 13, 15, 19, 24, 32, 37, 47, 60, 72, 93

Pression Nominale (bar)

16, 20

Température Mini (°C)

-10

Référence

132001, 132002, 132003, 132004, 102002, 102003, 102004, 102005, 102006, 102007, 102008, 102009, 102010, 102011, 102012

Passage

direct

Diamètre de tube (mm)

16, 20
