Clapet crépine Laiton/Inox BSP – Flexibilité durable

Clapet crépine laiton/inox BSP — protection en aspiration et filtration simultanée

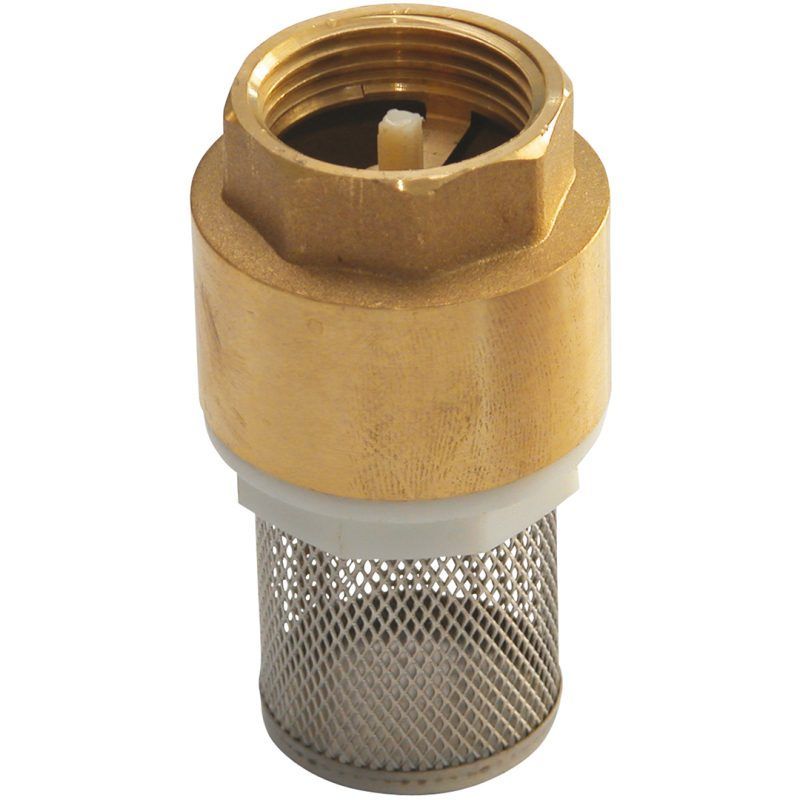

En aspiration de pompe, deux problèmes surviennent en même temps : le retour de fluide quand la pompe s’arrête, et l’ingestion de particules solides qui érodent les organes mécaniques. Un clapet crépine résout les deux en un seul corps. Ce modèle laiton CW617N avec crépine inox 304, raccordement BSP femelle ISO 228-1, couvre les DN 3/8″ à DN 4″ avec des pressions de service de 6 à 16 bar selon le diamètre.

Le double guidage axial et latéral est le point technique clé : le disque obturateur reste centré même en écoulement turbulent ou pulsé. Sans guidage, un disque non centré génère des vibrations, s’use asymétriquement et finit par ne plus obturer correctement. Ici, la pression d’ouverture reste entre 20 et 200 mbar — suffisamment faible pour ne pas gêner l’amorçage de la pompe, suffisamment élevée pour éviter les ouvertures parasites par à-coups de pression.

Caractéristiques techniques

Maillage 1,1 mm : ce que ça retient et ce que ça laisse passer

Un tamis à maille 1,1 mm retient les débris grossiers (sable, calcaire, éclats de joint) mais laisse passer les fines particules en suspension. Pour les circuits d’eau de ville ou d’eau de forage bien filtrée en amont, c’est suffisant. Pour les réseaux chargés (boues, algues, résidus industriels), prévoir un filtre en Y avec tamis 0,3-0,5 mm en complément. La crépine inox se démonte par la base pour nettoyage — opération mensuelle recommandée en environnement chargé.

Montage et positionnement

Installation en position verticale obligatoire, flux de bas en haut. Le ressort de rappel permet aussi le montage incliné jusqu’à 45°, mais le montage horizontal dégrade les performances d’étanchéité à l’arrêt. Prévoir une robinetterie d’isolement en aval pour permettre le démontage sans vidanger la totalité du circuit.

Applications courantes

Aspiration de pompes centrifuges sur réseaux eau froide et eau chaude sanitaire, circuits de dosage chimique (vérifier compatibilité NBR/fluide), réseaux d’irrigation agricole et industrielle, systèmes de transfert de liquides alimentaires à +65°C maximum.
