Clapet anti-retour double guidage ACS eau potable — maîtriser le risque de retour d’eau en environnement industriel

Photo : Joe Ng via Pexels

Sur le terrain, le problème n’est pas théorique : ce sont des colonnes d’eau qui se vidangent à l’envers lors d’un arrêt brutal de pompe, des réseaux d’extinction qui refoulent vers l’eau de ville, ou des boucles de process qui renvoient un fluide chargé vers le réseau d’eau potable. Ce type de retour d’eau, même fugace, suffit à dégrader la qualité sanitaire d’une installation et à mettre en défaut la conformité réglementaire. Dans ce contexte, le choix d’un clapet anti-retour double guidage certifié ACS pour eau potable n’est pas un détail de catalogue, mais un point de résistance métier : tenue aux coups de bélier, étanchéité en toutes positions, pertes de charge maîtrisées et compatibilité matériaux/fluides. Cet article vise à structurer le sujet du point de vue d’un bureau d’études ou d’un service méthodes : normes à considérer, critères de sélection, erreurs récurrentes, et formulation précise dans un cahier des charges.

Définition technique et normes applicables

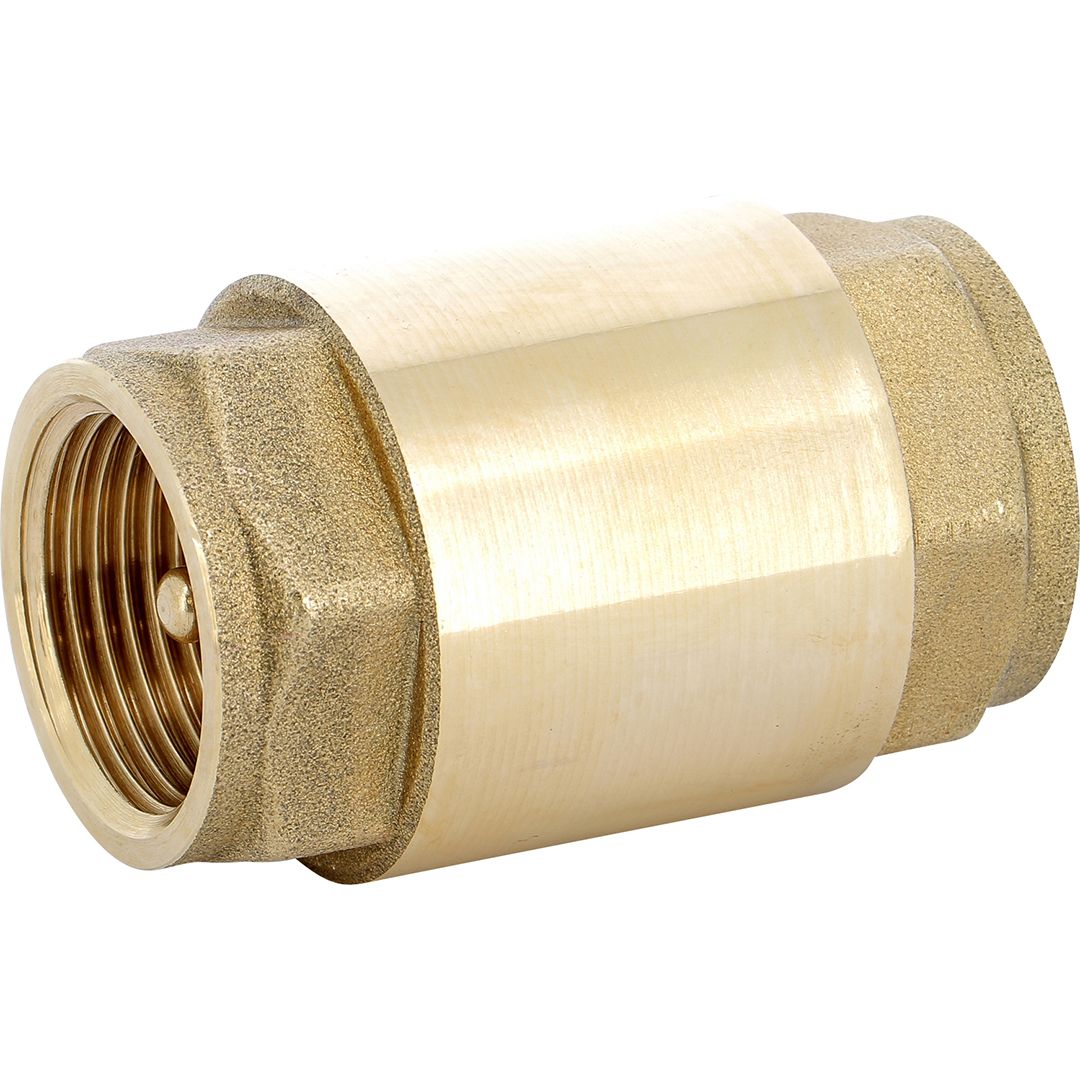

Un clapet anti-retour double guidage pour eau potable est un organe de robinetterie monté en ligne qui laisse passer le fluide dans un seul sens et s’oppose automatiquement à tout retour, l’obturateur étant guidé sur deux zones distinctes (généralement en tête et en pied) pour rester parfaitement centré. Ce double guidage réduit les risques de flambage de l’axe, de basculement de l’obturateur et d’usure dissymétrique du joint, en particulier lors des cycles fréquents et des coups de bélier. Sur un réseau d’eau potable, il est couplé à des exigences sanitaires : matériaux en contact avec l’eau agréés, élastomères compatibles, et Attestation de Conformité Sanitaire (ACS) pour une utilisation jusqu’aux températures d’exploitation usuelles de l’eau sanitaire.

Sur le plan normatif, plusieurs textes encadrent directement ou indirectement le clapet anti-retour double guidage :

• EN 593 : norme de conception des vannes papillon à brides, souvent prise en référence pour les familles de robinetterie de diamètre équivalent en termes de dimensions de face à face et d’exigences de construction.
• ISO 5752 : standardise les longueurs face à face des organes de robinetterie (séries courtes/longues), utile pour garantir l’interchangeabilité des clapets dans des châssis ou skids préfabriqués.
• PED 2014/68/UE : Directive Équipements Sous Pression applicable dès lors que le clapet est installé sur un circuit dont PS × V dépasse les seuils réglementaires ; elle conditionne le marquage CE, la catégorie d’évaluation de conformité et la documentation associée.
• ATEX 2014/34/UE : à considérer si le clapet est installé dans une zone classée, par exemple salle de pompage ATEX ou environnement de traitement de solvants ; on ne dimensionne plus seulement l’hydraulique, mais aussi l’aptitude à limiter les sources d’inflammation (éventuels chocs mécaniques internes).
• ISO 5208 ou normes d’essais équivalentes : elles définissent les classes d’étanchéité (classe A, etc.) et les régimes d’essais sous pression, en ouverture et en fermeture.
• NF EN 1717 / NF EN 13959 pour les dispositifs antipollution sur réseaux d’eau potable, souvent associées à l’ACS pour les clapets anti-retour destinés à protéger le réseau d’adduction.

Dans une fiche technique aboutie, vous trouverez également la plage de pression nominale, typiquement de PN6 à PN40 pour couvrir la majorité des réseaux industriels, et la plage de température : par exemple de -10 °C à +80 °C pour l’eau potable froide et tempérée, avec des déclinaisons jusqu’à +120 °C voire +130 °C pour les boucles d’eau chaude sanitaire ou certains réseaux de chauffage liés à l’ACS.

Critères de sélection

Le dimensionnement d’un clapet double guidage ACS ne se limite pas au DN repiqué sur le plan de tuyauterie : le bureau d’études doit arbitrer entre tenue mécanique, hydraulique, sanitaire et intégration. Les critères ci-dessous sont ceux qui font réellement la différence en exploitation.

• Diamètre nominal (DN) : la plupart des gammes eau potable couvrent du DN40 à DN300, avec des extensions possibles jusqu’à DN600 voire davantage sur demande. Un surdimensionnement par rapport au débit réel entraîne un fonctionnement en ouverture partielle, donc des bruits et une usure accélérée de l’obturateur.
• Pression nominale (PN) : les projets réseaux d’eau potable « classiques » se situent en PN10–PN16, mais les réseaux industriels, de défense incendie ou de process peuvent exiger du PN25 ou PN40. Il faut toujours confronter le PN du clapet aux surpressions transitoires (coups de bélier), pas uniquement à la pression statique.
• Température de service : une plage typique pour les clapets ACS est de -10 °C à +80 °C en standard, avec des joints EPDM adaptés, et des variantes jusqu’à +120 °C pour l’eau chaude sanitaire. Au-delà, l’ACS n’est généralement plus applicable et l’on sort du périmètre eau potable.
• Kv / perte de charge : les clapets double guidage présentent un passage utile souvent plus favorable que les clapets à ressort compacts, avec des Kv élevés (par exemple 110–180 m³/h pour un DN80 à 1 bar de perte de charge, à titre indicatif). Un Kv trop faible impacte le dimensionnement des pompes ou impose d’augmenter les diamètres.
• Matériaux : pour l’eau potable, le corps est fréquemment en fonte EN GJL-250 ou EN GJS-400-15 avec revêtement époxy interne/ externe (épaisseur typique 200–300 µm), l’obturateur en fonte ou inox, l’axe et les composants de guidage en inox (AISI 304 ou 316), et le joint en EPDM conforme eau potable. Les alliages cuivreux sont limités et doivent répondre aux listes positives sanitaires.
• Type de raccordement : à brides suivant EN 1092-1 pour les DN ≥ 50, parfois à wafer inter-brides pour les montages compacts. La compatibilité des perçages (PN10/16/25) et des longueurs face à face ISO 5752 est déterminante pour les remplacements en brownfield.
• Position de montage : le double guidage permet en général un montage toutes positions (horizontal, vertical, oblique) sous réserve de respecter le sens d’écoulement indiqué et les recommandations de l’industriel (par exemple, limite en montage vertical descente).

Applications industrielles

Le clapet double guidage ACS se retrouve partout où l’eau potable ou assimilée se mélange à des contraintes industrielles : grandes longueurs de réseau, variations rapides de débit, environnements agressifs. Il est positionné en protection de réseau, en sortie de pompe ou en pied de colonne montante.

• Réseaux d’eau potable industrielle : alimentation d’usines, parcs logistiques, hôpitaux, data centers. On y rencontre des pressions de service de 4 à 16 bar, avec des DN de 80 à 300 mm et des températures proches de l’ambiante.
• HVAC et eau glacée/chaude : même si l’eau n’est pas toujours destinée à la consommation humaine, les exploitants peuvent exiger une ACS pour simplifier la gestion des matériaux. Les circuits de chauffage et d’ECS combinent des températures jusqu’à 80–90 °C avec des gradients thermiques rapides.
• Process agroalimentaire : lavage, NEP/CEP, eaux de process, branchements entre réseau d’eau de ville et circuits internes. La priorité est la non-contamination croisée entre eau potable et fluide de process, dans des contextes de DN40–DN150, PN16–PN25, températures variables entre 5 °C et 70 °C.
• Industrie chimique légère : alimentation en eau potable des stations de dosage, de dilution ou de lavage, parfois en zone ATEX. Le clapet doit alors combiner exigences sanitaires et conformité ATEX de l’ensemble robinetterie + installation.
• Protection incendie et surpresseurs : séparation entre réseau d’eau potable et réseau incendie surpressé, avec des pressions statiques pouvant atteindre 10–16 bar et des coups de bélier importants lors des mises en route de pompes.

Erreurs courantes et points de vigilance

Les problèmes rencontrés sur site sont rarement liés à une « mauvaise marque », mais beaucoup plus souvent à des choix ou montages inadaptés. Identifier ces erreurs en amont dans les études permet de sécuriser l’exploitation et d’éviter les litiges chantier.

• Confusion entre simple et double guidage : sur un réseau sensible (longues canalisations, forte hauteur manométrique, PN25/PN40), un clapet simple guidage peut suffire en théorie mais se traduire par des vibrations de l’obturateur, du bruit et une usure d’axe accélérée. Le double guidage limite ces phénomènes, en particulier en position verticale.
• Oubli de l’ACS ou de la compatibilité matériaux : il arrive que l’on réutilise un clapet prévu pour eau industrielle sur une dérivation eau potable. Matériaux internes et joints ne sont pas forcément agréés, et le contrôle sanitaire peut refuser la mise en service.
• Dimensionnement au seul DN de la conduite : choisir un clapet DN150 sur une conduite DN150 sans regarder le débit et le Kv peut conduire à un fonctionnement en régime très partiel (clapet qui claque) ou à des pertes de charge excessives, avec dégradation du point de fonctionnement pompe.
• Sous-estimation des coups de bélier : un clapet double guidage mal dimensionné ou mal positionné peut fermer trop brutalement, générant un surcroît de surpression. L’étude transitoire (simulation de coups de bélier) et la coordination avec les soupapes, purgeurs et dispositifs d’amortissement est souvent négligée.
• Position de montage non conforme : même si la documentation indique « toutes positions », certains modèles imposent des limites en vertical descente ou recommandent une distance minimale vis-à-vis des coudes et rétrécissements. En pratique, des clapets montés immédiatement après un coude peuvent avoir des comportements erratiques.
• Omission de l’accessibilité maintenance : ne pas prévoir de zone de dégagement pour extraire le clapet, ni de brides démontables, complique considérablement les opérations de contrôle d’étanchéité et de remplacement de joint.

Comment spécifier dans un cahier des charges

La qualité d’un cahier des charges se mesure à la capacité à éviter les ambiguïtés à l’achat et sur chantier. Pour un clapet anti-retour double guidage ACS eau potable, quelques lignes bien structurées suffisent à verrouiller l’essentiel, tout en laissant au distributeur la latitude de proposer plusieurs références équivalentes.

• Données de base : « Clapet anti-retour double guidage pour eau potable, DN XXX, PN XX, raccordement à brides EN 1092-1, face à face ISO 5752 (série à préciser), montage toutes positions. »
• Normes et réglementation : « Conformité à la directive PED 2014/68/UE, marquage CE si applicable. Construction et essais suivant normes EN / ISO pertinentes (préciser ISO 5208 pour classe de fuite). Si installation en zone ATEX, conformité ATEX 2014/34/UE pour l’ensemble robinetterie + accessoires. »
• Sanitaire : « Clapet certifié ACS (Attestation de Conformité Sanitaire) pour eau potable, matériaux en contact avec l’eau conformes aux réglementations en vigueur. »
• Matériaux : « Corps fonte EN GJL-250 ou EN GJS-400-15 avec revêtement époxy intérieur/extérieur ≥ 200 µm, axe inox (AISI 304 ou 316), bagues de guidage en matériau compatible eau potable, joint EPDM certifié pour eau potable. Autres matériaux soumis validation MOE. »
• Plages de service : « Pression de service de XX bar (min) à XX bar (max), température de service de -10 °C à +80 °C (ou autre selon besoin), compatibilité avec coups de bélier analysés dans la note de calcul hydraulique. »
• Performances hydrauliques : « Kv mini requis : XXX m³/h à ΔP = 1 bar. Pertes de charge maximales à respecter pour le point de fonctionnement nominal. »
• Documentation : « Fiche technique détaillée, courbes ΔP/Q, certificats de conformité, déclaration PED, ACS, PV d’essais de pression sur demande. »

FAQ technique

Les questions suivantes reviennent fréquemment lors des phases d’APS/APD ou en revue de documents d’exécution.

1. Pourquoi choisir un double guidage plutôt qu’un simple guidage pour l’eau potable ?

Sur des réseaux à forte dynamique (démarrages fréquents de pompes, colonnes verticales de grande hauteur, PN16–PN40), le double guidage garantit une stabilité accrue de l’obturateur, limite le martelage et réduit l’usure des joints. Sur des installations non critiques (petits DN, PN ≤ 10 bar, réseaux courts), un simple guidage peut suffire, mais la marge de sécurité est moindre.

2. Le clapet double guidage peut-il être utilisé indifféremment sur eau potable et eau technique ?

Hydrauliquement oui, mais la compatibilité sanitaire dépend de la présence de l’ACS et de la liste des matériaux en contact avec le fluide. Rien n’empêche d’utiliser un clapet ACS sur eau technique, mais l’inverse (clapet non ACS sur eau potable) pose un problème réglementaire et sanitaire.

3. Comment intégrer le Kv dans le calcul de la boucle hydraulique ?

Le Kv indiqué en fiche technique permet de calculer la perte de charge du clapet en fonction du débit, via la relation classique entre débit, densité, Kv et ΔP. En pratique, il convient de vérifier que la perte de charge reste acceptable au débit nominal et que l’ouverture du clapet reste suffisante pour éviter le claquement à faible débit.

4. Quelles marges prendre sur le PN par rapport à la pression de service ?

Le PN doit couvrir la pression maximale admissible, y compris les surpressions transitoires (coups de bélier). En pratique, on retient souvent un PN au moins égal à la pression de service maximale majorée d’une marge, et l’on s’appuie sur les notes de calcul transitoire pour les cas sensibles (longues adductions, arrêts d’urgence de pompes).

5. Le clapet double guidage convient-il pour des fluides légèrement chargés ?

La conception double guidage tolère mieux les désaxages et les efforts latéraux, ce qui la rend plus robuste en présence de particules fines ou de légers dépôts. Néanmoins, pour l’eau potable, la présence de charges solides doit rester limitée ; au-delà d’un certain seuil, il faut envisager des dispositifs de filtration amont et/ou des clapets spécifiquement conçus pour fluides chargés.

Conclusion

Le clapet anti-retour double guidage ACS pour eau potable se situe à la croisée de plusieurs contraintes : hydraulique, mécanique, sanitaire et réglementaire. Du point de vue d’un industriel ou d’un bureau d’études, la valeur ajoutée se joue dans la précision du dimensionnement (DN, PN6 à PN40, plage de température, Kv), le choix des matériaux et la maîtrise des phénomènes transitoires, bien plus que dans des considérations purement tarifaires. Pour aller plus loin, comparer plusieurs configurations ou obtenir des fiches techniques détaillées adaptées à vos pressions, températures et DN, vous pouvez consulter le site de Neovanne (neovanne.com) et demander un devis ou un catalogue technique ciblé sur vos applications.
