Disconnecteurs et robinetterie eau potable : ce que tout installateur doit savoir en 2025

Disconnecteur eau potable et normes ACS : ce que les industriels oublient trop souvent

Photo : Alex Khoury via Pexels

Dans l’industrie comme dans le tertiaire, le disconnecteur n’est presque jamais au cœur du process… jusqu’au jour où un retour d’eau polluée met à l’arrêt une ligne ou un bâtiment entier. Le scénario est classique : un réseau fermé (HVAC, process, arrosage, incendie) renvoie de l’eau chargée vers l’amenée eau potable, un clapet anti-retour sous-dimensionné laisse passer, la pression chute côté réseau public et la pollution remonte. L’exploitant découvre alors que son installation n’était ni conforme à la NF EN 1717, ni couverte réglementairement, et que l’ACS des équipements n’a jamais été vérifiée. Cet article vise à traiter ce problème tel qu’il se pose réellement sur le terrain : choix et dimensionnement d’un disconnecteur, articulation avec les normes (ACS, NF EN 1717, EN 593, ISO 5752, PED 2014/68/UE, ATEX 2014/34/UE…), contraintes de pression (PN6 à PN40), de température, de DN et de Kv, ainsi que les erreurs de pose qui exposent directement la responsabilité de l’industriel et du bureau d’études.

Définition technique et normes applicables

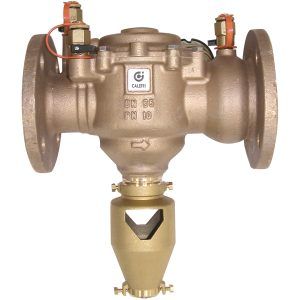

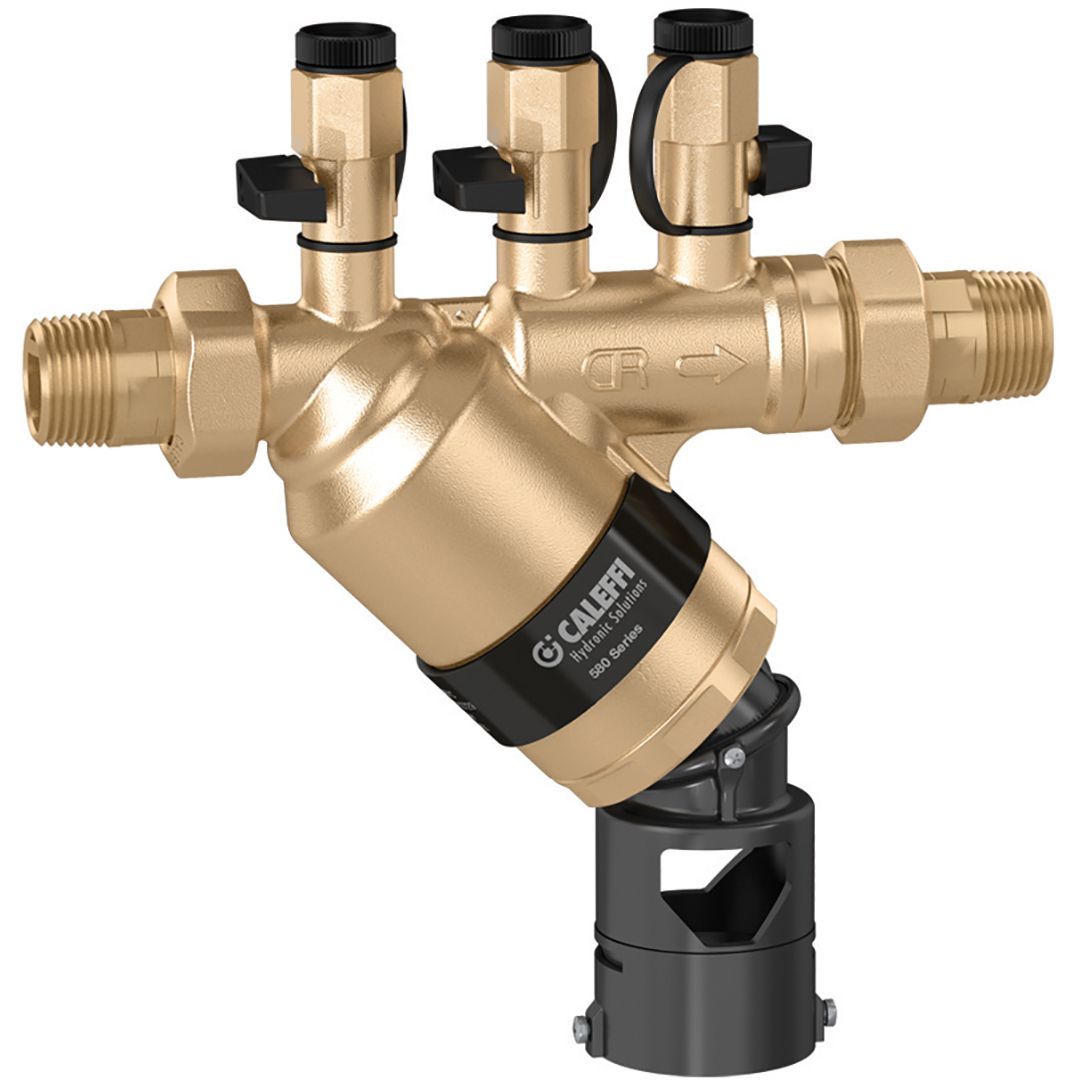

Un disconnecteur d’eau potable est un dispositif antipollution qui crée une séparation physique et contrôlée entre le réseau d’eau potable (public ou privé) et un circuit présentant un risque de pollution par retour d’eau ou retour de pression. Contrairement à un simple clapet anti-retour, il intègre une zone intermédiaire mise à l’air libre (zone de pression réduite) qui s’ouvre en cas d’inversion de flux ou de surpression aval, évitant ainsi toute contamination en amont. Dans la pratique industrielle, on rencontre principalement les disconnecteurs de type CA (zone de pression réduite non contrôlable) pour risques moyens et de type BA (zone de pression réduite contrôlable) pour risques élevés.

Le cadre normatif pivot pour les disconnecteurs hydrauliques est la NF EN 1717, qui définit les exigences de protection des réseaux d’eau potable contre la pollution et classe les niveaux de risque (fluide de catégorie 1 à 5). L’ACS (Attestation de Conformité Sanitaire), rendue obligatoire par l’arrêté du 19 juillet 2010, est exigée pour tous les composants en contact avec l’eau destinée à la consommation humaine : corps de disconnecteur, joints, garnitures, revêtements. Pour la robinetterie associée (vannes d’isolement, robinets à boisseau sphérique, clapets), les fabricants s’appuient sur des normes telles que EN 593 (vannes papillon industrielles), ISO 5752 (séries de longueurs face à face), ainsi que sur la directive équipements sous pression PED 2014/68/UE pour le classement, les catégories et le marquage CE. En atmosphères explosives (par exemple locaux de pompes ou zones ATEX en chimie), la directive ATEX 2014/34/UE peut s’appliquer au matériel de surveillance ou d’actionnement (servomoteurs, capteurs de position), qui doivent alors être spécifiés en conséquence.

Du point de vue hydraulique, les disconnecteurs utilisés sur réseaux d’eau potable en industrie et tertiaire couvrent généralement des plages de pression nominale de PN6 à PN40. En bâtiment, les modèles les plus courants se situent en PN10/PN16, adaptés aux pressions de service typiques de 3 à 10 bar, avec des pressions de calcul pouvant monter à 16 bar. En milieu industriel (process, réseaux incendie, surpresseurs), on rencontre des ensembles antipollution jusqu’en PN25–PN40, pour tenir compte des coups de bélier et des surpressions transitoires. Côté température, les disconnecteurs pour eau potable sont en général donnés pour des plages de 0 à 65 °C ou 0 à 90 °C selon les fabricants, avec une limitation stricte lorsqu’ils sont associés à de l’eau chaude sanitaire (souvent 30 à 65 °C) ou à des réseaux mixtes HVAC (eau glacée 5–7 °C, eau chaude 60–80 °C).

Critères de sélection

Pour un industriel ou un bureau d’études, la sélection d’un disconnecteur ne se résume ni au diamètre nominal ni à la seule présence du logo ACS. Les critères doivent être traités dans l’ordre suivant : catégorie de fluide, niveau de risque, norme applicable, contraintes hydrauliques (pression, débit, pertes de charge), environnement (corrosion, ATEX, température) et maintenance.

• Catégorie de fluide et niveau de risque : La NF EN 1717 distingue 5 catégories de fluide. Les process chimiques, agroalimentaires avec additifs, circuits de chauffage avec additifs anticorrosion ou antigel, bains de traitement de surface, etc., relèvent fréquemment des catégories 4 et 5, imposant un disconnecteur de type BA voire des dispositifs à séparation totale (bac de disconnexion). Les réseaux d’arrosage ou de lavage à risque modéré pourront être protégés par des dispositifs de type CA si le niveau de risque le permet.
• Normes et certifications : Le disconnecteur et les vannes associées doivent être conformes à NF EN 1717 (antipollution), bénéficier d’une ACS valide, et respecter les exigences de la PED 2014/68/UE (catégorie, documentation, essais). Les vannes papillon éventuelles en amont/aval seront spécifiées selon EN 593, avec des longueurs face à face conformes à ISO 5752 pour l’interchangeabilité. En présence de zones à risques explosifs, on prévoira des actionneurs et accessoires conformes ATEX 2014/34/UE.
• Pression nominale (PN) et pression de service : Le PN doit être cohérent avec la pression maximale possible sur le réseau, y compris les surpressions. En réseau urbain simple, PN10 ou PN16 suffit souvent. En industriel (pompes, surpresseurs, réseaux incendie), PN25 ou PN40 peuvent être nécessaires. Il est essentiel de vérifier la pression de tarage des soupapes, la hauteur manométrique des pompes et les conditions de coup de bélier.
• Débit, DN et Kv : Le diamètre nominal est défini à partir du débit de pointe à garantir et de la perte de charge admissible. Le Kv (ou Cv) du disconnecteur est le paramètre clé : à DN égal, un modèle avec Kv trop faible générera une perte de charge importante (plaintes d’utilisateurs, sous-performance des process). Sur une base pratique, un disconnecteur DN25 pour eau potable peut offrir un Kv de l’ordre de 6 à 10 m³/h, un DN50 autour de 20 à 30 m³/h, un DN80 de 50 à 70 m³/h, mais ces valeurs varient fortement selon les gammes et PN.
• Matériaux et environnement : Le corps du disconnecteur est couramment en laiton dézincification résistante (DZR), fonte ductile revêtue, ou acier inoxydable (AISI 304/316) pour les ambiances agressives ou les industries agroalimentaires. Les joints sont souvent en EPDM pour l’eau potable, éventuellement en FKM (Viton) pour des environnements plus sévères, dans la limite des exigences ACS. Les raccordements (filetés, à brides, à sertir) sont choisis en fonction des DN, PN, contraintes de montage et possibilités de démontage.
• Installation, position et maintenance : Chaque type de disconnecteur impose des configurations de montage (horizontal, vertical, sens d’écoulement) et des volumes libres autour pour la purge en cas de décharge de la zone intermédiaire. L’accessibilité pour contrôle annuel, la possibilité d’installer des prises de pression, des purgeurs et des vannes d’isolement font pleinement partie du cahier des charges.

Applications industrielles

Les disconnecteurs sont présents dans de nombreux cas où l’eau potable alimente une installation à risque. Dans l’HVAC, ils sont utilisés pour protéger le réseau d’amenée eau potable des circuits de chauffage (eau chaude > 70 kW) et de climatisation à eau glacée. Ces circuits, souvent traités avec des additifs (inhibiteurs de corrosion, antigels), relèvent typiquement de la catégorie de fluide 4 ou 5 selon la NF EN 1717, ce qui impose l’usage de disconnecteurs de type BA contrôlables et la mise en place d’un plan de maintenance annuel.

Sur les réseaux d’eau process en industrie, ils sont utilisés en amont de lignes de préparation de solutions chimiques, de bains de nettoyage, de cabines de peinture, de laveurs de gaz, ou d’unités de traitement de surface. La combinaison de contraintes de pression (PN16/PN25), de températures variables et de produits agressifs impose souvent des corps en fonte ductile revêtue ou en inox, avec des DN pouvant aller de DN25 à DN100 et des débits de plusieurs dizaines de m³/h. Dans l’agroalimentaire, les disconnecteurs protègent les réseaux d’eau potable de l’eau utilisée pour le lavage, la désinfection, les circuits CIP (Cleaning In Place) et certains équipements de process ; la conformité ACS des matériaux, l’usage d’inox et la maîtrise des pertes de charge sont alors primordiaux.

Les réseaux d’arrosage enterrés, de nettoyage haute pression ou d’incendie représentent également des cas sensibles en tertiaire et industriel. Même lorsque l’eau reste théoriquement potable, la stagnation prolongée ou la présence éventuelle de produits de traitement peut faire basculer le fluide en catégorie 3 ou 4. Le dimensionnement doit alors tenir compte des débits instantanés élevés (lance incendie, arrosage simultané), qui imposent des DN de 50 à 100 et des PN de 16 à 25, avec des Kv élevés pour limiter les pertes de charge, tout en assurant un fonctionnement correct de la zone de décharge du disconnecteur en cas de retour d’eau.

Erreurs courantes et points de vigilance

Ce qui distingue un vrai spécialiste des antipollution d’une simple approche réglementaire, ce sont les erreurs évitées en amont. La première erreur fréquente est de traiter le disconnecteur comme un clapet anti-retour amélioré et de le dimensionner uniquement sur la base du DN de la canalisation, sans vérifier le Kv ni la perte de charge à débit maximal. Résultat : chute de pression à l’aval, incapacité à alimenter correctement une chaudière ou un process, et multiplication des interventions pour « manque de débit ». La seconde erreur est de sous-estimer les besoins en accessibilité : disconnecteur placé en plafond, dans un local exigu ou derrière une tuyauterie, rendant les contrôles annuels quasi impossibles.

Une autre erreur terrain fréquente consiste à choisir un dispositif non adapté au niveau de risque réel. Par exemple, l’installation d’un simple clapet EA ou d’un disconnecteur de type CA sur une installation présentant des produits classés dangereux (catégorie de fluide 4 ou 5) place l’exploitant et le bureau d’études en non-conformité par rapport à NF EN 1717. De même, l’absence de vérification systématique des attestations ACS, notamment sur les composants additionnels (vannes, joints, flexibles) en contact avec l’eau potable, peut fragiliser la conformité globale de l’installation. Enfin, la gestion des coups de bélier est souvent négligée : un réseau en PN10 alimenté par un surpresseur mal réglé, ou une fermeture rapide de vanne papillon EN 593 sans limitation de vitesse, peut générer des surpressions dépassant les capacités nominales du disconnecteur.

Comment spécifier dans un cahier des charges

Dans un CCTP ou un dossier de consultation, la spécification d’un disconnecteur d’eau potable doit être explicite et techniquement argumentée. Il convient d’abord de préciser l’usage : « Protection antipollution entre réseau d’eau potable et circuit de chauffage eau chaude 90/70 °C », « Protection entre réseau d’eau potable et circuit de lavage industriel avec détergents alcalins », etc. Le bureau d’études doit ensuite indiquer la catégorie de fluide selon NF EN 1717 et le type de protection requis (ex. : « Dispositif antipollution de type BA, zone de pression réduite contrôlable, conforme NF EN 1717, avec ACS »). Cette démarche permet de justifier le recours à un disconnecteur plutôt qu’à un simple clapet et de sécuriser la responsabilité du prescripteur.

Les caractéristiques mini-males doivent en outre apparaître clairement : DN nominal, plage de débit à garantir, perte de charge maximale admissible (Δp max à débit nominal), pression nominale PN (10, 16, 25, 40), plage de température d’utilisation, matériaux de corps (laiton DZR, fonte ductile revêtue, inox) et de joints (EPDM ACS, autres sur demande), type de raccordement (fileté, brides EN 1092-1, clamp, sertir). Pour les vannes associées, il est pertinent d’exiger des références conformes EN 593 pour les papillons, avec longueurs ISO 5752, marquage CE selon PED 2014/68/UE, et, le cas échéant, des actionneurs et accessoires conformes ATEX 2014/34/UE. Enfin, le cahier des charges doit mentionner les exigences de maintenance : contrôle au minimum annuel par personnel qualifié, mise à disposition de prises de pression, dégagement au sol pour la décharge de la zone intermédiaire, et accessibilité permanente.

FAQ technique

1. Comment dimensionner un disconnecteur pour une installation industrielle de 10 m³/h ?
Il faut partir du débit maximum de 10 m³/h et de la perte de charge maximale acceptable (par exemple 0,5 à 1 bar à ce débit). Le choix du DN et du modèle se fait à partir des courbes Kv fournies par le fabricant. Sur un ordre de grandeur, un disconnecteur industriel DN32 à DN40 correctement dimensionné pour PN16/PN25 peut couvrir ce débit avec des pertes de charge maîtrisées, là où un DN25 risque d’être limite. Le dimensionnement doit toujours être validé sur la base des données constructeur, en intégrant la pression disponible et les pertes de charge globales du réseau.

2. Pourquoi exiger l’ACS sur un disconnecteur alors qu’il n’est pas sur le réseau de distribution public ?
Dès lors que le disconnecteur est en contact avec de l’eau destinée à la consommation humaine (eau potable, eau chaude sanitaire), l’arrêté du 19 juillet 2010 impose une Attestation de Conformité Sanitaire. L’absence d’ACS peut remettre en cause la conformité sanitaire de l’ensemble de l’installation et poser des problèmes en cas d’audit ou de litige, même si le disconnecteur est situé sur une partie privée du réseau.

3. Un clapet anti-retour peut-il remplacer un disconnecteur dans un réseau industriel ?
Dans la majorité des cas à risque (catégorie de fluide ≥ 3 selon NF EN 1717), le simple clapet anti-retour n’est pas suffisant. Il n’offre pas de zone de pression réduite mise à l’air libre et ne protège pas contre tous les scénarios de retour d’eau ou de surpression aval. Le recours à un disconnecteur de type CA ou BA est alors obligatoire pour respecter la réglementation et protéger le réseau d’eau potable.

4. Faut-il prévoir un disconnecteur spécifique en zone ATEX ?
Le corps du disconnecteur lui-même n’est généralement pas classé ATEX, mais tout l’environnement de commande et de surveillance peut l’être (vannes motorisées, capteurs de position, transmetteurs de pression). Dans une zone ATEX, il faut donc spécifier des actionneurs et accessoires conformes à la directive 2014/34/UE, avec les catégories et modes de protection adaptés à la zone (1, 2, 21, 22, etc.). Le cahier des charges devra préciser les exigences ATEX pour l’ensemble du « package » robinetterie + instrumentation.

5. Quelle périodicité de contrôle recommander pour un disconnecteur de type BA en industrie ?

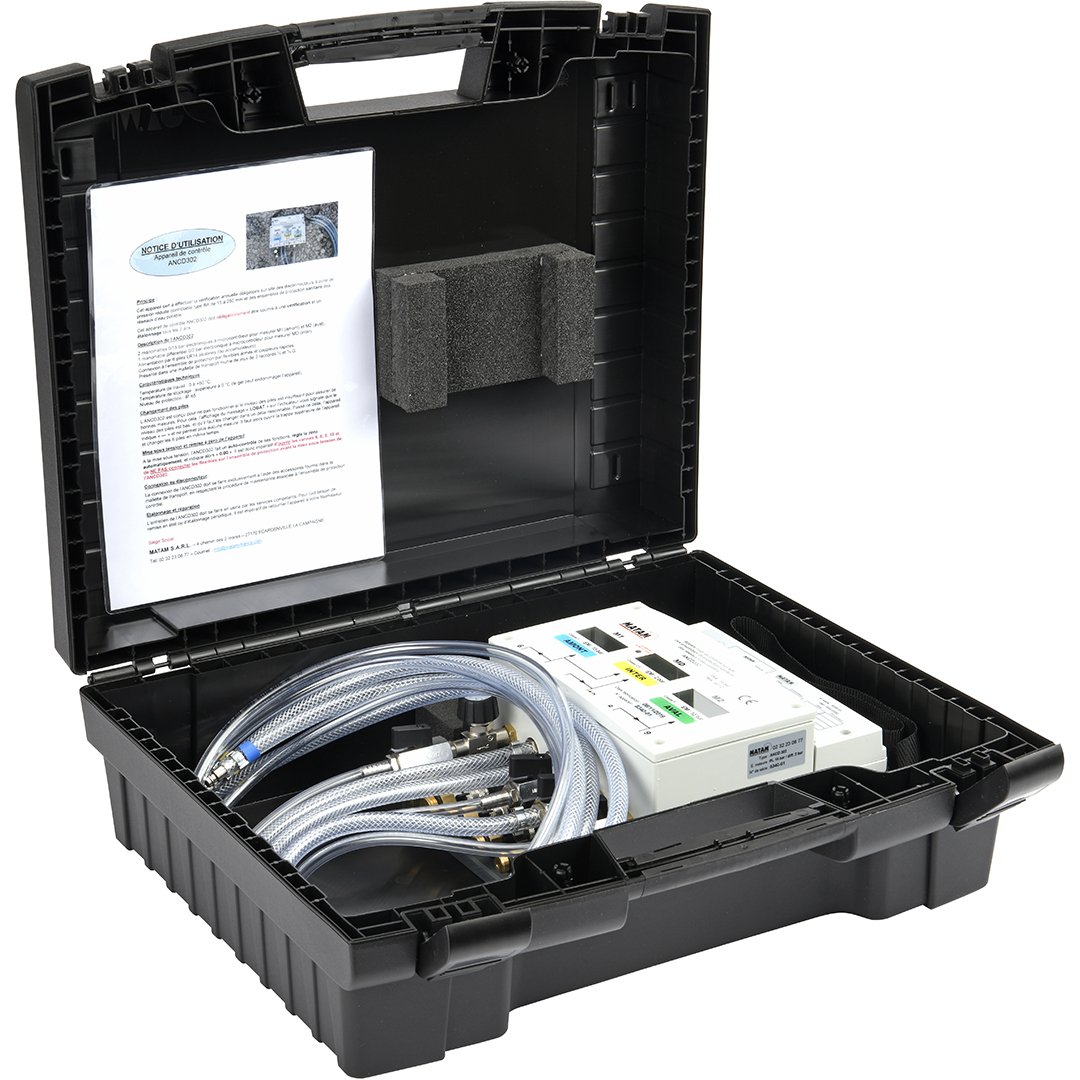

La pratique courante et les référentiels recommandent au minimum un contrôle annuel par un technicien qualifié, avec vérification du bon fonctionnement de la zone de pression réduite, de la fermeture des organes internes, et de l’étanchéité des joints. Dans certains contextes à risque élevé (process chimiques, agroalimentaire sensible), une périodicité semestrielle peut être retenue dans le plan de maintenance, en coordination avec les services QHSE et les exigences d’assurance.

Conclusion

Dans une installation industrielle ou tertiaire, le disconnecteur est un point de détail… jusqu’au jour où il devient le maillon faible qui expose le site à un risque sanitaire et juridique majeur. Une spécification rigoureuse (NF EN 1717, ACS, EN 593, ISO 5752, PED, ATEX le cas échéant), un choix cohérent de PN (PN6 à PN40 selon les réseaux), de DN et de Kv, ainsi qu’une installation pensée pour la maintenance, permettent de transformer ce point de vulnérabilité en équipement maîtrisé. Pour vos projets neufs ou vos mises en conformité, vous pouvez vous appuyer sur les ressources techniques et les gammes de robinetterie eau potable proposées par Neovanne ; un simple contact via neovanne.com permet d’obtenir un devis détaillé ou un catalogue de sélection adapté à vos contraintes de terrain.
