Vannes incendie APSAD R1 : quelles exigences techniques et réglementaires ?
Une commission de sécurité qui bloque la réception d’une installation sprinkler, un assureur qui invoque un défaut de maintenance après sinistre : dans les deux cas, la cause remonte souvent aux vannes de sectionnement du réseau incendie, mal choisies, mal installées, ou insuffisamment contrôlées. La règle APSAD R1 (référentiel CNPP pour l’extinction automatique à eau type sprinkleur) encadre précisément ces équipements. Ce guide reprend les exigences techniques applicables aux vannes incendie : classification des risques, spécifications des vannes papillon, installation, maintenance périodique et cadre réglementaire de la conformité.
Classification des risques et choix des équipements

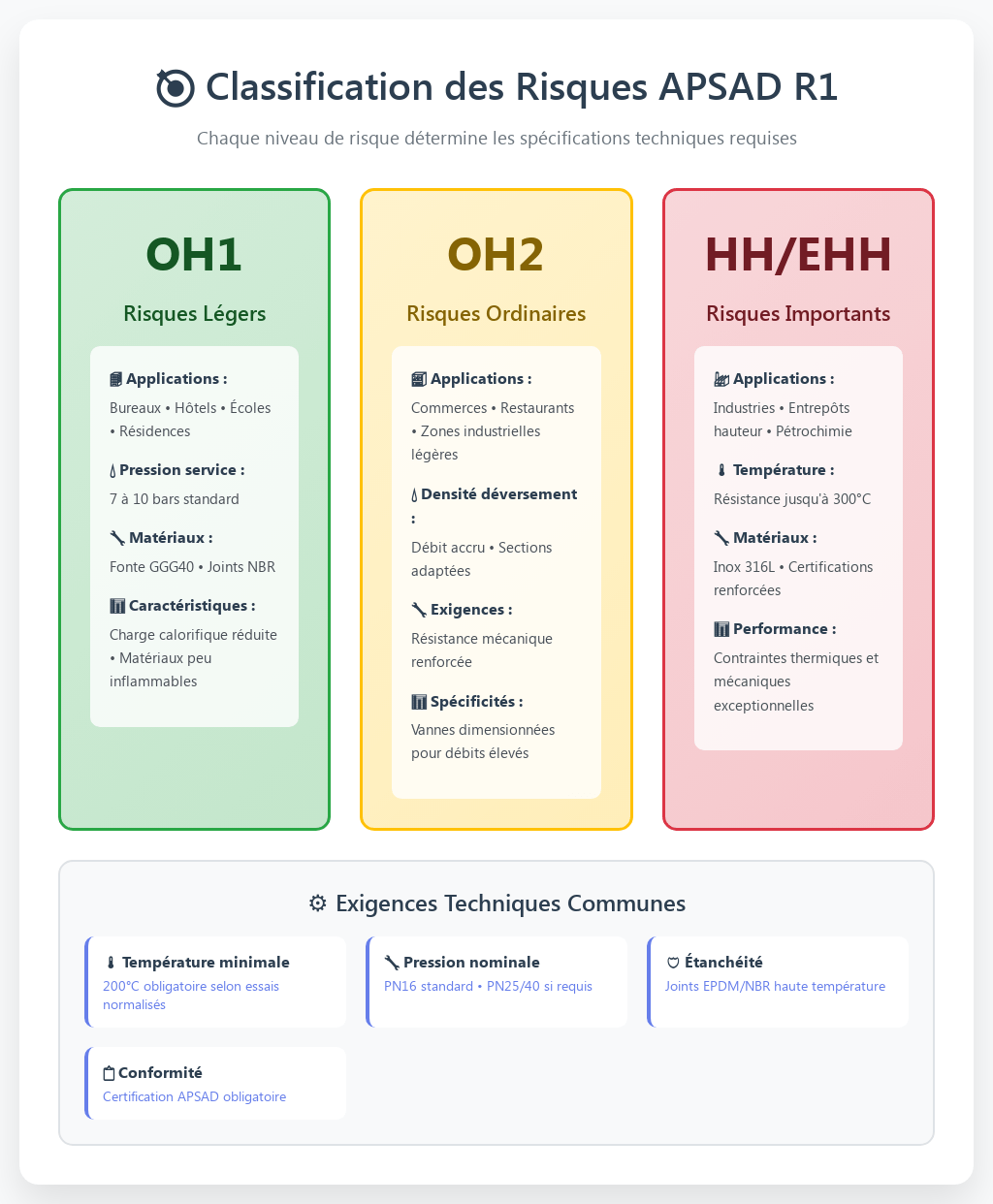

Typologie des risques selon APSAD R1
La règle APSAD R1 établit une classification des risques qui détermine directement le type d’équipements requis, dont les vannes incendie et leurs caractéristiques techniques.
Risques légers (OH1) : Ces environnements, typiques des bureaux, hôtels ou établissements scolaires, présentent une charge calorifique réduite et des matériaux peu inflammables. Les vannes incendie sélectionnées pour ces applications doivent néanmoins respecter les standards de fiabilité APSAD, avec des pressions de service généralement comprises entre 7 et 10 bars.
Risques ordinaires (OH2) : Les locaux commerciaux, restaurants et certaines zones industrielles entrent dans cette catégorie. La densité de déversement plus élevée nécessite des vannes dimensionnées pour supporter des débits accrus, avec des sections de passage adaptées et une résistance mécanique renforcée.
Risques importants (HH et EHH) : Les environnements industriels à forte charge calorifique, les entrepôts de stockage en hauteur ou les installations pétrochimiques imposent l’utilisation de vannes haute performance, avec des matériaux spécifiques et des certifications renforcées.

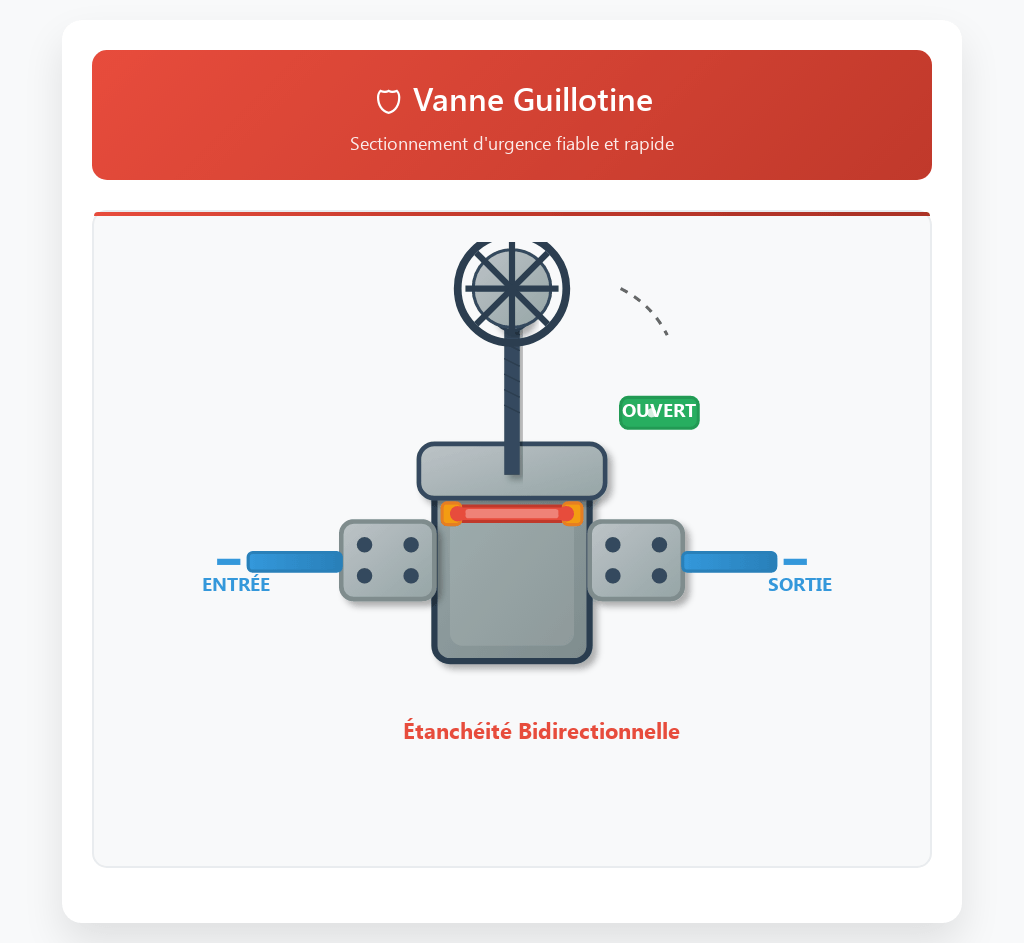

Dans ces configurations critiques, les vannes guillotine bi-directionnelles fonte pelle inox siège NBR PN10 offrent un sectionnement d’urgence fiable grâce à leur conception à passage intégral et leur étanchéité bidirectionnelle. Pour les applications nécessitant une étanchéité absolue, les vannes à opercule F5 FAH corps fonte opercule EPDM constituent une solution technique de référence, particulièrement adaptées aux réseaux sprinkler haute pression.
Critères de sélection des vannes incendie
La sélection des vannes incendie selon APSAD R1 repose sur plusieurs paramètres techniques fondamentaux. Le diamètre nominal (DN) doit correspondre exactement aux calculs hydrauliques du réseau, en tenant compte des pertes de charge et des débits requis pour chaque zone protégée.
La pression nominale (PN) constitue un critère déterminant, généralement fixée à PN16 pour les applications standard. Les installations nécessitant des pressions supérieures peuvent requérir des vannes PN25 ou PN40, particulièrement dans les configurations avec surpresseurs ou réservoirs sous pression.
La tenue en température est un critère qui varie selon le type d’équipement et son usage réel dans le réseau. Les corps de vannes mécaniques (guillotine, papillon, opercule) sont généralement testés pour maintenir leur étanchéité jusqu’à 200°C, conformément aux essais normalisés applicables à ce type de robinetterie. Les électrovannes d’automatisation, elles, sont dimensionnées sur la plage de service propre à leur constructeur (par exemple -10°C à 140°C pour une électrovanne CEME série 8617), un accessoire d’automatisation n’a pas vocation à subir directement les mêmes contraintes thermiques qu’un corps de vanne de sectionnement en zone de risque. Vérifier la fiche technique du fabricant plutôt qu’une valeur unique reste indispensable au dimensionnement.
Pour les installations nécessitant des performances thermiques élevées, les vannes à papillon TTV fonte inox PTFE offrent une résistance jusqu’à 200°C grâce à leur revêtement PTFE, tout en conservant d’excellentes propriétés d’étanchéité. Les vannes guillotine inox intégral pelle inox siège EPDM PN10 constituent une alternative pour les applications haute température où la corrosion représente un risque majeur.
Matériaux et revêtements conformes
APSAD R1 impose des exigences strictes concernant les matériaux constitutifs des vannes incendie. Le corps de vanne doit être réalisé en fonte ductile GGG40 ou GGG50, garantissant une résistance mécanique optimale et une durabilité dans le temps. L’acier moulé peut être accepté pour certaines applications, sous réserve de traitements anticorrosion adaptés.
Les éléments internes (obturateur, tige, siège) nécessitent des matériaux résistants à la corrosion et compatibles avec l’eau d’extinction. L’inox AISI 316 ou 316L est généralement préconisé pour les pièces en contact direct avec le fluide. Les garnitures d’étanchéité doivent être en EPDM ou NBR, matériaux résistant aux températures élevées et aux additifs présents dans l’eau d’extinction.
Le revêtement externe joue un rôle crucial dans la protection contre la corrosion. APSAD R1 recommande l’application d’un revêtement époxy polyester d’épaisseur minimale 250 microns, précédé d’un grenaillage Sa 2,5 pour optimiser l’adhérence.
Vannes pour réseaux incendie : produits concernés
Un doute sur le modèle ? Décrivez-nous votre installation (fluide, pression, dimensions) : nous vous répondons avec une référence et un devis.

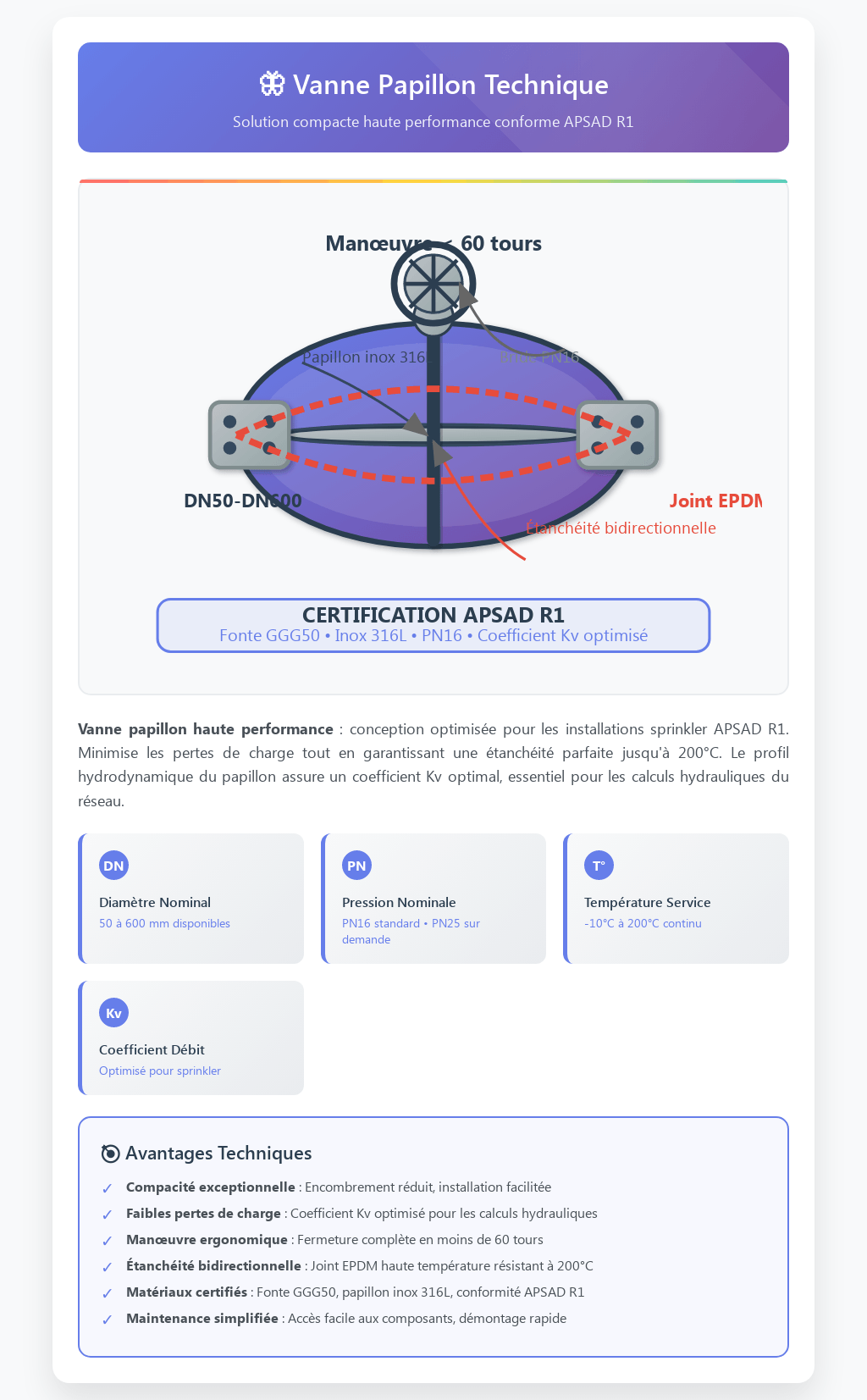

Vannes papillon agréées : spécifications techniques
Conception et dimensionnement réglementaires
Les vannes papillon occupent une position privilégiée dans les installations sprinkler en raison de leur compacité et de leur faible perte de charge. APSAD R1 définit précisément leurs caractéristiques techniques pour garantir leur efficacité en situation d’incendie.
Pour les applications incendie conformes, les vannes à papillon fonte inox NBR wafer constituent une solution technique éprouvée, alliant la robustesse de la fonte ductile à la résistance à la corrosion de l’inox. Les joints NBR assurent une étanchéité fiable jusqu’aux températures d’incendie. Les modèles à oreilles taraudées certifiées gaz offrent une installation simplifiée tout en respectant les exigences de sécurité renforcées.
Pour les environnements particulièrement exigeants, les vannes à papillon fonte inox EPDM wafer présentent une résistance thermique supérieure grâce au joint EPDM, particulièrement adapté aux températures élevées. Les versions inox intégral avec étanchéité métal-métal PN16 garantissent une durabilité maximale dans les conditions les plus sévères, bien que leur coût d’investissement soit plus élevé.
Le papillon doit présenter un profil hydrodynamique optimisé pour minimiser les turbulences et les pertes de charge. Son épaisseur, généralement comprise entre 6 et 12 mm selon le diamètre nominal, doit assurer une rigidité suffisante pour éviter les déformations sous pression. La géométrie du papillon influence directement le coefficient Kv de la vanne, paramètre essentiel pour les calculs hydrauliques du réseau.
L’axe de rotation constitue un élément critique soumis à des contraintes importantes. Il doit être dimensionné selon les normes de résistance des matériaux, avec un coefficient de sécurité adapté aux sollicitations dynamiques liées aux variations de pression dans le réseau. Les paliers et bagues de guidage assurent un fonctionnement régulier et une usure maîtrisée.
Système d’étanchéité
L’étanchéité des vannes papillon incendie repose sur des technologies adaptées aux contraintes thermiques et chimiques spécifiques. Le joint périphérique, généralement réalisé en EPDM haute température, doit maintenir son élasticité et ses propriétés d’étanchéité jusqu’à 200°C minimum.
La conception du siège peut adopter différentes technologies : siège rapporté vulcanisé sur le corps de vanne, siège métallique avec joint torique, ou siège intégré au papillon. Chaque solution présente des avantages spécifiques en termes de maintenance, de durabilité et de performance d’étanchéité.
L’étanchéité sur tige nécessite une attention particulière compte tenu des mouvements de rotation. Les presse-étoupe traditionnels sont souvent remplacés par des joints à lèvres ou des systèmes de garnitures graphitées pour les applications haute température.
Actionnement et accessoires de sécurité
APSAD R1 impose des exigences spécifiques concernant les systèmes d’actionnement des vannes incendie. Le volant de manœuvre doit permettre une fermeture complète en moins de 60 tours pour les diamètres inférieurs à DN200. Au-delà, des réducteurs mécaniques peuvent être nécessaires pour limiter l’effort de manœuvre.
Les vannes papillon destinées aux installations sprinkler peuvent être équipées d’actionneurs pneumatiques ou électriques pour l’automatisation. Ces systèmes doivent intégrer des dispositifs de sécurité positive garantissant une position déterminée en cas de défaillance de l’énergie de commande.

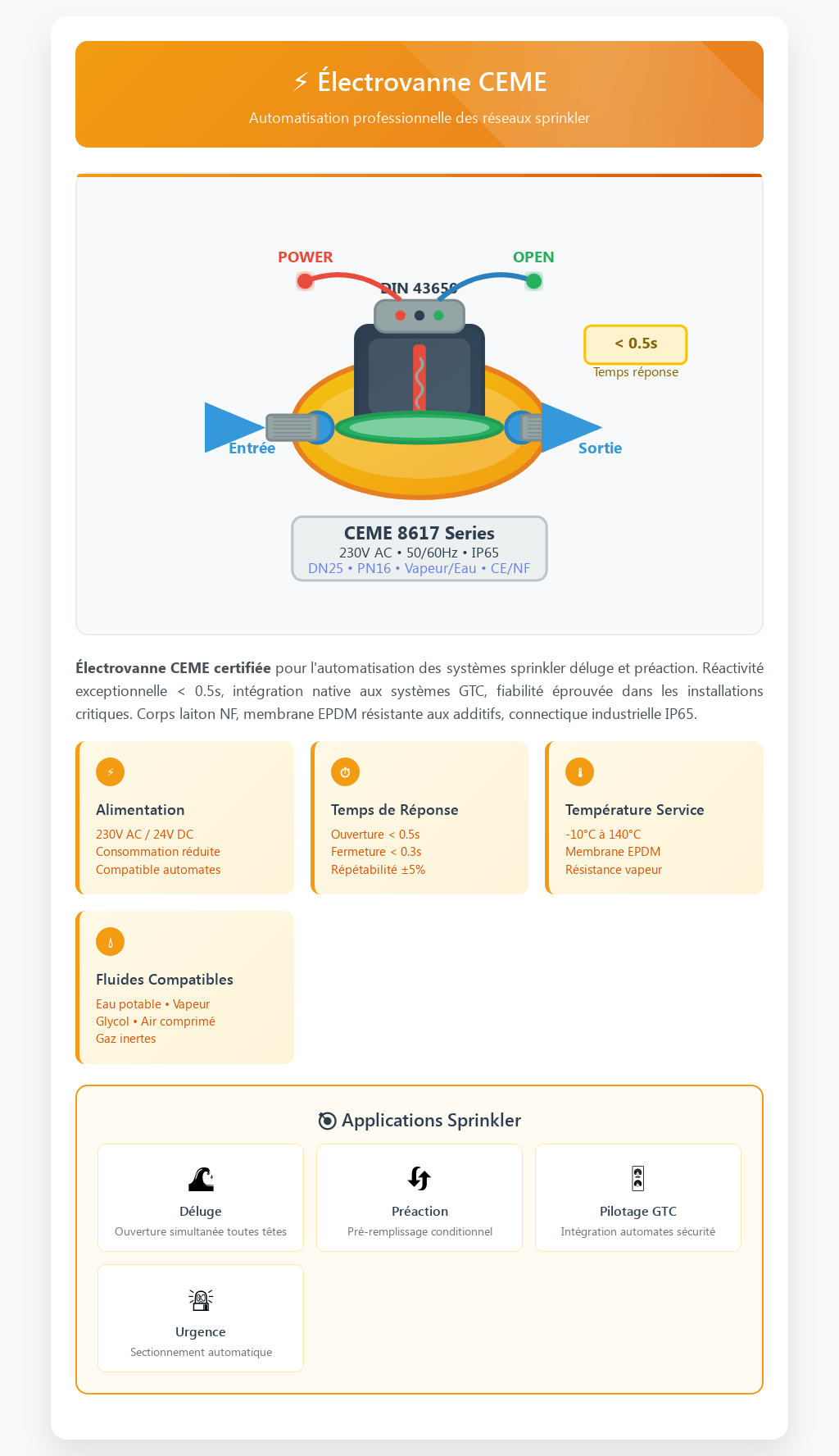

L’automatisation des réseaux sprinkler fait également appel aux électrovannes CEME pour vapeur laiton NF, particulièrement adaptées aux systèmes de déluge et de préaction. Les électrovannes CEME laiton à membrane assistée conviennent parfaitement aux applications basse pression, tandis que les électrovannes inox SHAKO résistent aux environnements corrosifs.
Pour les installations nécessitant des pressions de service élevées, les vannes à boisseau sphérique inox 2 pièces PN63 ou les modèles split body acier Class 300 PN50 garantissent une étanchéité parfaite et une manœuvrabilité optimale, même sous forte pression.
La signalisation de position revêt une importance capitale pour la supervision des installations. Les contacteurs de fin de course, généralement de type inductif pour éviter l’usure mécanique, transmettent l’information d’ouverture et de fermeture au système de gestion technique centralisée.
Installation et raccordement conformes
Préparation et dimensionnement des canalisations
L’installation des vannes incendie selon APSAD R1 débute par une préparation minutieuse des canalisations. Les tubes d’acier galvanisé ou les canalisations en fonte ductile constituent les solutions de référence pour les réseaux sprinkler. Le diamètre des canalisations doit être calculé précisément selon les méthodes hydrauliques prescrites, en tenant compte des débits, des pressions et des longueurs équivalentes.
Le chanfreinage et l’ébavurage des extrémités de tubes sont indispensables avant raccordement. Ces opérations éliminent les aspérités susceptibles d’endommager les joints d’étanchéité et garantissent un assemblage parfait. L’alignement des canalisations doit être contrôlé avec une précision millimétrique pour éviter les contraintes mécaniques sur les vannes.
La pente des canalisations horizontales, généralement fixée à 2 mm/m minimum, facilite la vidange complète du réseau lors des opérations de maintenance et prévient la stagnation d’eau susceptible de favoriser la corrosion interne.
Techniques de raccordement et étanchéité
Raccordements brides : Les raccordements brides constituent la solution privilégiée pour les vannes incendie de diamètre supérieur à DN65. APSAD R1 impose l’utilisation de brides conformes aux normes NF EN 1092, avec une pression nominale adaptée aux caractéristiques du réseau. Le serrage des boulons doit respecter un couple déterminé et s’effectuer selon une séquence croisée progressive.
Joints d’étanchéité : Les joints d’étanchéité pour raccordements brides doivent résister aux températures élevées et aux produits chimiques présents dans l’eau d’extinction. Les joints plats en EPDM ou les joints à section torique constituent les solutions recommandées. L’épaisseur du joint influence directement l’efficacité de l’étanchéité et ne doit pas excéder 3 mm pour éviter l’extrusion.
Raccordements filetés : Les raccordements filetés, réservés aux petits diamètres, nécessitent l’application d’un produit d’étanchéité compatible avec les matériaux de la vanne et résistant aux températures d’incendie. Les pâtes d’étanchéité à base de PTFE ou les rubans d’étanchéité constituent les solutions adaptées.
Implantation et accessibilité réglementaires
- Hauteur de manœuvre : L’implantation des vannes incendie doit respecter les règles d’accessibilité définies par APSAD R1. La hauteur de manœuvre, généralement comprise entre 0,8 et 1,8 m du sol, permet une intervention rapide par les équipes d’intervention.
- Espace libre : Un espace libre minimum de 0,6 m doit être maintenu autour de chaque vanne pour faciliter les opérations de maintenance.
- Signalisation obligatoire : Les plaques d’identification, réalisées en matériaux durables et résistants aux intempéries, doivent indiquer clairement la fonction de la vanne, sa position normale (ouverte ou fermée) et le secteur protégé correspondant.
- Regroupement des vannes : Les vannes principales doivent être regroupées dans un local technique dédié ou un tableau de sectionnement clairement identifié. Cette disposition facilite la supervision de l’installation et permet une intervention coordonnée en cas d’urgence.
Protections mécaniques et thermiques
Protection contre les chocs : La protection des vannes incendie contre les chocs mécaniques constitue une exigence importante, particulièrement dans les environnements industriels ou les passages de véhicules. Des dispositifs de protection (arceau, muret, caillebotis) doivent être installés sans compromettre l’accessibilité pour la manœuvre et la maintenance.
Isolation thermique : L’isolation thermique des vannes exposées au gel nécessite des dispositions spécifiques. Les manchons isolants ou les systèmes de traçage électrique maintiennent la température au-dessus de 5°C pour éviter la formation de glace susceptible de bloquer le mécanisme de manœuvre.
Protection environnementale : Dans les environnements corrosifs ou chimiquement agressifs, des protections supplémentaires peuvent être nécessaires. L’application de revêtements de protection renforcés ou l’installation dans des coffrets étanches préserve la fonctionnalité des vannes sur le long terme.
Contrôles périodiques et maintenance réglementaire
Fréquences d’inspection imposées par APSAD R1
La règle APSAD R1 établit un calendrier de contrôles et vérifications à effectuer sur les vannes incendie. Ces opérations de maintenance préventive conditionnent la fiabilité du système de protection et le maintien de la certification de l’installation.
Contrôles hebdomadaires : Une vérification visuelle de l’état général des vannes principales doit être effectuée chaque semaine : absence de fuite, position correcte des vannes (signalisation), état des volants de manœuvre, accessibilité des organes de commande. Un registre de contrôle doit consigner ces vérifications avec la signature de l’opérateur qualifié.
Contrôles mensuels : L’essai de manœuvre des vannes de sectionnement s’effectue mensuellement selon une procédure définie. Cette opération vérifie le bon fonctionnement du mécanisme, l’absence de grippage et l’étanchéité en position fermée. La mesure du couple de manœuvre permet de détecter une usure prématurée ou un défaut de lubrification.
Contrôles trimestriels : Les tests d’étanchéité sous pression constituent un contrôle trimestriel pour les vannes critiques. La pression d’essai, généralement fixée à 1,5 fois la pression de service, révèle les défauts d’étanchéité naissants et permet une intervention préventive.
Spécificités par type de vanne incendie
Vannes papillon fonte inox : Nécessitent une vérification particulière de l’axe de rotation et des paliers, points sensibles à l’usure. Le remplacement des joints NBR ou EPDM s’effectue généralement tous les 5 ans, ou plus fréquemment en environnement agressif.
Vannes guillotine : Requièrent un démontage complet annuel pour vérifier l’état de la pelle et de la vis de manœuvre. Ces vannes, particulièrement sollicitées en position fermée d’urgence, nécessitent une lubrification régulière des pièces mobiles avec des graisses haute température.
Vannes à opercule : Bénéficient d’une maintenance simplifiée grâce à leur conception robuste. L’inspection porte principalement sur l’état de l’opercule EPDM et la vérification de l’absence de dépôts calcaires susceptibles de compromettre l’étanchéité.
Électrovannes automatisées : Nécessitent des tests de fonctionnement trimestriels incluant la vérification des temps d’ouverture et de fermeture, essentiels pour la réactivité du système en cas d’alarme incendie.

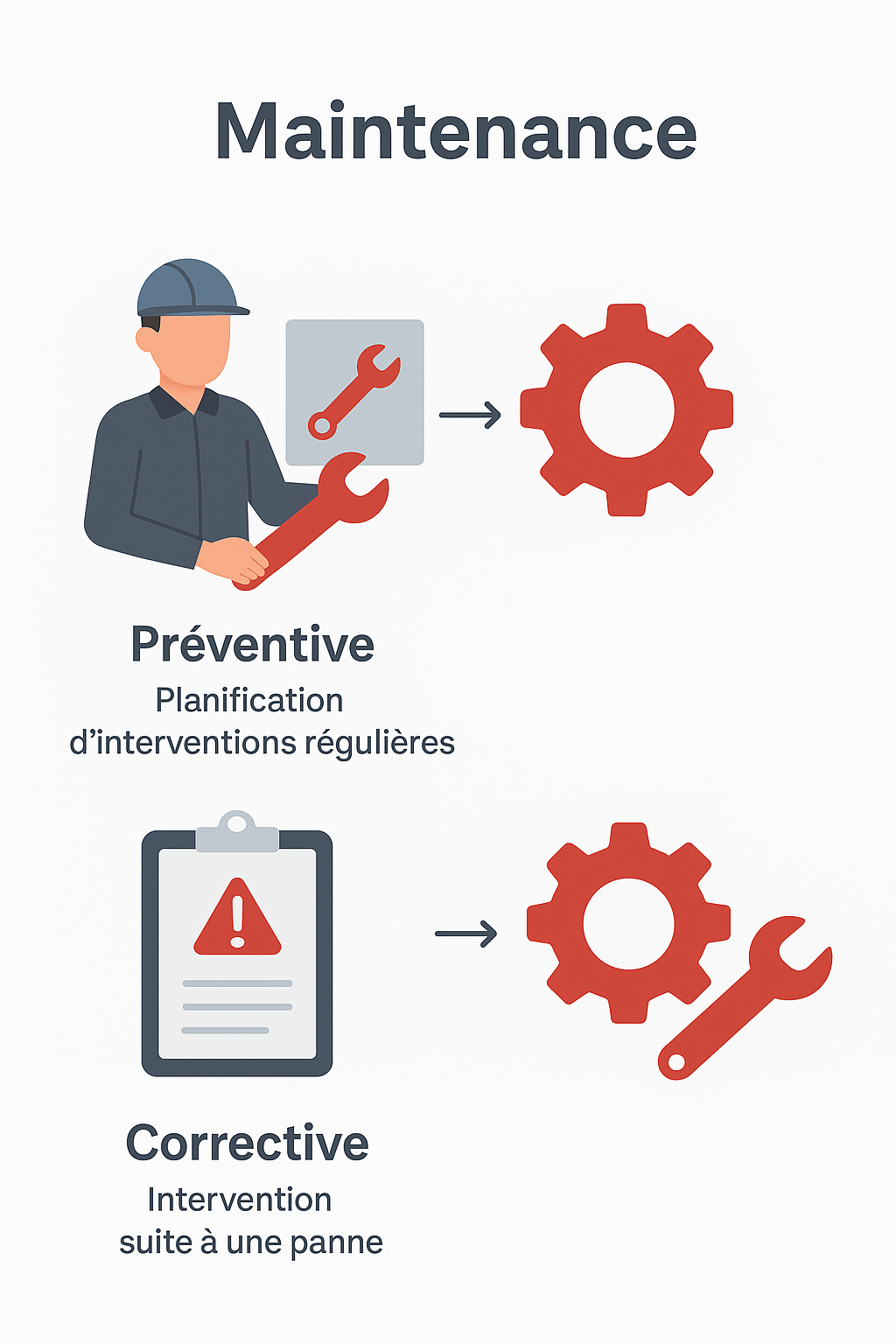

Procédures de maintenance préventive
Protocole : La maintenance préventive des vannes incendie suit un protocole établi selon les recommandations des fabricants et les exigences APSAD R1. Ces interventions, réalisées par du personnel qualifié, garantissent la longévité et la fiabilité des équipements.
Démontage partiel annuel : Il permet l’inspection des éléments internes : état de l’obturateur, usure des portées d’étanchéité, corrosion des pièces métalliques. Cette opération s’accompagne du remplacement systématique des joints d’étanchéité et de la lubrification des mécanismes mobiles.
Vérification dimensionnelle : La vérification dimensionnelle des pièces d’usure (tige de manœuvre, paliers, bagues de guidage) utilise des moyens de mesure calibrés. Les tolérances admissibles, définies par le fabricant, déterminent la nécessité d’un remplacement préventif.
Nettoyage interne : Il élimine les dépôts calcaires, les particules métalliques issues de la corrosion du réseau et les biofilms susceptibles de compromettre l’étanchéité, avec des produits compatibles avec les matériaux de la vanne.
Documentation et traçabilité des interventions
APSAD R1 impose une documentation exhaustive de toutes les interventions effectuées sur les vannes incendie. Cette traçabilité constitue un élément essentiel pour démontrer la conformité de la maintenance et faciliter le diagnostic en cas de dysfonctionnement.
Le carnet d’entretien de l’installation doit consigner chronologiquement toutes les opérations : nature de l’intervention, pièces remplacées, anomalies détectées, mesures correctives appliquées. Chaque intervention est datée, signée par l’intervenant et visée par le responsable de l’installation.
Les fiches de contrôle standardisées facilitent la collecte des informations et garantissent l’exhaustivité des vérifications. Ces documents pré-établis listent les points de contrôle obligatoires et prévoient l’enregistrement des mesures effectuées (couples de serrage, pressions d’essai, temps de manœuvre).
L’archivage numérique des documents de maintenance, couplé à un système de gestion de maintenance assistée par ordinateur (GMAO), optimise la planification des interventions et facilite l’analyse des tendances de dégradation des équipements.
Critères de remplacement et mise hors service
Critères techniques objectifs : La décision de remplacement d’une vanne incendie repose sur des critères techniques définis par APSAD R1 : usure excessive des portées d’étanchéité, corrosion importante du corps de vanne, défaillance répétée du mécanisme de manœuvre.
Tests d’étanchéité indicateurs : Un débit de fuite supérieur aux valeurs normalisées (généralement 0,1 % du débit nominal) impose un démontage complet pour expertise. Si la réparation s’avère techniquement impossible ou économiquement non justifiée, le remplacement devient obligatoire.
Procédure de mise hors service : La mise hors service temporaire nécessite la consignation de la vanne et l’installation d’un dispositif de sectionnement de substitution, pour maintenir la protection incendie de la zone concernée pendant les travaux.
Cadre réglementaire et responsabilités en cas de non-conformité
Base légale de l’obligation de maintenance
La non-conformité des vannes incendie aux exigences APSAD R1 expose les exploitants d’ERP à des sanctions administratives et, en cas de dommage, à une mise en cause pénale.
L’obligation de maintien en bon état de fonctionnement des installations de sécurité des ERP, dont les systèmes d’extinction automatique et leurs organes de sectionnement, repose sur l’article R. 143-34 du Code de la construction et de l’habitation (ex-article R. 123-43, recodifié en 2021) : « les constructeurs, installateurs et exploitants sont tenus, chacun en ce qui le concerne, d’assurer la réalisation, le maintien et le respect des dispositions du présent titre ». Le règlement de sécurité contre l’incendie précise les conditions d’essai, de maintenance et de vérification des installations.
En cas d’incendie ayant causé des dommages corporels, si la défaillance des vannes incendie a contribué à l’aggravation du sinistre, les articles 221-6 et 222-19 du Code pénal (homicide et blessures involontaires par négligence) peuvent être mobilisés.
Contrôles administratifs et conséquences pratiques
Commissions de sécurité : Composées de représentants des services d’incendie et de secours, de la préfecture et des services techniques, elles effectuent des contrôles périodiques de conformité dans les ERP, incluant la vérification du bon fonctionnement des installations sprinkler et de leurs vannes de commande.
Sanctions progressives : En cas de non-conformité constatée, l’autorité administrative peut prononcer des sanctions progressives : mise en demeure avec délai de régularisation, restriction d’activité, voire fermeture administrative temporaire ou définitive de l’établissement.
Assurance : L’absence de maintenance réglementaire des vannes incendie ou l’utilisation d’équipements non conformes APSAD R1 est un motif fréquemment invoqué par les assureurs pour limiter ou refuser leur garantie après sinistre, d’où l’intérêt d’un carnet d’entretien tenu à jour et archivé, seule preuve opposable en cas d’expertise.
Prévention et mise en conformité
L’audit technique périodique par un organisme compétent (bureau de contrôle agréé, installateur certifié APSAD) permet d’identifier les points de non-conformité avant qu’ils ne soient relevés en commission de sécurité.
La formation du personnel chargé de la maintenance et la souscription d’un contrat de maintenance avec un prestataire qualifié APSAD constituent les deux leviers les plus efficaces pour sécuriser la conformité dans la durée.
Vannes de sectionnement : critères de sélection
Classification fonctionnelle des vannes
Les vannes de sectionnement dans les réseaux sprinkler se répartissent en plusieurs catégories selon leur fonction et leur emplacement dans l’installation. Cette classification détermine leurs caractéristiques techniques et leurs exigences de performance.
Vannes principales de sectionnement : Situées en amont de chaque zone de protection, ces vannes permettent l’isolation complète d’un secteur pour maintenance ou intervention d’urgence. Leur manœuvre doit être possible en moins de 60 secondes avec un effort inférieur à 200 N sur le volant.
Les vannes à papillon fonte inox NBR wafer constituent la solution de référence pour ces applications. Leur conception compacte facilite l’intégration dans les locaux techniques, tandis que leur faible perte de charge préserve les performances hydrauliques du réseau.
Vannes de barrage et d’alarme : Ces équipements spécifiques détectent l’ouverture des sprinkleurs et déclenchent l’alarme incendie. Leur temps de réaction, inférieur à 15 secondes, conditionne la rapidité d’intervention des secours.
Critères hydrauliques de sélection
Le coefficient Kv des vannes de sectionnement influence directement les pertes de charge du réseau. APSAD R1 impose un Kv minimum de 80% du Kv théorique d’une canalisation de même diamètre pour limiter l’impact sur les performances hydrauliques.
| Type de vanne | Kv réel | Perte charge ΔP | Performance |
|---|---|---|---|
| Papillon wafer | 1250 | 0.12 bar | ⭐⭐⭐⭐⭐ |
| Opercule F5 | 1180 | 0.15 bar | ⭐⭐⭐⭐ |
| Guillotine inox | 1320 | 0.08 bar | ⭐⭐⭐⭐⭐ |
| Sphérique 2 pièces | 1100 | 0.18 bar | ⭐⭐⭐ |
La résistance à la cavitation constitue un critère essentiel pour les vannes installées sur les réseaux haute pression. Le paramètre σ (sigma), caractérisant la résistance à la cavitation, doit être inférieur à 0.5 pour éviter l’érosion prématurée des éléments internes.
Exigences de manœuvre et d’accessibilité
Facilité de manœuvre : La facilité de manœuvre des vannes de sectionnement revêt une importance cruciale en situation d’urgence. APSAD R1 impose des exigences précises concernant l’effort de manœuvre, le nombre de tours et l’accessibilité des organes de commande.
L’effort sur volant ne doit pas excéder 200 N pour les vannes jusqu’à DN150, et 350 N pour les diamètres supérieurs. Ces valeurs, mesurées à la périphérie du volant, garantissent une manœuvre aisée par une personne seule, même sous stress.
Pour les installations automatisées, les électrovannes CEME pour vapeur laiton NF offrent une solution fiable pour les systèmes de déluge et de préaction. Ces équipements, certifiés NF, garantissent des temps de réponse inférieurs à 5 secondes et une étanchéité parfaite en position fermée.
Positionnement optimal des organes de coupure
Règles d’implantation selon les zones de protection
Le positionnement des vannes de sectionnement obéit à des règles précises définies par APSAD R1 et l’expérience opérationnelle. Cette implantation conditionne l’efficacité de l’intervention et la facilité de maintenance du réseau.
Sectionnement par zone de risque : Chaque zone homogène de protection (bureau, atelier, entrepôt) doit pouvoir être isolée indépendamment par une vanne de sectionnement dédiée. Cette disposition limite l’impact des opérations de maintenance sur la protection globale de l’établissement.
Accessibilité permanente : Les vannes principales doivent rester accessibles 24h/24, même en cas d’évacuation du bâtiment. Leur implantation en façade ou dans un local technique indépendant facilite l’intervention des services de secours.
Distances réglementaires et contraintes d’installation
Espacement minimum : APSAD R1 impose des distances minimales entre les vannes de sectionnement pour éviter les erreurs de manœuvre en situation d’urgence. Un espacement de 2 mètres minimum entre volants de manœuvre prévient les confusions et facilite l’intervention simultanée sur plusieurs vannes.
Hauteur d’installation : La hauteur d’installation, comprise entre 0.8 et 1.8 mètre du sol, garantit l’accessibilité par tous les intervenants. Cette contrainte influence l’architecture des locaux techniques et la conception des supports de vannes.
Pour les installations industrielles nécessitant des vannes haute performance, les vannes guillotine bi-directionnelles fonte pelle inox siège NBR PN10 offrent un sectionnement fiable même sous forte pression différentielle. Leur conception permet une installation verticale ou horizontale selon les contraintes d’encombrement.
Signalisation et supervision des vannes
Signalisation obligatoire : La signalisation des vannes de sectionnement constitue un élément critique de la sécurité incendie. APSAD R1 impose un marquage indélébile indiquant la fonction, la position normale et la zone desservie par chaque vanne.
Système de signalisation à distance : Les vannes principales doivent être équipées de contacteurs de position transmettant leur état (ouverte/fermée) au poste de contrôle centralisé. Cette supervision permet une vérification permanente de l’intégrité du réseau.
Pictogrammes normalisés : Les pictogrammes normalisés, conformes à la norme ISO 3864, facilitent l’identification rapide des vannes en situation d’urgence. Leur dimension minimale de 100×100 mm garantit une lisibilité à 5 mètres de distance.
FAQ, Vannes incendie et APSAD R1
Qu’est-ce que la règle APSAD R1 ?
C’est un référentiel technique édité par le CNPP qui encadre la conception, l’installation et la maintenance des installations d’extinction automatique à eau de type sprinkleur, dont les vannes de sectionnement font partie intégrante.
Quelle pression nominale choisir pour une vanne incendie standard ?
PN16 couvre la majorité des applications sprinkler à risque léger ou ordinaire. Les installations avec surpresseur ou réservoir sous pression peuvent nécessiter du PN25 ou PN40, le dimensionnement dépend du calcul hydraulique du réseau, pas d’une valeur par défaut.
Toutes les vannes incendie doivent-elles résister à 200°C ?
Les corps de vannes mécaniques de sectionnement (guillotine, papillon, opercule) sont testés selon les essais normalisés jusqu’à 200°C. Les accessoires d’automatisation, comme certaines électrovannes, suivent la plage de température propre à leur fiche technique constructeur, il faut vérifier le document du fabricant plutôt que d’appliquer une valeur unique à tout le réseau.
Quelle est la fréquence des contrôles obligatoires ?
Vérification visuelle hebdomadaire, essai de manœuvre mensuel, test d’étanchéité sous pression trimestriel, et démontage partiel annuel pour inspection des éléments internes, le tout consigné dans un carnet d’entretien.
Qui est responsable du maintien en conformité d’une installation sprinkler ?
L’article R. 143-34 du Code de la construction et de l’habitation (ex R. 123-43) engage conjointement le constructeur, l’installateur et l’exploitant, chacun pour sa part, à assurer la réalisation et le maintien des dispositions de sécurité, l’exploitant reste responsable au quotidien de la maintenance et de la tenue du carnet d’entretien.
Quels matériaux sont exigés pour le corps d’une vanne incendie ?
Fonte ductile GGG40 ou GGG50 pour le corps, inox AISI 316/316L pour les pièces internes en contact avec l’eau d’extinction, joints EPDM ou NBR, revêtement époxy polyester d’au moins 250 microns.
Que risque un exploitant en cas de non-conformité constatée ?
Selon la gravité : mise en demeure de régularisation, restriction d’activité, fermeture administrative, et, en cas de sinistre, un refus ou une limitation de garantie par l’assureur si le défaut de maintenance est établi.
Une vanne guillotine et une vanne papillon sont-elles interchangeables sur un réseau sprinkler ?
Non systématiquement : la guillotine à passage intégral est privilégiée pour le sectionnement d’urgence en configuration à risque important, tandis que la vanne papillon, plus compacte et à faible perte de charge, convient aux réseaux à risque léger ou ordinaire. Le choix dépend du calcul hydraulique et de la classification de risque de la zone.
Le respect des exigences APSAD R1 sur les vannes incendie repose sur trois piliers : un choix d’équipement adapté à la classification de risque, une installation conforme aux règles d’accessibilité et de raccordement, et une maintenance périodique tracée dans un carnet d’entretien à jour. C’est cette traçabilité, plus qu’une déclaration de conformité ponctuelle, qui protège l’exploitant en cas de contrôle ou de sinistre.
Pour un dimensionnement ou un choix de vannes papillon, guillotine ou électrovannes conformes à votre installation sprinkler, notre bureau technique reste joignable au +33 6 24 76 45 83 ou par email à [email protected].
