Description

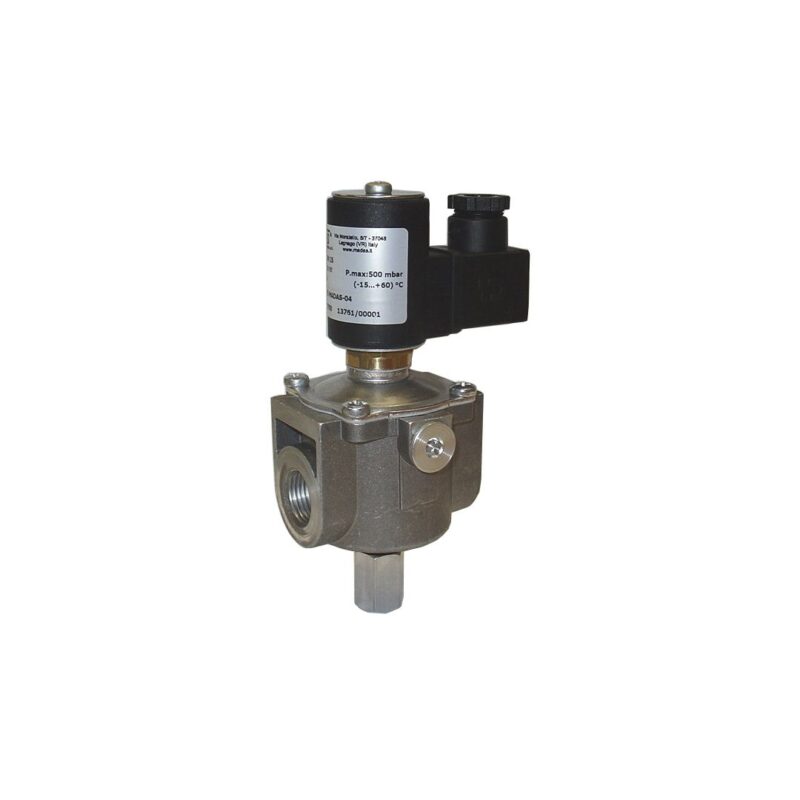

Électrovannes M14/RM & M16/RM – Coupure de Sécurité Gaz 2/2 Voies Normalement Fermées avec Réarmement Manuel
Les électrovannes M14/RM et M16/RM sont des dispositifs de sécurité 2/2 voies normalement fermés, conçus pour la coupure automatique sur les réseaux de gaz combustibles non corrosifs. Leur système de réarmement manuel sécurisé garantit une remise en service contrôlée et maîtrisée après chaque déclenchement, répondant aux exigences strictes des installations industrielles critiques. Disponibles en une large gamme de diamètres — du filetage 1/2″ jusqu’au DN 300 — et en plusieurs tensions d’alimentation, ces électrovannes s’intègrent facilement dans des architectures de contrôle variées.
Avantages Clés
- Position de sécurité normalement fermée : En l’absence d’alimentation électrique, la vanne revient automatiquement en position fermée, assurant une coupure immédiate du débit de gaz et prévenant tout risque en cas de perte de signal ou de défaut d’alimentation.
- Réarmement manuel contrôlé : La remise en service est volontaire et nécessite une action physique de l’opérateur, évitant tout redémarrage intempestif et garantissant une vérification de l’installation avant remise en gaz.
- Large plage de diamètres et de tensions : Disponibles du 1/2″ filetage jusqu’au DN 300 et sur quatre niveaux de tension (12V CC, 24V CC, 24V CA, 230V CA), ces électrovannes s’adaptent à une grande diversité d’installations.
- Gamme de forces de fermeture (FAF) étendue : Avec des valeurs FAF allant de 66 à 737, la gamme couvre des pressions différentielles variées pour répondre aux spécifications précises de chaque réseau.
- Consommation électrique maîtrisée : La puissance nominale de 8, 9, 18 ou 20 VA selon les modèles permet une intégration dans des armoires de contrôle gaz sans surdimensionnement des alimentations.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Type | Électrovanne 2/2 voies normalement fermée (NF) avec réarmement manuel |
| Modèles | M14/RM & M16/RM |
| Diamètres nominaux disponibles | 1/2″, 3/4″, 1″, 1″1/4, 1″1/2, 2″, DN 50, DN 65, DN 80, DN 100, DN 125, DN 150, DN 200, DN 300 |
| Tensions d’alimentation | 12V CC, 24V CC, 24V CA, 230V CA |
| Puissance (VA) | 8 VA, 9 VA, 18 VA, 20 VA |
| Force d’armement fermeture (FAF) | 66, 70, 82, 160, 230, 290, 310, 350, 480, 600, 737 |
| Fluides compatibles | Gaz combustibles non corrosifs |
| Mode de fonctionnement | Normalement fermé (NF) – réarmement manuel obligatoire |
| ATEX |
Domaines d’Application
Les électrovannes M14/RM & M16/RM sont essentielles dans les installations de sécurité gaz pour :
- Réseaux de distribution gaz naturel : Coupure automatique et réarmement contrôlé en cas de détection de fuite ou anomalie.
- Installations de chauffage collectif : Protection des brûleurs avec arrêt d’urgence maîtrisé et vérification obligatoire avant redémarrage.
- Réseaux de biogaz industriels : Gestion précise des débits et sécurisation des points critiques avec redondance de contrôle.
Conclusion
Les électrovannes M14/RM & M16/RM de NEOVANNE combinent fiabilité éprouvée, sécurité renforcée et flexibilité d’intégration pour protéger vos installations gaz les plus sensibles. Contactez nos experts pour définir le modèle et la configuration adaptés à votre projet.
Questions fréquentes
Quelles sont les pressions nominales maximales supportées par les électrovannes M14/RM et M16/RM ?
Les électrovannes M14/RM et M16/RM sont certifiées pour les réseaux de gaz combustibles non corrosifs avec des pressions de service standard jusqu’à 1 bar. La pression nominale exacte dépend de la taille DN sélectionnée (DN 1/2″ à 3″). Consultez la documentation technique pour votre configuration spécifique.
Quel est le temps de fermeture de sécurité et peut-on les installer en position horizontale ou verticale ?
Ces électrovannes 2/2 voies normalement fermées offrent une coupure quasi instantanée adapée aux applications critiques de sécurité gaz. Elles peuvent être installées en toutes positions, mais une installation verticale avec bobine en haut est recommandée pour une meilleure fiabilité et un dégagement optimal du réarmement manuel.
Quels délais de livraison pour une commande d’électrovannes M14/RM avec raccordement femelle BSP et tension 24V CC ?
Les délais varient selon le DN et la disponibilité stock. Contactez neovanne.com directement pour une confirmation : les références standard sont généralement expédiées sous 5-10 jours ouvrables, les configurations spéciales pouvant nécessiter 2-3 semaines.
