Description

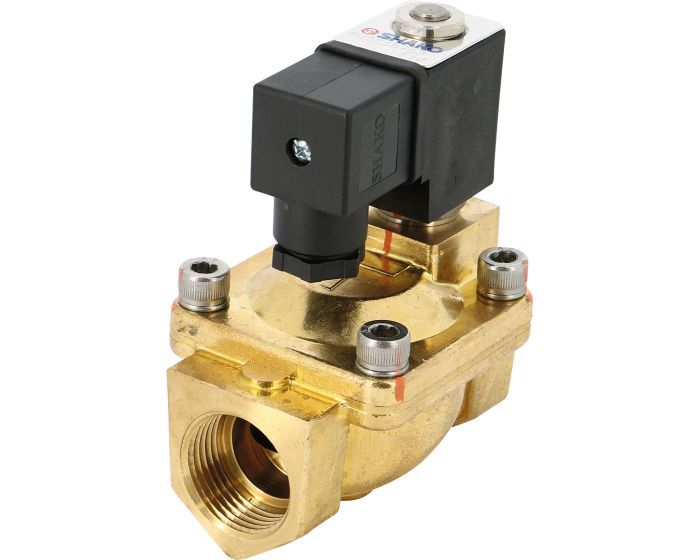

Électrovanne 2/2 Haute Pression PU225H, Laiton 25 bar à Membrane Assistée Normalement Fermée, Sectionnement Automatique Industriel
L’électrovanne PU225H est une vanne 2/2 voies à commande directe en laiton à membrane assistée, normalement fermée (NF), conçue pour fonctionner jusqu’à 25 bar de pression de travail. Disponible en trois diamètres nominaux (DN 1/2″, DN 3/4″, DN 1″) et en deux tensions d’alimentation (24 VAC et 230 VAC), elle s’intègre sans difficulté dans les installations industrielles automatisées exigeant un sectionnement fiable et sécurisé des fluides sous haute pression.
Avantages Clés
- Haute pression admissible : la technologie à membrane assistée permet un fonctionnement sûr et continu jusqu’à 25 bar, répondant aux exigences des réseaux industriels les plus sollicités.
- Sécurité intrinsèque en position normalement fermée : en l’absence d’alimentation électrique, la vanne normalement fermée reste fermée par défaut, garantissant la sécurité de l’installation en cas de coupure de courant.
- Corps en laiton robuste : le matériau laiton assure une excellente résistance mécanique et une bonne compatibilité avec de nombreux fluides courants en milieu industriel.
- Polyvalence d’alimentation : disponible en 24 VAC et 230 VAC, la PU225H s’adapte aux architectures électriques des installations existantes sans nécessiter de transformateur supplémentaire.
- Large choix de diamètres : trois DN disponibles (1/2″, 3/4″, 1″) pour s’intégrer dans des configurations de tuyauterie variées.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Type | Électrovanne 2/2 voies à membrane assistée |
| Matériau du corps | Laiton |
| Position de sécurité | Normalement fermée (NF) |
| Pression maximale de travail | 25 bar |
| Diamètres nominaux disponibles | DN 1/2″, DN 3/4″, DN 1″ |
| Tensions d’alimentation disponibles | 24 VAC, 230 VAC |
| Références produit | 081502 / 081503 / 081504 / 081512 / 081513 / 081514 |
Applications Recommandées
- Industrie hydraulique et pneumatique : sectionnement automatique de circuits sous haute pression dans les machines-outils et systèmes hydrauliques.
- Traitement de l’eau et fluides industriels : contrôle automatisé des circuits d’alimentation en eau, de rinçage ou de nettoyage sous pression.
- Systèmes de pressurisation : régulation et isolement de conduites pressurisées dans les installations de production ou de distribution industrielle.
- Automatismes industriels : intégration
dans les armoires de commande et automates programmables pour le pilotage pneumatique ou hydraulique de process.
Installation et Mise en Service
L’installation de l’électrovanne PU225H est simple et directe. Assurez-vous que :
- La pression d’alimentation n’excède pas 25 bar en fonctionnement normal.
- La tension d’alimentation correspond à celle de votre électrovanne (24 VAC ou 230 VAC).
- Les raccordements sont effectués sur les ports d’entrée (P) et de sortie (T) selon votre schéma hydraulique ou pneumatique.
- Un clapet anti-retour peut être associé pour des applications spécifiques nécessitant une circulation unidirectionnelle.
Pourquoi Choisir la PU225H ?
La PU225H représente le choix idéal pour les installations industrielles exigeant un sectionnement automatique fiable sous haute pression. Son association de robustesse, de sécurité intrinsèque et de flexibilité d’intégration en fait un composant incontournable pour hydraulique, pneumatique et traitement de fluides. Bénéficiez de la garantie NEOVANNE et du support technique expert pour optimiser votre système de commande.
Consultez nos experts NEOVANNE pour dimensionner votre installation ou recevoir un devis personnalisé.
Questions fréquentes
Quelle est la pression maximale de fonctionnement et le débit nominal de l’électrovanne PU225H ?
La PU225H supporte une pression de travail jusqu’à 25 bar. Le débit varie selon le diamètre nominal : DN 1/2″ = 16 l/min, DN 3/4″ = 28 l/min, DN 1″ = 40 l/min.
Cette électrovanne est-elle compatible avec les fluides autres que l’eau (huile, air comprimé) ?
Oui, la construction en laiton à membrane assistée permet son utilisation avec l’eau, l’air comprimé et les fluides non-agressifs. Pour les huiles spéciales ou fluides corrosifs, nous recommandons une validation préalable.
Quel est le délai de livraison pour une commande de PU225H en 24 VAC DN 3/4″ ?
Les délais standard sont de 3 à 5 jours ouvrés pour les références en stock. Consultez neovanne.com pour vérifier la disponibilité immédiate et les conditions de livraison urgente.
