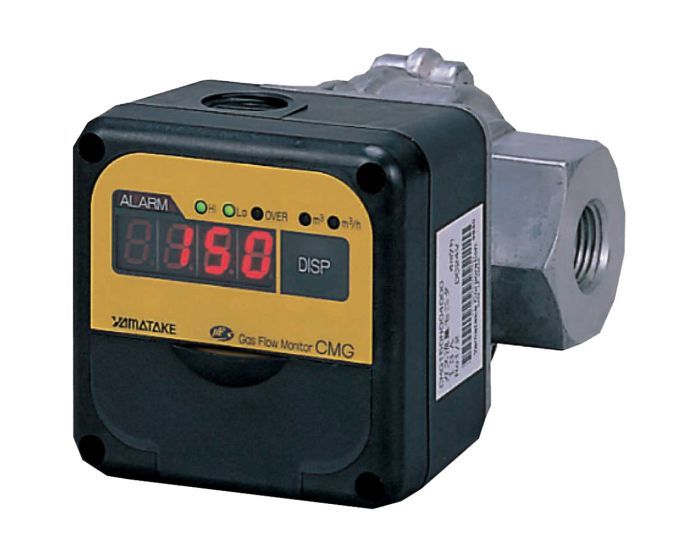

Débitmètre Massique Thermique CMG
À partir de 1988,00 € HT
Débitmètre massique thermique CMG – Mesure débit gaz naturel, propane, butane pour brûleurs industriels. DN 1/2″ à 2″, plages 0,5–150 Nm³/h.
Sélectionner votre référence
| DN | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|
| DN: 1 / 2" | Référence: 093122 | Prix: 1988,00 € | Disponibilité: Demander un devis | ||
| DN: 1" | Référence: 093124 | Prix: 2652,00 € | _delai_expedition: Demander un devis | ||
| DN: 1"1 / 2 | Référence: 093126 | Prix: 3480,00 € | _delai_expedition: Demander un devis | ||
| DN: 2" | Référence: 093127 | Prix: 3810,00 € | _delai_expedition: Demander un devis | ||
| DN: 1 / 2" | Référence: 093132 | Prix: 1988,00 € | _delai_expedition: Demander un devis | ||
| DN: 1" | Référence: 093134 | Prix: 2652,00 € | _delai_expedition: Demander un devis | ||
| DN: 1"1 / 2 | Référence: 093136 | Prix: 3480,00 € | _delai_expedition: Demander un devis | ||
| DN: 2" | Référence: 093137 | Prix: 3810,00 € | _delai_expedition: Demander un devis | ||
| DN: 1 / 2" | Référence: 093112 | Prix: 1988,00 € | _delai_expedition: En stock | ||
| DN: 1" | Référence: 093114 | Prix: 2652,00 € | _delai_expedition: Demander un devis | ||
| DN: 1"1 / 2 | Référence: 093116 | Prix: 3480,00 € | _delai_expedition: Demander un devis | ||
| DN: 2" | Référence: 093117 | Prix: 3810,00 € | _delai_expedition: Demander un devis |
Débitmètre massique thermique CMG — contrôle ratio air/gaz et suivi consommation, DN 1/2″ à DN 2″, gaz naturel et propane
Le contrôle du ratio air/gaz des brûleurs industriels est une exigence de sécurité et d’efficacité énergétique : un ratio trop riche (excès de gaz) génère du CO et des imbrûlés dangereux, un ratio trop pauvre (excès d’air) réduit le rendement thermique et augmente les émissions de NOx. Le débitmètre massique thermique CMG mesure directement le débit en masse (Nm³/h) du gaz combustible sans correction manuelle liée aux variations de température et de pression — ce que ne font pas les débitmètres volumétriques classiques.
La technologie thermique repose sur la mesure de la différence de température entre deux sondes : l’une chauffée à énergie constante, l’autre à la température du gaz ambiant. Plus le débit est élevé, plus la sonde chauffée est refroidie, plus la différence ΔT est faible. Cette relation directe entre ΔT et débit massique est indépendante des conditions opératoires (pression, température) dans la plage de service de l’appareil.
| Paramètre | Valeur |
|---|---|
| Modèle | CMG — débitmètre massique thermique |
| Fluides compatibles | Gaz naturel, propane, butane |
| Gamme DN | DN 1/2″ — DN 1″ — DN 1″1/2 — DN 2″ |
| Plage débit (gaz naturel) | 0,5 à 150 Nm³/h selon DN |
| Unité de mesure | Nm³/h (conditions normales) |
| Sorties | 4-20 mA + impulsions + alarmes |
| Raccordement | Taraudé G (BSP) |
| Applications | Contrôle ratio air/gaz brûleurs + suivi consommation |
Applications brûleurs et gestion multi-postes
En positionnant un CMG sur la ligne gaz et un débitmètre air sur la ligne comburant, le ratio air/gaz est calculé en temps réel par l’automate ou le régulateur de combustion. Cette mesure en continu permet d’ajuster le débit gaz ou le débit air pour maintenir le ratio stœchiométrique optimal — réduisant les émissions de CO, de NOx et les pertes thermiques sur les fours industriels, les chaudières et les sécheurs.
Le double usage “contrôle brûleurs / suivi consommation multi-postes” est une fonctionnalité clé du CMG. Sur un site industriel avec plusieurs brûleurs ou unités de consommation, un CMG par unité permet un reporting de consommation individuel, une détection des dérives de consommation et une facturation interne par atelier. La sortie 4-20 mA est compatible avec tous les automates industriels (Siemens, Schneider, Allen-Bradley).
Questions fréquentes
Pourquoi mesurer en Nm³/h plutôt qu’en m³/h pour le gaz combustible ?
Le débit massique en Nm³/h (conditions normales : 0°C, 1,01325 bar) est indépendant de la température et de la pression réelles du gaz. Un débit volumique en m³/h varie avec ces conditions — un gaz à 50°C et 5 bar a une densité très différente du même gaz à 20°C et 1 bar. Pour le contrôle du ratio air/gaz d’un brûleur, c’est la masse de gaz qui compte pour la combustion, pas le volume occupé à telle condition opératoire.
Le CMG est-il compatible avec le biogaz ou le gaz de ville ?
Le CMG est étalonné pour le gaz naturel, le propane et le butane. Le biogaz (CH₄ + CO₂) et le gaz de ville (mélange variable) ont des compositions différentes qui modifient les propriétés thermiques du gaz — la mesure serait erronée sans réétalonnage spécifique. Pour le biogaz, contacter le fabricant pour un modèle étalonné sur la composition réelle.
Quelle est la pression maximale d’alimentation admissible pour le CMG ?
Vérifier la fiche technique du modèle concerné (DN 1/2″ à DN 2″). Les débitmètres massiques thermiques pour gaz industriel fonctionnent typiquement à des pressions de 0,5 à 6 bar selon le DN et le modèle. Au-delà de la pression maximale, la paroi du capteur peut être endommagée. Contacter Neovanne pour les spécifications de pression exactes du CMG.
| DN | 1 / 2″, 1″, 1″1 / 2, 2″ |
|---|---|
| Poids (kg) | N.C. |
| Référence | 093112, 093114, 093116, 093117, 093122, 093124, 093126, 093127, 093132, 093134, 093136, 093137 |
