Description

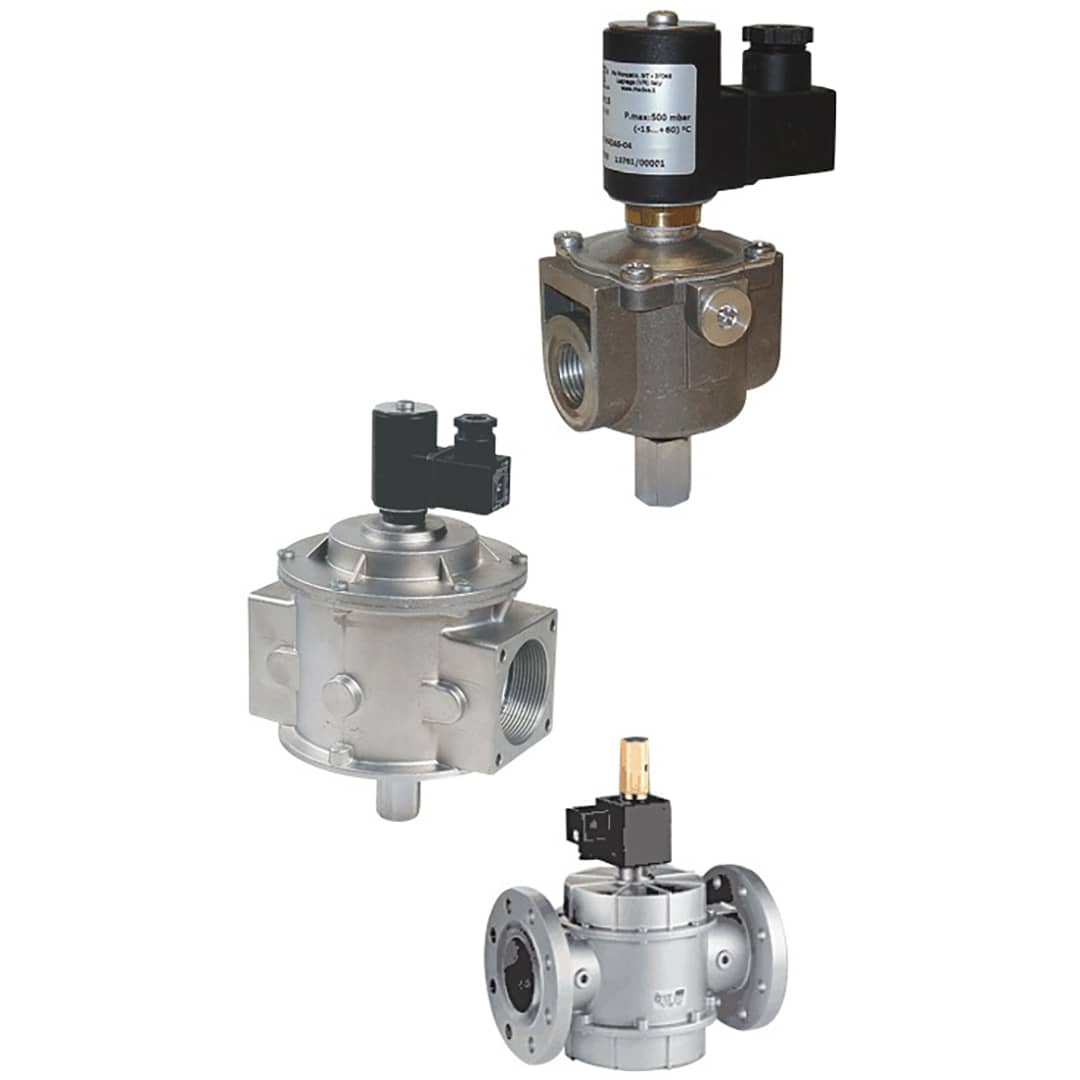

Électrovanne Gaz à Réarmement Manuel, Spécial Biogaz, Sécurité Normalement Fermée, DN 1/2″ à DN 300
L’électrovanne gaz à réarmement manuel biogaz est une vanne de sécurité normalement fermée (NF) conçue spécifiquement pour les réseaux de gaz combustibles et les installations biogaz. Son principe de fermeture automatique par manque de tension, combiné à un réarmement exclusivement manuel sous tension, garantit qu’aucune remise en service accidentelle ne peut survenir après une coupure électrique ou un incident de process. Son temps de fermeture inférieur à une seconde assure une réaction immédiate, protégeant efficacement les équipements, les installations et le personnel. Disponible dans une large gamme de diamètres nominaux, du DN 15 (½”) au DN 300, et compatible avec plusieurs tensions d’alimentation, cette électrovanne s’adapte aux configurations les plus exigeantes des installations industrielles biogaz.
Avantages Clés
- Sécurité maximale par réarmement manuel : Après toute coupure de courant ou déclenchement de sécurité, la vanne reste fermée jusqu’à une intervention volontaire de l’opérateur, éliminant tout risque de remise en gaz accidentelle.
- Fermeture ultrarapide : Le temps de fermeture inférieur à une seconde garantit une réponse immédiate aux situations d’urgence, limitant l’exposition au gaz et protégeant les personnes et équipements.
- Large plage de diamètres : Disponible du ½” (DN 15) au DN 300, cette gamme couvre aussi bien les petites installations que les réseaux industriels de grande capacité biogaz.
- Multi-tension : Compatible 12V CC, 24V CC, 24V CA et 230V CA, l’électrovanne s’intègre aisément dans des armoires de commande aux standards électriques variés.
- Conçue pour le biogaz : Matériaux et conception spécifiquement adaptés aux contraintes chimiques des gaz combustibles issus de la méthanisation (biogaz, digestat gazeux).
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Type | Électrovanne gaz à réarmement manuel, Normalement Fermée (NF) |
| Fluide | Gaz combustibles, biogaz |
| Diamètres nominaux disponibles | ½”, ¾”, 1″, 1″¼, 1″½, 2″, DN 65, DN 80, DN 100, DN 125, DN 150, DN 200, DN 300 |
| Tensions d’alimentation | 12V CC, 24V CC, 24V CA, 230V CA |
| Puissance (VA) | 8 VA, 9 VA, 18 VA, 20 VA (selon modèle) |
| FAF (Force d’Armement / Facteur d’écoulement) | 70, 90, 160, 290, 310, 350, 480, 600, 737 (selon DN) |
| Temps de fermeture | < 1 seconde |
| Position de sécurité | Normalement Fermée (NF), fermeture automatique en l’absence de tension |
| Réarmement | Manuel sous tension uniquement |
| Références disponibles | 092802BIO à 092954BIO (54 références) |
Applications Recommandées
- Installations biogaz et méthanisation : Sécurisation des réseaux de distribution de biogaz issu de digesteurs agricoles, industriels ou urbains, avec coupure automatique en cas de défaut électrique.
- Réseaux de gaz combustibles industriels : Protection des lignes d’alimentation gaz sur brûleurs, fours industriels et chaudières nécessitant une sécurité normalement fermée conforme aux exigences réglementaires.
- Stations d’épuration et valorisation énergétique : Contrôle du biogaz dans les installations de cogénération ou de torchage, où la fiabilité de coupure est impérative. Complétée par une centrale de détection gaz avec capteur catalytique intégré, cette électrovanne assure une protection intégrée contre les fuites.
- Centrales de traitement du biogaz : Intégration dans les systèmes d’épuration, compression et injection réseau du biogaz, sur des diamètres allant jusqu’au DN 300 pour les débits industriels élevés. Un filtre régulateur gaz haute capacité complète utilement ce dispositif de sécurité.
Conseils d’Installation & Maintenance
- Sens d’écoulement obligatoire : Respecter impérativement le sens d’installation indiqué sur le corps de la vanne (flèche gravée). Un montage inversé empêche le bon fonctionnement et compromet la sécurité.
- Réarmement uniquement sous tension : Ne jamais tenter de réarmer manuellement la vanne en l’absence d’alimentation électrique confirmée. Le réarmement manuel sous tension est la seule procédure de remise en service autorisée.
- Vérification périodique du réarmement : Tester régulièrement le déclenchement et le réarmement de la vanne selon le plan de maintenance préventive de l’installation, afin de s’assurer de la réactivité du système de sécurité. Une sirène d’alarme gaz avec signalisation lumineuse complète cette fonction de supervision.
- Compatibilité électrique : Vérifier soigneusement la tension d’alimentation disponible dans l’armoire de commande avant la commande (12V CC, 24V CC, 24V CA ou 230V CA) afin de sélectionner la référence BIO correspondante.
Certifications & Conformité
- Conception conforme aux exigences de sécurité des installations gaz combustibles (application biogaz)
Conçue pour ne laisser aucune place à l’erreur humaine, l’électrovanne gaz à réarmement manuel biogaz est la référence incontournable pour toute installation où la sécurité des personnes et la maîtrise des risques gaz sont non négociables. Du ½” au DN 300, elle sécurise vos réseaux biogaz avec fiabilité et réactivité.
Questions fréquentes
Quelles sont les plages de débit et de pression nominale supportées par cette électrovanne gaz ?
L’électrovanne supporte des pressions jusqu’à 25 bar en fonction du diamètre nominal (DN 1/2″ à DN 2″). Les débits varient selon le DN : environ 50 m³/h pour DN 1/2″ jusqu’à 1200 m³/h pour DN 2″. Consultez la documentation technique complète pour votre DN spécifique.
Quel est le délai de réarmement manuel après une coupure de tension et peut-on l’automatiser ?
Le réarmement est exclusivement manuel et doit être déclenché sous tension par appui sur le bouton de réinitialisation. Ce système intentionnellement non-automatisable garantit la sécurité en biogaz en évitant toute remise en service accidentelle après une défaillance électrique.
Quels délais de livraison pour les différents DN et tensions (12V/24V/230V) disponibles ?
Contactez l’équipe commerciale de neovanne.com pour connaître les stocks et délais spécifiques à votre configuration (DN, tension, raccordement BSP). Les délais varient selon les diamètres et les caractéristiques électriques demandées.
