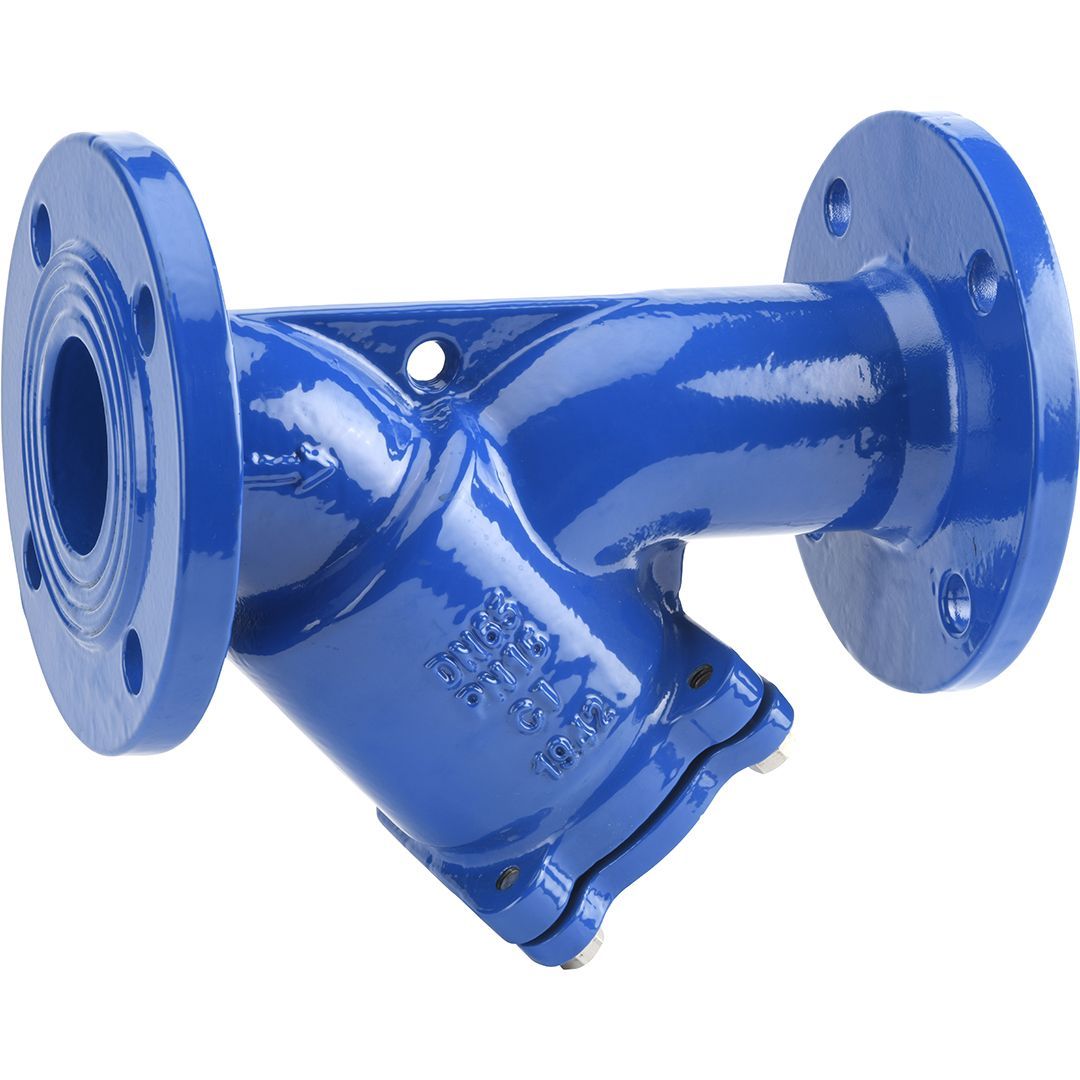

Filtre à tamis en Y fonte époxy à brides PN16, série 233 Sferaco, eau potable ACS, DN50 à DN200
Sur les grands réseaux de distribution d’eau potable ou d’eau industrielle, les impuretés en suspension, sable, tartre, particules de soudure, débris de joint, endommagent les sièges des vannes de régulation et colmatent les membranes des débitmètres. Un filtre à tamis en Y positionné en tête de réseau intercepte ces particules avant qu’elles n’atteignent les équipements sensibles. La série 233 de Sferaco, en fonte GL revêtue époxy avec tamis inox démontable, est conçue pour les grands débits de distribution industrielle.
Le revêtement époxy intérieur et extérieur protège la fonte des attaques chimiques de l’eau et prolonge la durée de vie de l’appareil sans corrosion galvanique. La certification ACS 4MS autorise l’usage sur les réseaux d’eau destinée à la consommation humaine, y compris les installations de production alimentaire et les réseaux collectifs. Le chapeau boulonné avec bouchon de purge taraudé BSP permet un nettoyage du tamis sans démontage complet.
| Paramètre | Valeur |
|---|---|
| Série | 233, Sferaco |
| Type | Filtre en Y à tamis démontable |
| Corps | Fonte GL, revêtement époxy int./ext. |
| Tamis | Inox AISI 304, maille 10/10° |
| Raccordement | Brides PN10/16 RF (raised face) |
| Certification | ACS 4MS, eau potable |
| Pression de service (PS) | 16 bar |
| Température de service | 0°C à +120°C |
| Chapeau | Boulonné avec bouchon de purge BSP |
| Gamme DN | DN50 à DN200 |
Dimensionnement et perte de charge
Le tamis maille 10/10° (1,0 mm) retient les particules supérieures à 1 mm tout en maintenant une section de passage nette suffisante pour limiter la perte de charge à des valeurs acceptables à débit nominal. En pratique, la perte de charge sur filtre propre est inférieure à 0,1 bar à débit nominal sur les DN courants. La montée en perte de charge lors de l’encrassement du tamis est le signal de maintenance : un ΔP de 0,3 à 0,5 bar est généralement retenu comme seuil de nettoyage.
La construction en Y, avec la poche filtrante inclinée à 45° du flux principal, assure une sédimentation naturelle des particules dans la poche même à faible vitesse d’écoulement. Contrairement aux filtres droits, ce design ne nécessite pas un écoulement minimal pour fonctionner, il est efficace dès les premiers débits.
Questions fréquentes
Comment nettoyer le tamis de la série 233 sans arrêter le réseau ?
Fermer les vannes d’isolement amont et aval, purger la pression via le bouchon de purge BSP du chapeau, dévisser le chapeau boulonné, extraire le tamis inox et le nettoyer à l’eau ou à l’air comprimé. Remonter en sens de passage correct. Cette opération prend typiquement 15 à 20 minutes sur un DN100.
Le revêtement époxy est-il compatible avec l’eau potable ?
Oui. Le revêtement époxy intérieur de la série 233 est formulé pour le contact eau potable et fait partie de la qualification ACS 4MS de l’appareil. Il ne libère aucun constituant en quantité susceptible de modifier les caractéristiques organoleptiques ou chimiques de l’eau dans les conditions normales de service.
Quelle maille de tamis choisir pour protéger un compteur d’eau ?
La maille standard 10/10° (1,0 mm) protège efficacement les compteurs volumétriques et les débitmètres électromagnétiques contre les particules grossières. Pour une protection accrue des compteurs à vitesse (Woltman) ou des débitmètres à ultrasons, une maille fine 5/10° (0,5 mm) est disponible sur demande pour certains DN.
