Description

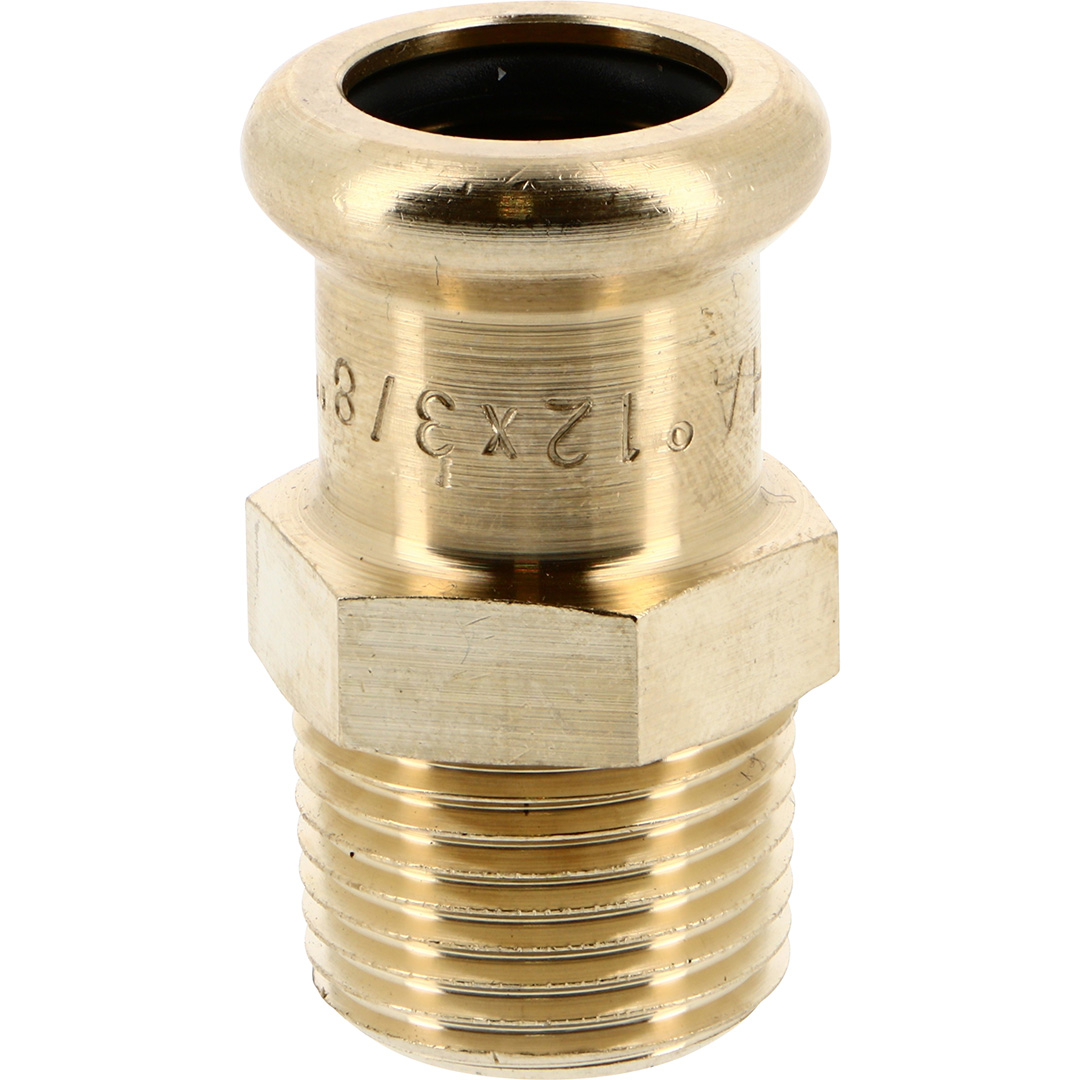

Le mamelon à sertir 8243G de Thermador (gamme PURAPRESS® SANHA®) assure l’étanchéité fiable de vos assemblages sur tube cuivre pour chauffage, eau sanitaire et gaz. Ce composant combine un raccordement à sertir femelle (côté tube) et un filetage mâle (côté tuyauterie), permettant une transition directe vers vos appareils ou robinets sans adaptateur supplémentaire. Fabriqué en laiton bronze sans plomb, il répond aux normes actuelles de qualité de l’eau potable et garantit une compatibilité d’outil à sertir complète sur chantier.
Caracteristiques techniques
- DN disponibles : 40, 50
- Matiere corps : Laiton (bronze au silicium sans plomb CuSi)
- Raccordement sertir : Femelle pour tube cuivre
- Raccordement filetage : Mâle (M)
- Garniture / joint : EPDM (noir) standard
- Temperature de service : −30 °C à +120 °C
- Pression de service : 16 bar (jusqua DN 108 mm)
- Normes et certifications : NF EN 1057, conformite eau potable, gaz naturel et GPL (jusqu’a PN 5)
| Caracteristique | Valeur |
|---|---|
| Matiere | Laiton (bronze silicium sans plomb CuSi) |
| Type raccord | Mamelon mixte femelle sertir × filetage mâle |
| DN disponibles | 40 mm, 50 mm (Ø tube cuivre) |
| Pression de service maxi | 16 bar |
| Temperature minimale | −30 °C |
| Temperature maximale | +120 °C |
| Joint standard | EPDM (noir) |
| Application principale | Chauffage, eau sanitaire, gaz naturel/GPL |
| Classe de produit | Raccord à sertir SANHA® |
Applications industrielles
Le mamelon 8243G intervient sur tous les chantiers de plomberie chauffage, installations d’eau chaude, réseaux de gaz et systèmes mixtes. Son design mixte (sertir femelle + filetage mâle) le rend ideal pour raccorder directement des robinets d’arrêt, vannes de régulation ou appareils terminaux sans manchon intermédiaire. Voici les cas typiques :
- Chauffage central urbain ou individuel : raccordement du tube cuivre à un robinet thermostatique, détendeur ou radiateur.
- Installations d’eau chaude sanitaire (ECS) : jonction entre distribution en cuivre et appareil (chauffe-eau, mitigeur thermostatique).
- Reseaux gaz naturel ou GPL : sertissage sur tube cuivre avec acces filetage mâle vers compteur ou organe de coupure.
- Air comprimé, gaz inertes et conduites de refroidissement : applications auxiliaires jusqu’à 16 bar (DN ≤ 108 mm).
- Installations solaires thermiques (capteurs plats) et vape : versions spéciales FKM disponibles sur commande.
Criteres de selection
Choix du DN : Respectez toujours le diamètre extérieur du tube cuivre. Vous trouverez DN40 et DN50 dans cette gamme ; vérifiez la fiche technique du fabricant de tube (norme NF EN 1057) pour l’épaisseur recommandée.
Temperature et joint : Pour chauffage et eau froide/chaude jusqu’à 120 °C, le joint EPDM standard suffit. Au-delà (systèmes vapeur jusqu’à 160 °C), des joints FKM rouge sont disponibles sur commande.
Pression : Verification systématique de la pression max de votre installation (16 bar en standard). Cas des gaz inflammables : limité à DN ≤ 54 mm et PN ≤ 5 bar (norme DVGW-G 260).
Compatibilite outil : Vérifiez que votre sertisseuse respecte les critères SANHA : pression minimale 30 kN, axe de 14 mm pour diamètres jusqu’à 54 mm inclus ; profils de mâchoires de type SA, M ou V.
Installation et maintenance
- Sertissage correct : Le raccord non sertis est fuyant. Utilisez une sertisseuse conforme aux spécifications SANHA (30 kN minimum, 14 mm d’axe). Suivez strictement les instructions du fabricant d’outil et vérifiez l’usure régulière des mâchoires/boucles.
- Montage filetage : Appliquez un joint de tuyauterie (ruban PTFE ou pâte à pipe) sur le filetage mâle avant le raccordement final. Serrage à clé fixe ou dynamométrique selon la norme de l’installation.
- Pos et orientation : Assurez-vous que le sens filetage mâle correspond à votre tuyauterie aval (montée, descente, déviation). Le raccord à sertir femelle accueille le tube cuivre axial.
- Fonction Push & Stay : La vanne PURAPRESS® conserve le raccord en place sur le tube avant sertissage, facilitant l’installation et augmentant la sécurité du travail.
- Maintenance et remplacement : Aucune usure attendue en service normal. En cas de fuite au filetage, démontez, nettoyez le joint et resserrez. Si la fuite persiste, le joint EPDM peut être remplacé selon les recommandations SANHA (à titre informatif, ce document technique ne détaille pas cette procédure).
FAQ technique
Puis-je utiliser le mamelon 8243G sur du tube cuivre rigide épais (>épaisseur NF EN 1057) ?
Non. SANHA garantit l’étanchéité exclusivement si le tube cuivre respecte les épaisseurs recommandées par NF EN 1057. Un tube sur-épais entraînerait un sertissage partiel ou un défaut d’étanchéité. Consultez la fiche technique du tube et vérifiez l’épaisseur avant la commande.
Quel est l’intérêt de la version DN50 par rapport au DN40 ?
Le DN50 accepte un tube cuivre de Ø 54 mm (designé “54 × 2” ou “54 × 1,5” selon l’épaisseur) et offre un débit superieur. Choisissez DN50 pour les installations haute puissance (chauffage urbain, collectifs) et DN40 pour les petits raccords (radiateurs, boucles sanitaires). Votre débit requis et la chute de pression détermine le choix final.
Est-ce que je peux sertir ce raccord avec une sertisseuse bas de gamme (18 kN) ?
Non. Les sertisseuses compactes 18 kN sont limitees à DN ≤ 28 mm. Pour DN40 et DN50, vous avez obligatoirement besoin d’une sertisseuse de 30 kN minimum avec un axe de 14 mm de diamètre, comme stipule par SANHA. Une sertisseuse insuffisante risque un sertissage incomplet et des fuites. Vérifiez vos outils avant la commande de raccords.
Télécharger la fiche technique (PDF)
Pour toute question technique sur le choix, le sertissage ou la compatibilité du mamelon 8243G avec votre installation, contactez nos techniciens NEOVANNE. Ils vous conseilleront sur le DN, la pression et les outils adequats à votre chantier.
