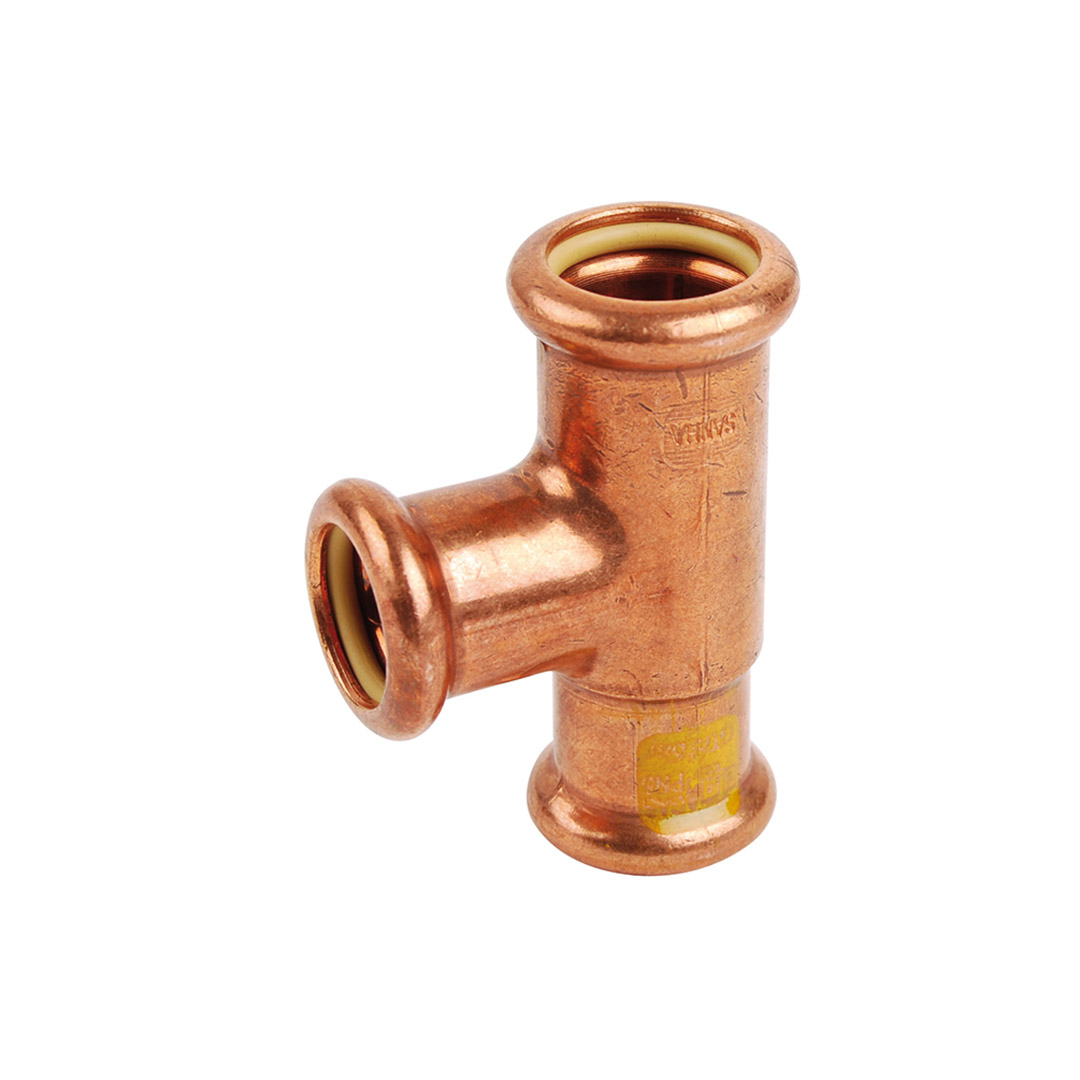

Té égal à sertir cuivre THERMADOR gamme gaz — Ø42 à Ø54

Les tés égaux à sertir cuivre THERMADOR (gamme 10130) répondent aux besoins critiques des installateurs gaz et chauffage. Contrairement aux raccords filetés traditionnels, le sertissage garantit une étanchéité pérenne sans risque de fuites récurrentes, tout en supprimant les phénomènes de dégrippage. Disponibles en divers diamètres, ces raccords en cuivre bronze sans plomb CuSi assurent la conformité aux normes de qualité de l’eau potable et gaz. Pour les systèmes complets de robinetterie et accessoires pour gaz, THERMADOR propose une gamme cohérente de raccords adaptés aux applications gaz naturel, GPL et air comprimé.

Gammes et variantes SANHA®-Press disponibles

THERMADOR commercialise plusieurs gammes de raccords à sertir cuivre SANHA®, adaptées à différentes applications fluides :

• SANHA®-Press Water (série 6000) : joint EPDM noir, –30°C à +120°C, eau potable, chauffage, ECS, vapeur (sur demande), fluides réfrigérants, eaux usées — pression 16 bar max
• SANHA®-Press Gas (série 10000/11000) : joint HNBR jaune, –20°C à +75°C, gaz naturel (jusqu’à PN 5 bar), GPL, air comprimé sec — marquage jaune distinctif
• SANHA®-Press Solar (série 12000/13000) : joint FKM rouge + EPDM, installions solaires plates et collecteurs sous vide, eau de refroidissement — sur commande
• PURAPRESS® (série 8000) : variante premium eau potable

Le présent produit appartient à la gamme SANHA®-Press Gas (10130), optimisée pour les installations gaz naturel et GPL.

Applications industrielles

Ces raccords à sertir s’installent dans les secteurs gaz, chauffage, sanitaire et air comprimé. Leur configuration en té égal (trois sorties de même diamètre) les destine aux distributions en étoile ou aux dérivations symétriques. Les installateurs en robinetterie et accessoires pour gaz apprécient particulièrement la fiabilité du sertissage face aux vibrations et aux variations thermiques. Consultez également notre sélection de raccords complémentaires.

• Installation gaz naturel et GPL : Réseaux d’alimentation jusqu’à PN 5 bar, dérivations vers appareils (chaudière, cuisinière, radiateur gaz). Garantie d’étanchéité durable sans maintenance périodique.
• Systèmes de chauffage et ECS : Bien que cette référence gaz supporte jusqu’à 75°C, elle convient aux circuits basse température (chauffage au sol, circuits de mélange). Pour ECS haute température (>80°C), privilégier gamme Water (6000).
• Air comprimé sec et gaz inertes : Réseaux de distribution d’air comprimé jusqu’à 16 bar sur tubes cuivre de petit diamètre (Ø42, Ø54 = débit limité, adaptés aux dérivations). Joint HNBR accepte concentrations huile ≤ 25 mg/m³.
• Installations solaires thermiques : Bien que non standard pour cette gamme, les profils de sertissage SANHA® autorisent montage en collector solaire plat/vide sur demande (consulter gamme 12000/13000).
• Réseaux d’extinction d’incendie : Configurations humides, eau douce, compatibilité 16 bar confirmée.

Critères de sélection

FAQ technique

Q1. Quelle est la différence entre un raccord à sertir et un raccord fileté ?

Le raccord à sertir (Press) crée une liaison mécanique permanente par déformation plastique du tube cuivre et compression annulaire du raccord. Avantages : pas de couple de serrage à maîtriser (source erreur courante), pas de risque dégrippage futur, pas de résidu filetage (copeaux = colmatage en gaz). Inconvénient : nécessite outil spécifique (sertisseuse). Le raccord fileté utilise un joint (PTFE, chanvre, pâte) soumis à vieillissement thermique — perte étanchéité progressive après 10–20 ans sur gaz.

Q2. Puis-je utiliser cette gamme gaz (10130) sur circuit eau chaude >80°C ?

Non recommandé. La gamme gaz (SANHA®-Press Gas, série 10000) supporte jusqu’à 75°C avec joint HNBR. Au-delà, le matériau du joint commence à relaxer (perte de compression). Pour eau chaude sanitaire et chauffage haute température, THERMADOR propose gamme Water (série 6000) avec joint EPDM, plage –30°C à +120°C. Le marquage jaune sur gamme gaz aide à éviter confusion : jaune = gaz ≤75°C, pas jaune = eau potable ≤120°C.

Q3. Quel outil de sertissage me faut-il pour ces raccords Ø42/Ø54 ?

Sertisseuse portable ou fixe avec pression hydraulique ≥ 30 kN et axe diamètre 14 mm minimum. Marques reconnues par SANHA® : Rothenberger, Ridgid, Viega TH Pro, Watts, Flamco Stauff… Assurez-vous que les mâchoires/boucles à sertir disponibles pour votre machine affichent profils SA, M ou V (profils « universels »). Les profils anciens « S » seul ne sont pas garantis. Pression insuffisante = sertissage incomplet, fuite immédiate. Test simple : sertir un raccord sur chute tube, pousser manuellement le raccord axial — s’il glisse, outil sous-dimensionné.

Q4. Ces raccords supportent-ils les cycles de pression (démarrage/arrêt répétés) sur réseau gaz ?

Oui, conception SANHA® sertissage validée pour 100 000+ cycles pression sur gammes gaz. La liaison mécanique étant pérenne, pas d’usure garniture ou relâchement joint. En revanche, cycles thermiques extrêmes (–20°C studio non chauffé à +75°C zone chauffée en hiver) sur longue durée peuvent générer micro-fissure tube (fatigue cuivre), mais pas du ressort du raccord lui-même.

Q5. Puis-je re-sertir un raccord mal assemblé la première fois ?

Non. Une fois matière cuivre déformée par la sertisseuse, sa structure cristalline change. Essayer re-sertir crée double anneau = géométrie instable, risque fuite élevé. Toujours remplacer raccord en cas sertissage imparfait. Si vous hésitez sur qualité sertissage, envoyer photo ou faire test pression léger (0,5 bar + savon) avant mise en service.

Documentation technique

Télécharger la fiche technique (PDF) — Spécifications complètes SANHA®, tableaux compatibilité fluides/joints/températures, procédure test ATG.

Besoin d’assistance technique ? Notre équipe spécialisée en robinetterie gaz et chauffage sertie reste à votre service pour confirmer compatibilité outil, dimensionnement réseau ou dépannage sertissage. Contactez nos techniciens B2B pour devis ou conseil de sélection sur vos projets installation gaz/chauffage.
