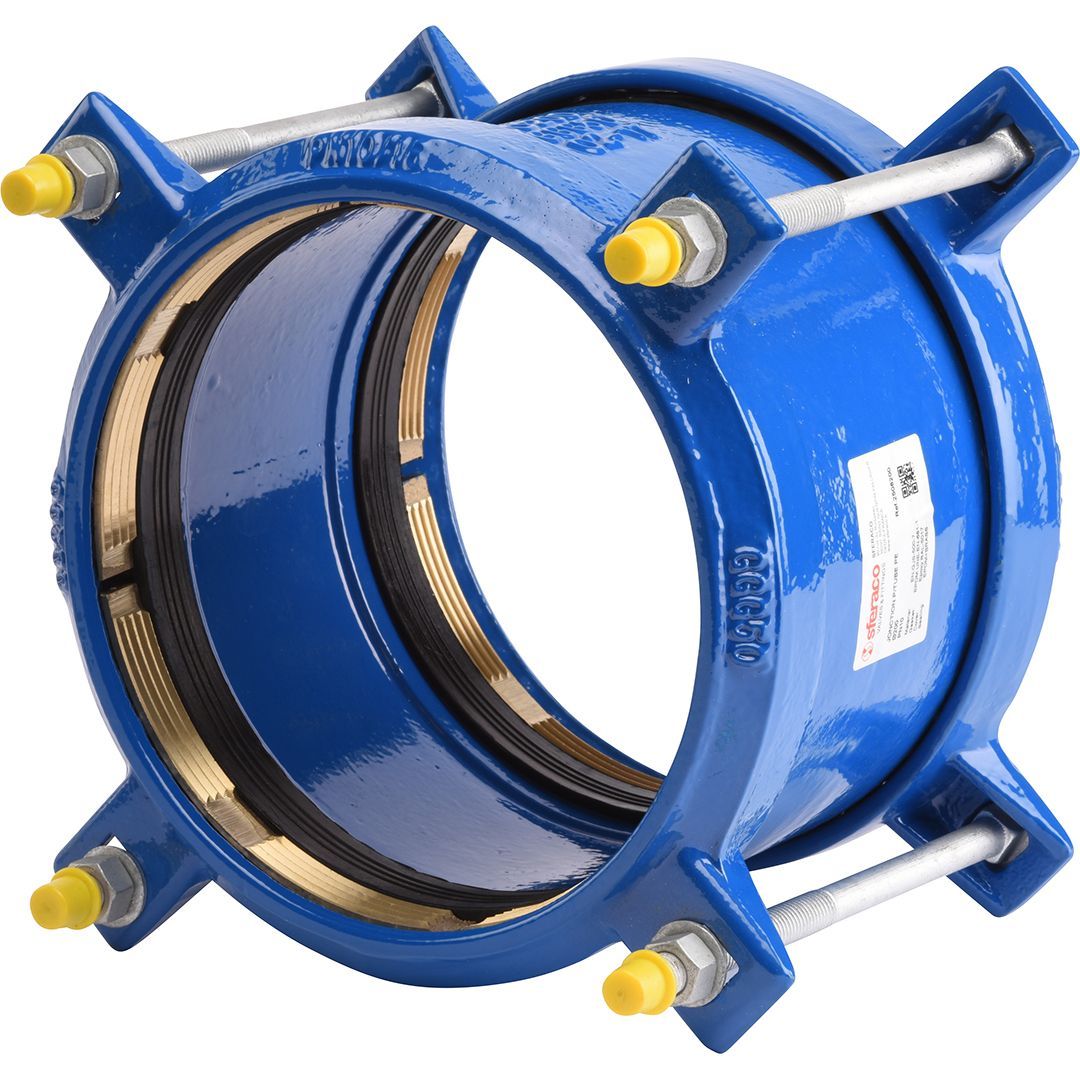

Sur les réseaux enterrés d’eau potable, le problème qui coûte le plus cher n’est pas la fuite elle-même — c’est l’excavation pour y accéder. Un raccord qui se déboîte sous la pression cyclique ou sous les contraintes de tassement du sol oblige à remettre en fouille l’ensemble du tronçon. Le manchon verrouillé autobuté série 2508 répond directement à ce risque : son système de verrouillage mécanique maintient les tubes PVC ou PE en position sous pression, même si le tube tente de se rétracter lors des cycles thermiques ou des variations de charge hydraulique.

Le verrouillage fonctionne par bague autobloquante intégrée dans le corps en fonte ductile GS. Lorsque la pression interne pousse le tube vers l’extérieur, la bague mord davantage dans la surface extérieure du tube — plus la traction est forte, plus le maintien est ferme. Ce principe dit “autobuté” supprime le risque de déboîtement progressif sans nécessiter de contre-buée béton systématique, sous réserve des règles de pose spécifiques au fabricant selon le diamètre et la pression.

Caractéristiques techniques — DN63 PN16

Matériaux et protection anticorrosion

Le corps en fonte ductile GS (EN-GJS) offre une résistance aux chocs et aux contraintes de tassement du sol bien supérieure à la fonte grise. En milieu enterré, les raccords subissent des contraintes mécaniques complexes : pression interne, charge de remblai, mouvement différentiel entre les différents types de sol (argile, sable, roche). La fonte GJS absorbe ces contraintes sans se fissurer là où la fonte grise se briserait.

Le revêtement époxy intérieur/extérieur protège le corps fonte contre la corrosion en milieu enterré — sols acides, eaux agressives chargées en CO₂, zones à fort gradient électrolytique. L’épaisseur standard du revêtement époxy pour les pièces de raccordement d’eau potable est typiquement de 250 à 400 µm, conforme aux recommandations de la norme NF EN 14901. Les joints en EPDM sont certifiés compatibles eau potable — matériau choisi pour sa résistance à la chloration et son comportement stable sur une plage 0/+60 °C.

Certification ACS et 4MS — exigences réglementaires

La certification ACS (Attestation de Conformité Sanitaire) est obligatoire en France pour tout raccord en contact avec l’eau destinée à la consommation humaine — article R.1321-49 du Code de la Santé Publique. Sans cette certification, la mise en service sur un réseau AEP (Alimentation en Eau Potable) est réglementairement impossible. La conformité 4MS élargit cette certification aux marchés allemand, néerlandais et britannique selon le cadre harmonisé européen pour les matériaux en contact avec l’eau potable.

Pour les marchés publics de travaux de canalisations d’eau potable (marchés CCTP selon le fascicule 71 du CCTG), la fourniture de la fiche de déclaration sanitaire est obligatoire lors du dossier de conformité. La série 2508 répond à cette exigence sans démarche supplémentaire.

Compatibilité tubes PVC et PE

Le manchon série 2508 accepte les tubes PVC-U (non plastifié) et PE (polyéthylène) selon la norme EN 12201 ou EN 1452. Pour DN63, les tolérances dimensionnelles sont définies par les normes produit : un tube PE63 PN16 présente un diamètre extérieur nominal de 63 mm avec une tolérance selon EN 12201 typiquement de ±0,4 mm. La bague autobloquante s’adapte à cette plage de tolérance. En revanche, les tubes de qualité ou fabricants non conformes aux normes EN peuvent présenter des diamètres extérieurs hors tolérance — vérifier la conformité du tube avant assemblage.

Attention : le manchon n’est pas compatible avec les tubes en PVC-C (chloré), en PVDF ou en acier. Pour les réseaux mixtes avec segments en fonte, prévoir des pièces de transition spécifiques. La surface extérieure du tube au niveau de l’emboîtement doit être propre, sans bavure d’usinage ni déformation — un chanfrein léger à l’extrémité du tube facilite l’introduction et évite d’endommager le joint EPDM lors du montage.

Mise en œuvre et règles de pose

Le montage du manchon série 2508 est réalisable sans outil spécial pour les petits diamètres (DN50-DN75) : introduction du tube, serrage des boulons de blocage en croix par passes successives jusqu’au couple prescrit par le fabricant. Pour les diamètres supérieurs, utiliser une clé dynamométrique — un sous-serrage laisse la bague inactive, un sur-serrage peut déformer le tube plastique.

En tranchée, positionner le manchon sur une zone de sol stable, sans point dur ou cailloux sous le corps fonte. L’anneau de travail de 200 mm d’écartement distribue les contraintes sur une longueur suffisante. Après remblayage, un essai de pression à 1,5 fois la pression de service est recommandé avant fermeture définitive de la tranchée — c’est à ce moment-là que les éventuels défauts d’assemblage se révèlent, pas après.
