Manchon Compensateur Épichlorhydrine Série 1563 : La Solution Technique pour le Gaz et les Produits Chimiques
À partir de 326,00 € HT
Série 1563 – Manchon Compensateur Épichlorhydrine (ECO). Idéal pour le gaz (butane, propane), les huiles minérales et les solutions salines. Son soufflet en ECO offre une excellente résistance aux gaz et une faible perméabilité. Brides tournantes PN10/16, longueur 130 mm, PS 16 bar, TS -25°C/+90°C. La solution technique pour sécuriser vos réseaux.
Sélectionner votre référence
| DN | Matière | Pression Nominale (bar) | Référence | Diamètre de tube (mm) | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|---|
| DN: 125 | Matière: Acier | Pression Nominale (bar): | Référence: 1563025 | Diamètre de tube (mm): 10 | Prix: 326,00 € | Disponibilité: En stock | ||
| DN: 65 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 1563066 | Diamètre de tube (mm): 10 | Prix: 872,00 € | _delai_expedition: Expédition sous 5 jours | ||
| DN: 100 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 1563101 | Diamètre de tube (mm): 10 | Prix: 1043,00 € | _delai_expedition: Expédition sous 5 jours | ||
| DN: 200 | Matière: Acier | Pression Nominale (bar): 10 | Référence: 1563200 | Diamètre de tube (mm): 10 | Prix: 773,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Acier | Pression Nominale (bar): 10 | Référence: 1563250 | Diamètre de tube (mm): 10 | Prix: 1146,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Acier | Pression Nominale (bar): 10 | Référence: 1563300 | Diamètre de tube (mm): 10 | Prix: 1409,00 € | _delai_expedition: En stock | ||
| DN: 32 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 1563032 | Diamètre de tube (mm): 10 | Prix: 352,00 € | _delai_expedition: En stock | ||
| DN: 40 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 1563040 | Diamètre de tube (mm): 10 | Prix: 364,00 € | _delai_expedition: En stock | ||
| DN: 50 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 1563050 | Diamètre de tube (mm): 10 | Prix: 366,00 € | _delai_expedition: En stock | ||
| DN: 65 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 1563065 | Diamètre de tube (mm): 10 | Prix: 383,00 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 1563080 | Diamètre de tube (mm): 10 | Prix: 416,00 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 1563100 | Diamètre de tube (mm): 10 | Prix: 455,00 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 1563125 | Diamètre de tube (mm): 10 | Prix: 530,00 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 1563150 | Diamètre de tube (mm): 10 | Prix: 625,00 € | _delai_expedition: En stock |
Manchon Compensateur Épichlorhydrine Série 1563 : La Solution Technique pour le Gaz et les Produits Chimiques

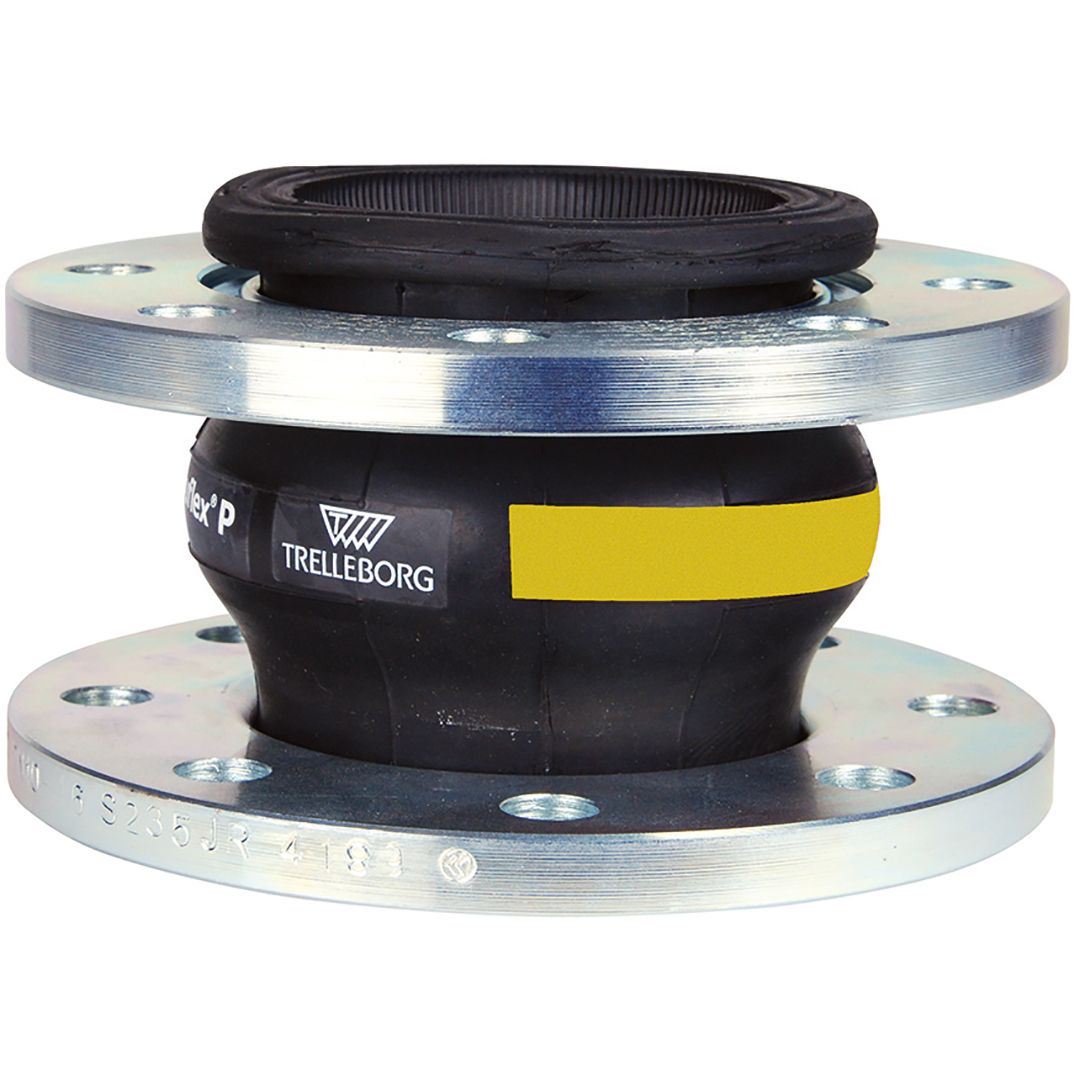

Le manchon compensateur Teguflex Série 1563 est un équipement de haute technicité, conçu par TRELLEBORG pour les applications industrielles nécessitant une excellente résistance aux gaz et à certains produits chimiques. Il est particulièrement recommandé pour les réseaux transportant du gaz butane ou propane, des huiles minérales, des solutions salines et des alcalis.
Sa fonction principale est d’absorber les dilatations thermiques, d’isoler les vibrations et d’amortir le bruit dans les canalisations. Son soufflet est fabriqué en Épichlorhydrine (ECO) de couleur jaune, un élastomère spécial reconnu pour sa faible perméabilité aux gaz et sa bonne résistance chimique. Pour des applications complémentaires, découvrez notre manchon antibruit EPDM à inserts taraudés qui offre des solutions d’amortissement supplémentaires.
Avantages Clés et Points Forts
- Excellente Résistance aux Gaz : Le soufflet en ECO offre une faible perméabilité, ce qui en fait le choix idéal pour les applications avec du gaz butane et propane.
- Bonne Compatibilité Chimique : Il résiste efficacement à l’eau, aux solutions salines, aux alcalis et aux huiles minérales.
- Absorption Efficace des Contraintes : Il compense les mouvements de dilatation (axiaux, latéraux, angulaires) et réduit les nuisances sonores et vibratoires du réseau.
- Installation Simplifiée : Les brides tournantes PN10/16 en acier facilitent grandement l’alignement des trous de boulons lors du montage.
- Conception Robuste et Standardisée : Doté d’une bague de maintien en acier et d’une longueur de 130 mm, il s’intègre facilement dans les installations industrielles.
Caractéristiques Techniques Générales
| Caractéristique | Spécification |
|---|---|
| Type d’équipement | Manchon compensateur à brides, Teguflex P® YE Jaune |
| Matériaux | Soufflet Épichlorhydrine (ECO), Brides Acier |
| Pression de Service (PS) | 16 bar |
| Plage de Température (TS) | -25°C à +90°C |
| Raccordement | À brides tournantes PN10/16 |
| Écartement | 130 mm |
La Série 1563 est la solution de référence pour sécuriser vos réseaux de gaz et de produits chimiques, alliant performance d’étanchéité et absorption des vibrations.
Questions fréquentes
Quelles sont les pressions nominales supportées par ce manchon compensateur et quelles applications gaz sont concernées ?
Le Série 1563 supporte les pressions PN 16 et PN 146 bar. Il est spécifiquement conçu pour le butane, le propane, les huiles minérales, les solutions salines et alcalis, garantissant une résistance optimale aux gaz et produits chimiques agressifs.
Quel matériau compose ce manchon et pourquoi l’épichlorhydrine est-elle mentionnée dans la désignation ?
Le corps est en acier avec raccordement par brides (DN 10). L’épichlorhydrine indique la composition de l’élastomère interne, offrant une résistance chimique supérieure face aux produits agressifs transportés.
Quel est le délai de livraison pour commander ce manchon compensateur Série 1563 ?
Pour connaître les délais de disponibilité et de livraison, consultez le stock en temps réel et passez commande directement sur neovanne.com, qui propose des tarifs B2B compétitifs avec livraison rapide.
Produits associés
| DN | 100, 125, 150, 200, 250, 300, 32, 40, 50, 65, 80 |
|---|---|
| Matière | Acier |
| Ecartement (mm) | 130 |
| Raccordement | Brides |
| Pression Nominale (bar) | 146, 16 |
| Température Mini (°C) | -25 |
| Température Maxi (°C) | 90 |
| Référence | 1563025, 1563032, 1563040, 1563050, 1563065, 1563066, 1563080, 1563100, 1563101, 1563125, 1563150, 1563200, 1563250, 1563300 |
| Diamètre de tube (mm) | 10 |
