Description

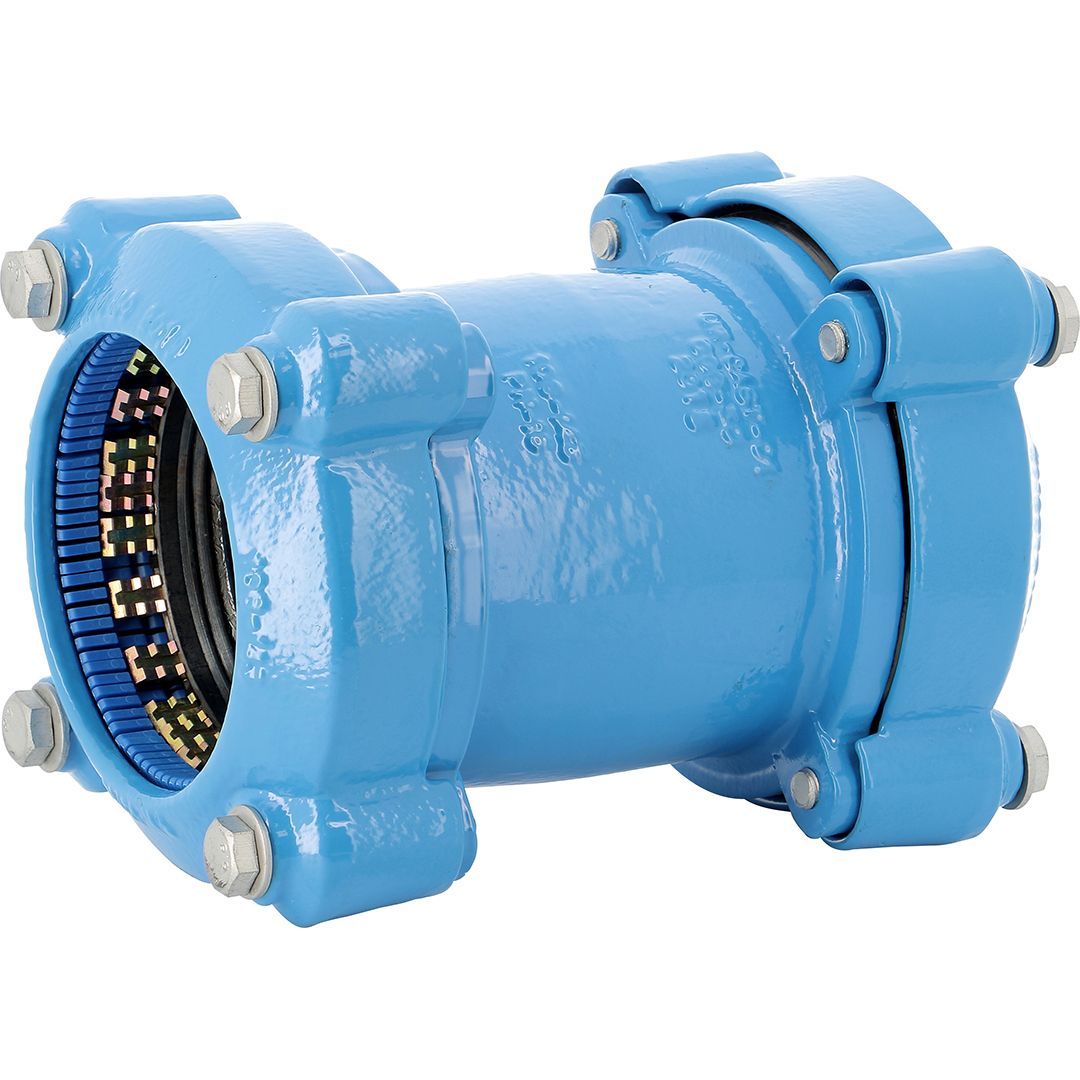

Raccordement universel de tubes hétérogènes sans butée béton, manchon fonte verrouillé large plages série 2507, plage 46-70 mm, PN16, ACS
Sur les réseaux d’eau anciens, les diamètres extérieurs réels des tubes en place ne correspondent presque jamais parfaitement aux cotes nominales théoriques : fonte grise des années 1950, acier galvanisé d’époque, fibro-ciment, PE ou PVC posé à des décennies d’intervalle, les écarts atteignent couramment 10 à 20 mm sur la même DN nominale. Raccorder deux tubes de natures différentes avec un manchon standard nécessiterait des adaptateurs intermédiaires coûteux et chronophages.
Le manchon universel verrouillé large plages série 2507 résout ce problème en une seule pièce. Sa plage d’adaptation de 46 à 70 mm de diamètre extérieur couvre un spectre de tubes correspondant approximativement aux DN40 à DN65 selon les matériaux. Les bagues de verrouillage en acier trempé assurent la tenue à l’arrachement axial, le manchon est autobuté, sans butée béton nécessaire.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Série | 2507, manchon universel verrouillé large plages autobuté |
| Corps | Fonte ductile GS (graphite sphéroïdal) |
| Revêtement | Époxy intérieur/extérieur |
| Bague de verrouillage | Acier trempé, système Grip |
| Joints d’étanchéité | EPDM, compatible eau potable |
| Plage diamètre extérieur | 46 mm à 70 mm |
| Écartement (longueur) | 240 mm |
| Pression de service (PS) | 16 bar (PN16) |
| Température de service | 0 °C à +60 °C |
| Certifications | ACS, eau potable / 4MS (acceptation mutuelle européenne) |
| Tubes compatibles | Fonte grise, fonte ductile, acier, PVC-U, PE, fibro-ciment |
Plage 46-70 mm, quels tubes en pratique
La plage 46-70 mm correspond à des diamètres extérieurs très différents selon les matériaux et les normes de fabrication. En pratique, cette plage couvre notamment les tubes PE DN50 (Ø ext 63 mm selon EN 12201 SDR 11/17), les tubes PVC-U DN50 (Ø ext 63 mm selon EN 1452), les tubes acier DN40 (Ø ext 48,3 mm) et DN50 (Ø ext 60,3 mm selon EN 10255), ainsi que certains tubes fonte anciens de DN50 dont le diamètre extérieur varie selon l’époque de fabrication.
La règle à respecter avant toute commande : mesurer le diamètre extérieur réel des deux tubes à raccorder avec un pied à coulisse ou un ruban de périmètre, et vérifier que les deux mesures tombent dans la plage 46-70 mm. Si un tube est en dehors de cette plage, un autre manchon de la gamme 2507 avec une plage différente est nécessaire, la gamme couvre des plages allant de 26-46 mm jusqu’à plus de 300 mm.
Système autobuté, tenue à l’arrachement axiale sans maçonnerie
Un manchon non verrouillé s’appuie uniquement sur la friction entre le joint EPDM et la paroi du tube pour résister aux efforts axiaux. En pression, la force de poussée axiale sur un DN50 à 16 bar atteint environ 3 500 N, suffisante pour déboîter un manchon simple. Le système Grip de la série 2507 supprime ce risque par une bague dentée en acier trempé qui s’enfonce mécaniquement dans la paroi externe du tube lors du serrage.
Le caractère “autobuté” signifie que le manchon reprend lui-même les efforts de poussée hydraulique sans nécessiter de butée béton coulée à l’extérieur de la tranchée. Sur les réseaux en réhabilitation ou en milieu urbain dense où couler du béton représente un coût et un délai importants, cet avantage est déterminant. L’activation du verrouillage est automatique lors du serrage des vis de bride, aucun outillage spécifique requis au-delà d’une clé dynamométrique standard.
Certifications ACS et 4MS, exigences eau potable
L’ACS (Attestation de Conformité Sanitaire) est obligatoire en France pour toutes les pièces en contact avec l’eau destinée à la consommation humaine, selon le décret n°2001-1220 du 20 décembre 2001 et l’arrêté du 29 mai 1997. La certification couvre les matériaux en contact direct avec l’eau : revêtement époxy intérieur et joints EPDM. L’absence d’ACS interdit légalement l’usage sur un réseau public d’eau potable.
La certification 4MS (Four Member States, Allemagne, France, Pays-Bas, Royaume-Uni) est un système d’acceptation mutuelle qui facilite les marchés européens transfrontaliers. Un produit certifié 4MS est reconnu conforme dans les quatre pays signataires sans retests nationaux supplémentaires. Pour les maîtres d’ouvrage publics travaillant sur des marchés européens, cette double certification simplifie les procédures administratives.
Applications, réparation réseau, extension, hétérogénéité matériaux
La réparation urgente d’une canalisation cassée est le cas d’usage le plus fréquent en réseau urbain. Un tronçon de fonte ductile DN50 qui éclate en tranchée doit être réparé rapidement, souvent avec les matériaux disponibles sur le véhicule. Le manchon série 2507 permet de raccorder deux extrémités de tubes dont les diamètres extérieurs tombent dans la plage 46-70 mm, quelle que soit leur nature exacte. L’installation s’effectue en moins de 30 minutes par deux agents.
En extension de réseau, le raccordement d’une conduite neuve PE100 sur un réseau existant en fonte grise ou en PVC bi-orienté pose souvent le problème de la transition de matériau. Les diamètres extérieurs sont proches mais non identiques selon les normes, la large plage du 2507 absorbe cet écart sans pièce de transition dédiée.
En irrigation agricole, les réseaux comportent fréquemment des tubes de différentes générations posés au fil des années. Un agriculteur raccordant une zone neuve en PE100 sur un réseau existant en PVC des années 1980 utilise typiquement un manchon large plages pour éviter d’avoir à remplacer le bout de tuyauterie en place.
Procédure de montage
| Étape | Action | Point de vigilance |
|---|---|---|
| 1 | Mesurer Ø ext réel des deux tubes | Vérifier que les deux valeurs sont dans 46-70 mm |
| 2 | Ébavurer, nettoyer et sécher les extrémités de tubes | Enlever rouille, revêtement bitumeux, peinture épaisse sur 15 cm |
| 3 | Lubrifier les joints EPDM avec savon liquide ou graisse alimentaire | Ne pas utiliser de produit pétrolier sur EPDM |
| 4 | Centrer le manchon, 120 mm d’emboîtement de chaque côté | Vérifier l’alignement axial avant serrage |
| 5 | Serrer les vis en croix, plusieurs passes | Couple de serrage selon fiche constructeur, typiquement 25-40 N·m |
| 6 | Montée en pression progressive, contrôle visuel à PS + 50 % | En cas de suintement, serrer les vis par demi-tour supplémentaire |
Questions fréquentes
Comment savoir si la plage 46-70 mm du manchon 2507 couvre mon installation existante en fonte grise DN50 ?
Les tubes en fonte grise (non ductile) anciens fabriqués selon les normes françaises pré-1970 ont des diamètres extérieurs qui varient selon le constructeur et la série, typiquement de 58 à 66 mm pour le DN50 selon les séries “a” ou “b”. Mesurer le diamètre extérieur réel avec un pied à coulisse à plusieurs endroits du tube (ovalisations possibles). Si la mesure se situe entre 46 et 70 mm, le manchon 2507 est compatible. Pour les tubes fonte DN50 de fabrication récente (ISO 2531), le Ø ext standard est 66 mm, dans la plage.
Peut-on raccorder des tubes de diamètres différents avec un seul manchon 2507, par exemple PE Ø63 mm d’un côté et acier Ø60,3 mm de l’autre ?
Oui, c’est précisément l’usage prévu. Le manchon 2507 large plages est symétrique mais chaque côté s’adapte indépendamment à son tube grâce aux joints EPDM compressibles et aux bagues Grip indépendantes. PE Ø63 mm d’un côté (dans la plage) et acier Ø60,3 mm de l’autre (dans la plage), les deux côtés sont correctement étanchés et verrouillés. Cette capacité de raccordement hétérogène est l’avantage principal par rapport à un manchon standard à cotes fixes.
Quelle différence entre la série 2507 et la série 2509 dans la gamme Neovanne ?
Les deux séries sont des raccords verrouillés autobutés en fonte GS avec revêtement époxy et joints EPDM ACS. La différence est fonctionnelle : la série 2507 est un manchon (tube à tube), conçu pour joindre deux extrémités de tubes en ligne. La série 2509 est un adaptateur de bride, conçu pour raccorder un tube lisse à une bride PN10/16 existante (vanne, clapet, pompe). Pour un raccordement tube-tube, choisir le 2507 ; pour un raccordement tube-bride, choisir le 2509.
