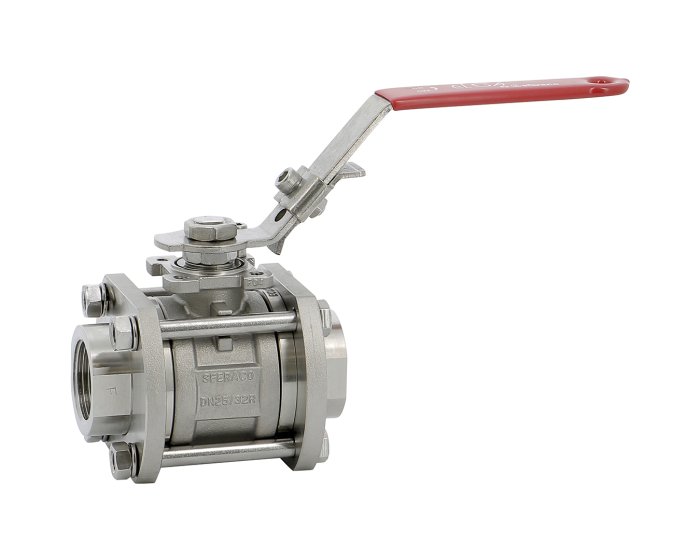

ELITBSP – Robinet à Tournant Sphérique 3 Pièces Brides Tournantes ELSA BSP
À partir de 89,52 € HT
Robinet sphérique ELITBSP 3 pièces inox 1.4409 brides tournantes BSP. 63 bar, -50/+210°C, passage intégral, ATEX, CE 1935/2004, FDA, émissions fugitives certifiées.
Sélectionner votre référence
| DN | Matière | Pression Nominale (bar) | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|
| DN: 8 | Matière: Inox | Pression Nominale (bar): 63 | Référence: ELITBSP08 | Prix: 165,70 € | Disponibilité: En stock | ||
| DN: 12 | Matière: Inox | Pression Nominale (bar): 63 | Référence: ELITBSP12 | Prix: 165,70 € | _delai_expedition: En stock | ||
| DN: 15 | Matière: Inox | Pression Nominale (bar): 63 | Référence: ELITBSP15DEG | Prix: 89,52 € | _delai_expedition: Expédition sous 5 jours | ||
| DN: 15 | Matière: Inox | Pression Nominale (bar): 63 | Référence: ELITBSP15 | Prix: 165,70 € | _delai_expedition: En stock | ||
| DN: 20 | Matière: Inox | Pression Nominale (bar): 63 | Référence: ELITBSP20 | Prix: 223,00 € | _delai_expedition: En stock | ||
| DN: 25 | Matière: Inox | Pression Nominale (bar): 63 | Référence: ELITBSP25 | Prix: 299,00 € | _delai_expedition: En stock | ||
| DN: 32 | Matière: Inox | Pression Nominale (bar): 63 | Référence: ELITBSP32 | Prix: 378,00 € | _delai_expedition: En stock | ||
| DN: 40 | Matière: Inox | Pression Nominale (bar): 63 | Référence: ELITBSP40 | Prix: 499,00 € | _delai_expedition: En stock | ||
| DN: 50 | Matière: Inox | Pression Nominale (bar): 50 | Référence: ELITBSP50 | Prix: 792,00 € | _delai_expedition: En stock |
ELITBSP – Robinet à Tournant Sphérique 3 Pièces Brides Tournantes ELSA BSP Inox 1.4409 – Sectionnement Premium Industries Sensibles
Le robinet à tournant sphérique ELSA série ELITBSP révolutionne le sectionnement dans les industries sensibles par sa
construction inox 1.4409 premium et ses brides tournantes révolutionnaires. Spécialement
conçu pour les applications pharmaceutiques, cosmétiques, agroalimentaires et chimiques, cet instrument
de sectionnement 3 pièces garantit une fiabilité exceptionnelle jusqu’à 210°C et 63 bars, combinant
performance technique et facilité d’installation grâce à ses brides tournantes brevetées.
Avantages Clés
Ce robinet se distingue par ses brides tournantes révolutionnaires qui éliminent
les contraintes d’alignement lors du montage et permettent une installation facilitée même dans
les espaces les plus restreints. La construction inox EN 1.4409 (316L) offre
une résistance chimique exceptionnelle et une compatibilité parfaite avec les fluides les plus
exigeants des industries réglementées.
Le passage intégral garantit des pertes de charge minimales et un nettoyage optimal,
essentiel pour les applications hygiéniques. L’étanchéité certifiée émissions fugitives ISO 15848-1:2015
assure une protection environnementale maximale et répond aux exigences les plus strictes de
sécurité industrielle, complétée par des clapets anti-retour inox performants pour les applications nécessitant une protection additionnelle.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | ELITBSP – Robinet sphérique ELSA BSP |
| Construction | 3 pièces à brides tournantes |
| Corps | Inox EN 1.4409 (316L) |
| Sphère | Inox EN 1.4409 passage intégral |
| Axe | Inox EN 1.4409 inéjectable |
| Sièges | TFM1600 haute performance |
| Joints de corps | TFM1600 FDA/USP |
| Presse-étoupe | 3 joints chevrons + rondelle glissement |
| Raccordement | BSP taraudé (cylindrique) |
| Gamme dimensionnelle | DN8 (1/4″) à DN50 (2″) |
| Pression de service (PS) | 63 bar (jusqu’à DN40) |
| Température de service | -50°C à +210°C |
| Commande | Levier cadenassable |
| Motorisation | Platine ISO 5211 (option) |
| Système antistatique | Double protection ATEX |
| Durée de garantie | 5 ans fabricant |
Technologie Brides Tournantes Brevetée
Les brides tournantes ELSA révolutionnent l’installation en permettant :
- Alignement automatique : Rotation libre pour ajustement parfait des perçages
- Installation simplifiée : Montage sans contrainte dans tous les espaces
- Réduction des temps : Installation 3 fois plus rapide qu’avec brides fixes
- Maintenance facilitée : Démontage/remontage sans dépose de tuyauterie
Applications Industries Sensibles
Le robinet ELITBSP trouve son application critique dans les industries les plus exigeantes
nécessitant pureté, traçabilité et sécurité maximales :
- Industries pharmaceutiques : Sectionnement process de synthèse et purification
- Cosmétiques : Contrôle des flux de matières premières sensibles
- Agroalimentaire : Sectionnement circuits de production alimentaire
- Biotechnologies : Isolation des bioréacteurs et systèmes stériles
- Chimie fine : Contrôle des fluides haute pureté et solvants
Construction Inox 1.4409 Premium
L’acier inoxydable EN 1.4409 (équivalent 316L) offre une résistance chimique exceptionnelle
aux acides organiques, chlorures et environnements corrosifs. Cette nuance premium, spécialement
sélectionnée pour sa faible teneur en carbone, garantit une résistance optimale à la corrosion
intergranulaire après soudage, complétée par des robinets sphériques inox hautes performances pour les applications haute pression.
Certifications Réglementaires Complètes
Le robinet ELITBSP bénéficie d’un portefeuille complet de certifications :
- CE 1935/2004 : Contact alimentaire direct et indirect certifié
- FDA : Compatibilité réglementation américaine alimentaire
- USP Class VI : Biocompatibilité pharmaceutique validée
- ISO 15848-1:2015 : Émissions fugitives certifiées classe BH
- ATEX : Zones 1&21 et 2&22 avec double antistatique
Guide d’Installation Brides Tournantes
L’installation brides tournantes révolutionne le montage par sa simplicité.
La rotation libre des brides permet l’alignement parfait avec les perçages existants
sans contrainte mécanique sur le robinet ou la tuyauterie.
Points critiques d’installation :
- Positionner le robinet approximativement dans l’axe de tuyauterie
- Faire tourner les brides pour alignement parfait des trous
- Utiliser des joints compatibles avec l’application (EPDM, PTFE)
- Respecter les couples de serrage pour étanchéité optimale
- Vérifier la libre rotation de la sphère après montage.
Étanchéité Haute Performance
Le système d’étanchéité multicouche combine sièges TFM1600 et presse-étoupe
3 joints chevrons avec rondelle de glissement. Cette technologie garantit une étanchéité parfaite
sur 500 000 cycles minimum tout en maintenant un couple de manœuvre constant.
Sécurité ATEX Intégrée
Le double système antistatique élimine l’accumulation de charges électrostatiques
par continuité électrique permanente entre sphère-axe et axe-corps. Cette protection ATEX certifiée
permet l’utilisation sécurisée en atmosphères explosives gaz et poussières.
Motorisation et Automatisation
La platine ISO 5211 intégrée permet l’adaptation de tous les actionneurs pneumatiques,
électriques ou hydrauliques standards. Cette compatibilité universelle facilite l’automatisation
des process et l’intégration dans les systèmes de contrôle avancés, complétée par des robinets sphériques inox avec platine ISO 5211 pour les installations haute température.
Maintenance et Durabilité
La construction 3 pièces facilite la maintenance en permettant l’accès complet
aux organes internes sans dépose du robinet. L’axe inéjectable et les matériaux premium garantissent
une durée de vie exceptionnelle même en service intensif avec fluides agressifs.
Le robinet ELITBSP conjugue innovation brides tournantes, excellence métallurgique 1.4409 et
certifications réglementaires complètes, constituant l’investissement de référence pour le
sectionnement premium de vos applications les plus critiques en industries sensibles.
Questions fréquentes
Quelles sont les classes de pression nominale disponibles et les diamètres compatibles avec ce robinet ELITBSP ?
Le robinet ELITBSP est proposé en DN 50 et DN 63 avec des PN respectifs de 50 et 63 bar, garantissant une performance adaptée aux applications haute pression en industries sensibles.
Pourquoi la construction inox 1.4409 est-elle recommandée pour les applications pharmaceutiques et agroalimentaires ?
L’inox 1.4409 offre une résistance supérieure à la corrosion, une excellente biocompatibilité et une passivité chimique optimale, essentielles pour éviter les contaminations croisées dans les secteurs pharma, cosmétique et alimentaire.
Quel est le délai de livraison standard pour commander l’ELITBSP 3 pièces brides tournantes auprès de neovanne.com ?
Contactez directement neovanne.com pour connaître les délais d’approvisionnement de l’ELITBSP selon votre volume ; les stocks et délais varient selon la configuration DN/PN demandée.
| DN | 10, 15, 20, 25, 32, 40, 50, 8 |
|---|---|
| Matière | Inox |
| Pression Nominale (bar) | 50, 63 |
| Ecartement (mm) | 100, 110, 125, 150, 70, 85 |
| Passage | Intégral |
| Poids (kg) | N.C. |
| Référence | ELITBSP08, ELITBSP12, ELITBSP15, ELITBSP15DEG, ELITBSP20, ELITBSP25, ELITBSP32, ELITBSP40, ELITBSP50 |
| Diamètre de tube (mm) | 50, 63 |
