Vanne à Sphère Fonte GS Platine ISO 5211 DN40
À partir de 107,81 € HT
Vanne sphère série 500 fonte GS DN40 platine ISO 5211 – 16 bar, 100°C. Passage intégral, étanchéité NBR/PTFE, brides PN10/16, motorisable, NF29323.
Sélectionner votre référence
| DN | Matière | Ecartement | Référence | Diamètre de tube (mm) | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|---|
| DN: 40 | Matière: Fonte | Ecartement: 136 | Référence: 500040 | Diamètre de tube (mm): 10 | Prix: 107,81 € | Disponibilité: En stock | ||
| DN: 50 | Matière: Fonte | Ecartement: 142 | Référence: 500050 | Diamètre de tube (mm): 10 | Prix: 124,11 € | _delai_expedition: En stock | ||
| DN: 65 | Matière: Fonte | Ecartement: 154 | Référence: 500065 | Diamètre de tube (mm): 10 | Prix: 159,21 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Fonte | Ecartement: 160 | Référence: 500080 | Diamètre de tube (mm): 10 | Prix: 224,00 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Fonte | Ecartement: 172 | Référence: 500100 | Diamètre de tube (mm): 10 | Prix: 282,00 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Fonte | Ecartement: 186 | Référence: 500125 | Diamètre de tube (mm): 10 | Prix: 512,00 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Fonte | Ecartement: 200 | Référence: 500150 | Diamètre de tube (mm): 10 | Prix: 711,00 € | _delai_expedition: En stock |

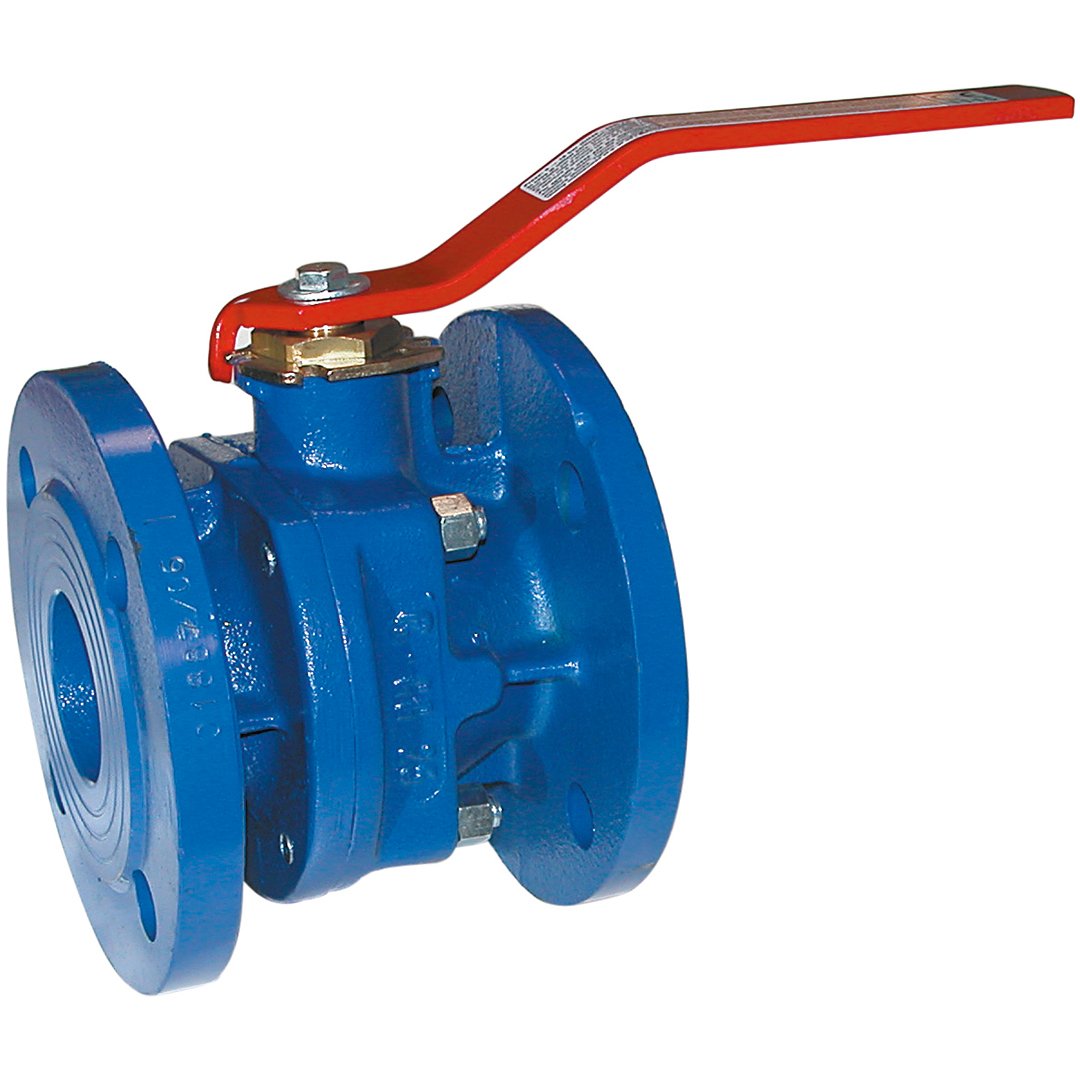

500 – Vanne à Sphère Fonte GS Platine ISO 5211 DN40 – Sectionnement Motorisable Passage Intégral
La vanne à sphère fonte série 500 révolutionne le sectionnement des installations de chauffage et sanitaires par sa
construction fonte GS robuste et sa platine ISO 5211 universelle. Spécialement
conçue pour les applications eau potable, chauffage, climatisation et irrigation, cette vanne
motorisable garantit un sectionnement fiable jusqu’à 16 bars et 100°C avec un passage intégral
optimisé et une étanchéité double sécurité NBR/PTFE.
Avantages Clés
Cette vanne se distingue par sa platine ISO 5211 standard qui permet l’adaptation
de tous les actionneurs pneumatiques, électriques ou hydrauliques du marché. La construction
fonte GS (EN-GJS-400-15) offre une résistance mécanique exceptionnelle et une durabilité
optimale dans les environnements de chauffage collectif et industriel.
Le passage intégral DN40 garantit des pertes de charge minimales et un débit optimal,
essentiel pour l’efficacité énergétique des installations. L’étanchéité double sécurité
par joints toriques NBR et joint PTFE à l’axe assure une fiabilité parfaite même après des milliers
de cycles de manœuvre automatisée.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 500 – Vanne sphère fonte motorisable |
| Corps | Fonte GS (EN-GJS-400-15) |
| Sphère | Laiton CW617N chromé passage intégral |
| Axe | Laiton CW617N inéjectable |
| Étanchéité corps | 2 joints toriques NBR |
| Étanchéité axe | Joint PTFE haute performance |
| Platine motorisation | ISO 5211 (F07 pour DN40) |
| Raccordement | À brides PN10/16 |
| Diamètre nominal | DN40 (gamme DN40 à DN150) |
| Diamètre de passage | 40 mm (passage intégral) |
| Pression de service (PS) | 16 bar |
| Température de service | -10°C à +100°C |
| Écartement face à face | 136 mm (EN 558 Série 29) |
| Commande manuelle | Levier rouge cadenassable |
| Conformité | NF29323 |
| Durée de garantie | 2 ans fabricant |
Platine ISO 5211 Universelle
La platine ISO 5211 type F07 (90x70mm) permet l’adaptation de tous les actionneurs
standards du marché. Cette normalisation internationale garantit :
- Compatibilité universelle : Tous actionneurs respectant la norme ISO 5211
- Facilité d’installation : Fixation par 4 vis M8 standardisées
- Évolutivité : Passage manuel vers automatique sans modification
- Maintenance simplifiée : Interchangeabilité des actionneurs
Applications Chauffage et Sanitaire
La vanne série 500 trouve son application optimale dans les installations de génie climatique
et de distribution d’eau :
- Chauffage collectif : Sectionnement circuits primaires et secondaires
- Eau potable : Distribution et bouclage eau chaude sanitaire
- Climatisation : Circuits eau glacée et refroidissement
- Irrigation : Sectionnement automatisé réseaux d’arrosage
- Industries agroalimentaires : Circuits de nettoyage et process
Construction Fonte GS Robuste
La fonte GS (Graphite Sphéroïdal) EN-GJS-400-15 offre une résistance mécanique
supérieure à la fonte grise traditionnelle. Cette métallurgie premium garantit une excellent
résistance aux chocs thermiques et une durabilité exceptionnelle dans les environnements de
chauffage urbain et industriel. Découvrez également nos manchettes d’écartement fonte NF29323 pour compléter votre installation.
Passage Intégral Optimisé
Le passage intégral DN40 élimine les rétrécissements et optimise les débits.
Cette conception garantit des pertes de charge minimales, réduisant la consommation énergétique
des circulateurs et optimisant les performances des installations de chauffage et climatisation.
Guide d’Installation Motorisable
L’installation s’effectue par raccordement à brides PN10/16 selon EN 1092.
La platine ISO 5211 permet l’adaptation immédiate d’actionneurs ou une évolution ultérieure
vers l’automatisation sans modification de l’installation.
Points critiques d’installation :
- Respecter le sens d’écoulement indiqué par la flèche sur le corps
- Utiliser des joints de brides compatibles avec la température de service
- Prévoir l’accessibilité à la platine ISO 5211 pour motorisation
- Respecter l’écartement face à face 136mm selon EN 558 Série 29
- Vérifier la libre rotation de la sphère après montage.
Étanchéité Double Sécurité
Le système d’étanchéité multicouche combine 2 joints toriques NBR pour l’étanchéité
corps et un joint PTFE haute performance à l’axe. Cette technologie garantit une étanchéité robinet à boisseau sphérique parfaite
même en service intensif avec cycles automatisés répétés.
Motorisation et Automatisation
La conception motorisable permet l’intégration dans tous les systèmes de GTC
(Gestion Technique Centralisée). L’axe carré 17mm respecte la norme ISO 5211 et transmet un couple
optimal même avec les actionneurs les plus compacts.
Conformité NF29323
La certification NF29323 garantit la conformité aux exigences françaises pour
les équipements de chauffage et sanitaire. Cette homologation assure la compatibilité avec
tous les fluides du Groupe 2 et la conformité aux réglementations thermiques.
Gamme et Disponibilité
La série 500 couvre les diamètres DN40 à DN150 pour équiper toutes les installations de génie
climatique. La disponibilité en stock (livraison sous 1 à 3 jours) assure une réactivité optimale
pour vos projets d’automatisation et de modernisation des installations.
La vanne à sphère série 500 conjugue robustesse fonte, passage intégral optimisé et platine
ISO 5211 universelle, constituant l’investissement de référence pour le sectionnement motorisable
et l’automatisation de vos installations de chauffage, sanitaire et climatisation.
Questions fréquentes
Quelles sont les pressions nominales maximales supportées par cette vanne à sphère fonte ?
La vanne série 500 supporte une pression nominale (PN) jusqu’à 16 bars avec une température maximale de 100°C, ce qui la rend adaptée aux circuits eau potable, chauffage et climatisation standard.
La platine ISO 5211 est-elle compatible avec les actionneurs motorisés courants du marché ?
Oui, la platine ISO 5211 universelle garantit une compatibilité totale avec tous les actionneurs motorisés conformes à cette norme, permettant une intégration facile sur les installations existantes.
Quel est le délai de livraison pour une commande de cette vanne DN40 PN16 ?
Pour connaître les délais précis et commander cette vanne, contactez neovanne.com qui gère le stock et les approvisionnements selon vos volumes d’achat.
| DN | 100, 125, 150, 40, 50, 65, 80 |
|---|---|
| Matière | Fonte |
| Passage | 120, 145, 40, 50, 61, 74, 95 |
| Ecartement | 136, 142, 154, 160, 172, 186, 200 |
| PS | 16 |
| Pression Nominale (bar) | 10, 16-Oct |
| Référence | 500040, 500050, 500065, 500080, 500100, 500125, 500150, TRPA020016, TRPA025016, TRPA025020, TRPA032020, TRPA032025, TRPA040020, TRPA040025, TRPA040032, TRPA050020, TRPA050025, TRPA050032, TRPA050040, TRPA063020, TRPA063025, TRPA063040, TRPA063050 |
| Diamètre de tube (mm) | 10 |
