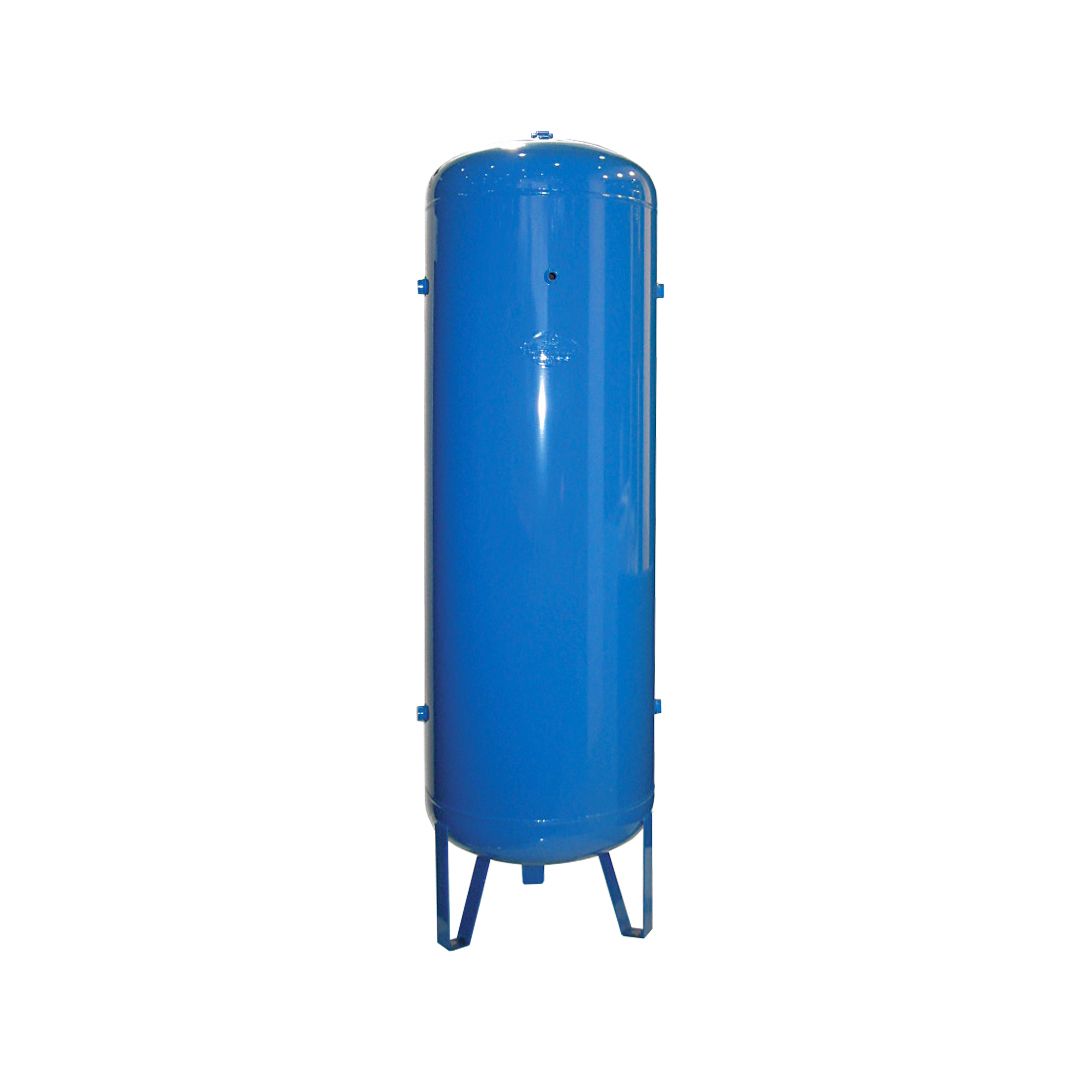

Réservoir Air Comprimé Vertical Acier Carbone – Solution Compacte Réseaux Industriels
Le réservoir vertical en acier carbone peint représente une solution optimisée pour les réseaux d’air comprimé industriels contraints par l’espace. Installé en aval du compresseur, il absorbe efficacement les pointes de consommation tout en assurant l’évacuation des condensats dans un encombrement au sol minimal. Sa construction en acier carbone S275 JR selon EN 10025 et sa finition peinture bleue RAL 5015 garantissent une durabilité exceptionnelle. Une version HY blanche RAL 9004 antibactérienne est disponible pour les applications sensibles.
Design vertical et optimisation de l’espace
Cette configuration verticale révolutionne l’organisation des installations en réduisant drastiquement l’emprise au sol par rapport aux modèles horizontaux. Les 3 pieds de fixation assurent une stabilité maximale même lors des variations de pression. L’agencement des piquages (2+2 entrée/sortie, purge, manomètre, soupape) facilite le raccordement et la maintenance. Les capacités échelonnées de 25 à 270L, avec des raccordements adaptés selon le volume, permettent une sélection précise selon les besoins de débit et les contraintes d’installation.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Type | Réservoir vertical air comprimé |
| Matériau | Acier carbone S275 JR (EN 10025) |
| Finition standard | Peinture bleue RAL 5015 |
| Version HY | Peinture blanche RAL 9004 antibactérienne |
| Capacités disponibles | 25, 50, 100, 150, 200, 270 L |
| Pression de service (PS) | 11 bar |
| Température service | -10 / +120 °C |
| Fluides compatibles | Air, Azote |
| Raccordements | G 1/2″ (25-50L), G 3/4″ (100L), G 1″ (150-270L) |
| Fixation | 3 pieds stabilisateurs |
| Piquages | 2+2 entrée/sortie, purge, manomètre, soupape |
| Certification | CE 2014/29 |
| Fabrication | France (Saint Quentin-Fallavier) |
| Traçabilité | 100 % |
Applications et domaines d’utilisation
Parfaitement adapté aux réseaux d’air comprimé industriels compacts, installations avec contraintes d’espace, systèmes nécessitant une gestion efficace des purgeurs de condensat à flotteur et applications avec pics de consommation. Sa conception verticale en fait la solution idéale pour ateliers, laboratoires et installations où chaque mètre carré compte. L’intégration d’accessoires comme un réducteur de pression avec manomètre permet d’optimiser la régulation de pression selon les besoins spécifiques du réseau.
Conseils d’Installation & Maintenance
- Positionner sur sol stable en utilisant les 3 pieds pour une répartition optimale. Installer une vanne sphère laiton air en sortie pour optimiser le contrôle de débit vers vos circuits pneumatiques
