Description

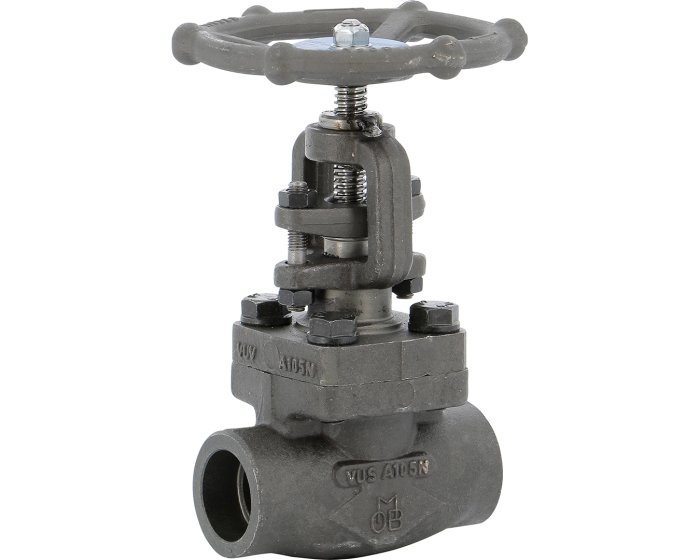

421, Robinet à Soupape Acier Forgé A350 LF2 Class 1500 TRIM 12 SW15, Raccordement Socket Welding Haute Pression
Le robinet à soupape série 421 révolutionne le sectionnement haute pression par son
raccordement à souder Socket Welding (SW) et sa construction acier forgé ASTM A350 LF2 Class 1500.
Spécialement conçu pour les installations pétrolières, pétrochimiques et vapeur nécessitant une étanchéité
parfaite jusqu’à 255 bars, cet instrument premium garantit une fiabilité exceptionnelle grâce à son
raccordement soudé définitif éliminant tout risque de fuite ou de dévissage.
Avantages Clés
Ce robinet se distingue par son raccordement Socket Welding révolutionnaire qui offre
une étanchéité supérieure aux raccordements filetés grâce à la soudure d’emboîtement. Cette technologie
éprouvée élimine définitivement les risques de fuite sous vibrations ou cycles thermiques répétés,
garantissant l’intégrité des installations critiques.
La construction acier forgé ASTM A350 LF2 combinée au TRIM 12 stellité
garantit une résistance exceptionnelle aux conditions extrêmes jusqu’à 425°C et 255 bars. L’écartement
compact de 90mm facilite l’installation dans les espaces restreints tout en maintenant les
performances de sectionnement les plus exigeantes.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 421, Robinet soupape Socket Welding |
| Corps | Acier forgé ASTM A350 LF2 |
| Classification | Class 1500 (255 bar) |
| TRIM | TRIM 12 (stellite partiel) |
| Clapet | Acier inox A182 F316 stellité |
| Siège | Inox 316 stellité haute résistance |
| Tige | Montante tournante (OS&Y) inox |
| Chapeau | Boulonné démontable |
| Presse-étoupe | Graphite haute température |
| Raccordement | À souder Socket Welding (SW) |
| Diamètre nominal | DN15 (SW15), gamme DN15 à DN50 |
| Diamètre de passage | 9 mm |
| Écartement face à face | 90 mm |
| Pression de service (PS) | 255 bar |
| Température de service | -46°C à +425°C |
| Marque | OMB |
| Durée de garantie | 2 ans fabricant |
Technologie Socket Welding Avancée
Le raccordement Socket Welding (SW) révolutionne la fiabilité des installations haute pression
par sa technique d’emboîtement et soudage. Cette technologie offre :
- Étanchéité absolue : Soudure dé
finitive éliminant tout risque de micro-fuites
Applications Industrielles
Le robinet 421 Class 1500 est particulièrement recommandé pour :
- Installations pétrolières et pétrochimiques haute pression
- Circuits de vapeur surchauffée jusqu’à 425°C
- Systèmes de refroidissement industriel exigeant une étanchéité critique
- Sectionnement de fluides agressifs ou corrosifs grâce au TRIM stellité
Installation et Maintenance
La mise en place de ce robinet nécessite une soudure TIG certifiée sur les embouts Socket Welding. L’écartement compact de 90 mm permet une intégration facile dans les tuyauteries existantes. Le chapeau boulonné démontable facilite l’accès au presse-étoupe pour entretien périodique sans démontage complet.
Découvrez la fiabilité ultime avec le robinet 421 NEOVANNE. Nos robinets à soupape forgés garantissent performance et sécurité pour vos installations critiques. Demandez un devis personnalisé ou consultez nos experts pour optimiser votre sectionnement haute pression.
Questions fréquentes
Quelles sont les pressions nominales maximales supportées par ce robinet à soupape et dans quelles applications est-il certifié ?
Le robinet 421 supporte jusqu’à 255 bars en haute pression et est certifié ASTM A350 LF2 Class 1500. Il est spécifiquement conçu pour les secteurs pétroliers, pétrochimiques et vapeur nécessitant une étanchéité critique.
Quels sont les diamètres disponibles et quel type de raccordement faut-il prévoir pour l’installation ?
Le robinet est disponible en DN 13, 28 et 35 avec raccordement Socket Welding (SW) exigeant une soudure directe. Cette configuration élimine les raccords filetés, garantissant une étanchéité supérieure en haute pression.
Quel est le délai de livraison pour commander ce robinet à soupape forgé chez neovanne.com ?
Contactez directement neovanne.com pour connaître les délais selon votre DN et quantité, les robinets haute pression forgés étant généralement en délai court stock ou production rapide.
