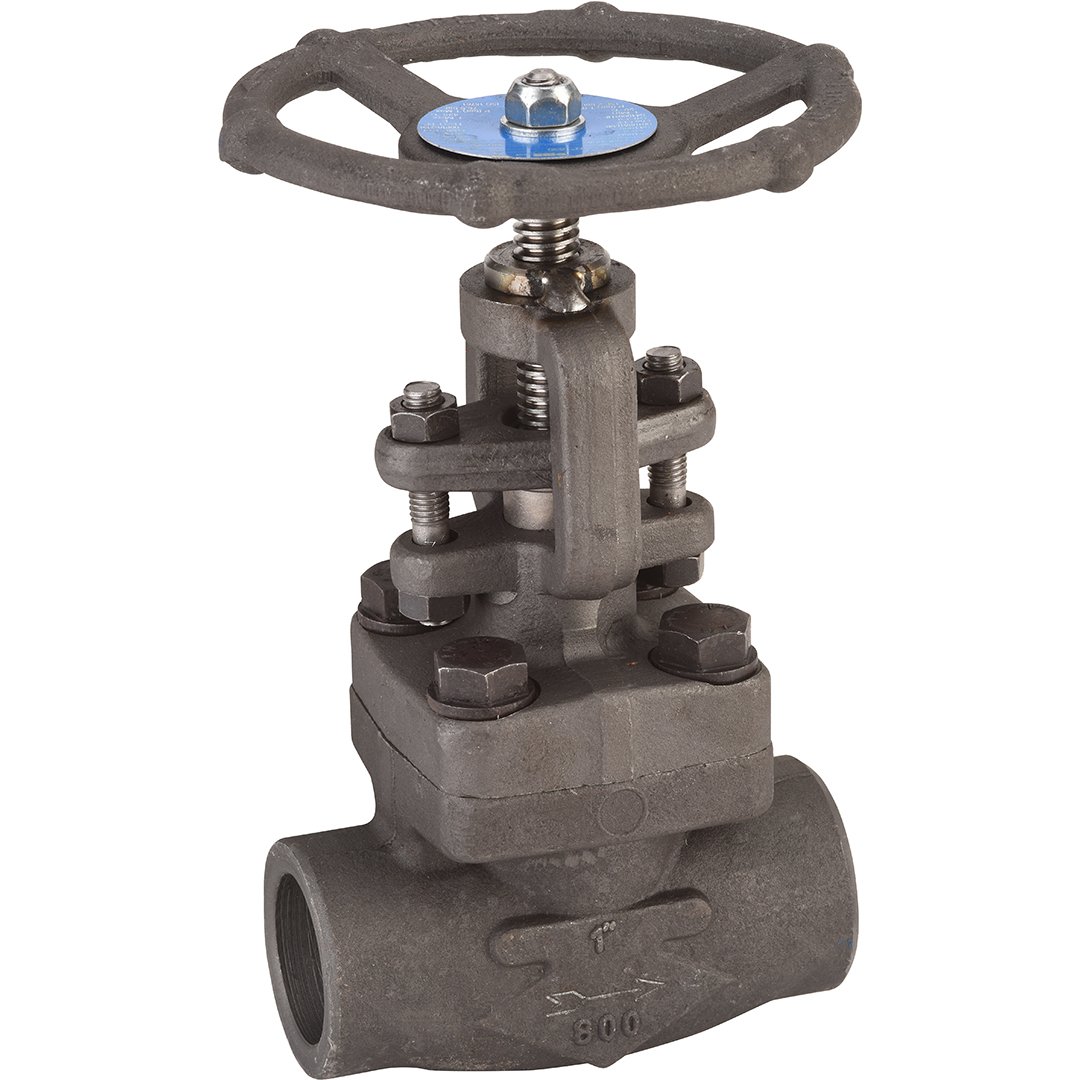

420 – Robinet à Soupape Acier Forgé A350 LF2 Class 1500
À partir de 101,59 € HT
Robinet soupape série 420 acier forgé A350 LF2 Class 1500 TRIM 12 NPT F/F. 255 bar, -46/+425°C, tige OS&Y inox, stellite partiel, pétrochimie haute pression.
Sélectionner votre référence
| DN | Matière | Diamètre de passage (mm) | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|
| DN: 15 | Matière: Acier forgé | Diamètre de passage (mm): 9 | Référence: 420004 | Prix: 101,59 € | Disponibilité: En stock | ||
| DN: 20 | Matière: Acier forgé | Diamètre de passage (mm): 13 | Référence: 420005 | Prix: 134,33 € | _delai_expedition: En stock | ||
| DN: 25 | Matière: Acier forgé | Diamètre de passage (mm): 17 | Référence: 420006 | Prix: 261,00 € | _delai_expedition: En stock | ||
| DN: 40 | Matière: Acier forgé | Diamètre de passage (mm): 28 | Référence: 420008 | Prix: 442,00 € | _delai_expedition: En stock | ||
| DN: 50 | Matière: Acier forgé | Diamètre de passage (mm): 35 | Référence: 420009 | Prix: 806,00 € | _delai_expedition: En stock |
420 – Robinet à Soupape Acier Forgé A350 LF2 Class 1500 TRIM 12 NPT F/F – Haute Pression Pétrochimie
Le robinet à soupape série 420 révolutionne le sectionnement et la régulation haute pression par sa
construction acier forgé ASTM A350 LF2 et sa classification Class 1500 (255 bar). Spécialement
conçu pour les industries pétrolières, pétrochimiques et vapeur haute pression, cet instrument de sectionnement
premium garantit une fiabilité exceptionnelle dans les conditions les plus sévères jusqu’à 425°C, répondant
aux exigences les plus strictes des installations critiques [584][589].
Avantages Clés
Ce robinet se distingue par sa pression de service exceptionnelle de 255 bars (Class 1500)
qui permet son utilisation sur les circuits haute pression les plus exigeants des industries lourdes.
La construction acier forgé ASTM A350 LF2 offre une résistance mécanique et thermique
supérieure aux aciers moulés, avec une structure métallurgique homogène sans porosité [589][592].
Le TRIM 12 à stellite partiel garantit une résistance exceptionnelle à l’érosion et aux
fluides agressifs grâce au revêtement stellite sur les surfaces critiques. La tige montante
tournante (OS&Y) permet un contrôle visuel immédiat de la position du clapet et facilite
l’identification de l’état ouvert/fermé depuis l’extérieur [584][590].
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 420 – Robinet soupape haute pression |
| Corps | Acier forgé ASTM A350 LF2 |
| Classification | Class 1500 (255 bar) |
| TRIM | TRIM 12 (stellite partiel) |
| Clapet | Acier inox A182 F316 stellité |
| Siège | Inox 316 stellité haute résistance |
| Tige | Montante tournante (OS&Y) inox |
| Chapeau | Boulonné démontable |
| Presse-étoupe | Graphite haute température |
| Raccordement | NPT femelle/femelle |
| Gamme dimensionnelle | NPT 1/2″ à 2″ |
| Pression de service (PS) | 255 bar |
| Température de service | -46°C à +425°C |
| Passage | Standard |
| Marque | OMB |
| Durée de garantie | 2 ans fabricant |
Construction Acier Forgé A350 LF2
L’acier forgé ASTM A350 LF2 est spécialement formulé pour les applications basse température
et haute pression avec une teneur en carbone optimisée et des éléments d’alliage contrôlés. Cette composition
garantit une résilience exceptionnelle
et une ductilité remarquable même aux températures extrêmes, éliminant les risques de fragilisation. La structure forgée élimine les porosités et les défauts internes présents dans les aciers moulés, assurant une homogénéité métallurgique optimale [589][592].
Applications Industrielles
Le robinet 420 Class 1500 est particulièrement adapté aux secteurs exigeants :
- Industrie pétrolière et gazière : contrôle des circuits haute pression en amont et aval de séparation
- Pétrochimie : sectionnement des flux hydrocarbonés et vapeur surchauffée jusqu’à 425°C
- Production vapeur : régulation des circuits vapeur critique avec TRIM stellite pour résistance à l’érosion
- Raffinage : applications nécessitant 255 bar de pression de service maintenue en continu
Certification et Conformité
Ce robinet respecte les normes internationales de sécurité et de performance : ASME B16.34, API 6D et MSS SP-70. La certification Class 1500 ASME garantit une pression d’épreuve de 1,5 fois la pression de service nominale. Chaque unité bénéficie d’une garantie fabricant de 2 ans couvrant les défauts de conception et de matériaux [584].
Contactez nos experts NEOVANNE pour dimensionner précisément votre robinet 420 en fonction de vos débits, pressions et caractéristiques du fluide. Nous proposons également des configurations personnalisées avec raccordements filetés, brides ou bouchons d’essai intégrés.
Questions fréquentes
Quelles sont les pressions maximales supportées par ce robinet et dans quelles applications pétrochimiques est-il recommandé ?
Ce robinet supporte une pression nominale PN de 250 bar avec une classification Class 1500 (255 bar). Il est spécifiquement conçu pour le sectionnement et la régulation haute pression dans les industries pétrolières, pétrochimiques et vapeur haute pression.
Quels diamètres nominaux (DN) sont disponibles et quel type de raccordement propose ce modèle ?
Les diamètres disponibles sont DN 9, 13, 17, 28 et 35. Le raccordement est de type NPT femelle (F/F) en acier forgé ASTM A350 LF2, garantissant une étanchéité optimale en haute pression.
Quel est le délai de livraison pour commander ce robinet à soupape série 420 ?
Consultez neovanne.com pour obtenir les délais de livraison exacts et passer votre commande directement auprès de nos équipes B2B spécialisées en robinetterie industrielle haute pression.
| DN | 1 / 2″, 1″, 1″1 / 2, 2″, 3 / 4″ |
|---|---|
| Matière | Acier forgé |
| Raccordement | Femelle NPT, NPT |
| Diamètre de passage (mm) | 13, 17, 28, 35, 9 |
| Pression Nominale (bar) | 250 |
| Température Mini (°C) | -46 |
| Température Maxi (°C) | 425 |
| Référence | 420004, 420005, 420006, 420008, 420009 |
