ELSA-ELIT - Module maintenance simplifiée À partir de 102,53 € HT
Robinet à Tournant Sphérique 2 Pièces F4 Inox JC Graphite PN16 À partir de 1154,00 € HT
Robinet à Tournant Sphérique 2 Pièces F4 Acier JC Graphite PN16
À partir de 644,00 € HT
✓ En stockFranco 350 EUR TTCExpedition J+1
Robinet à Tournant Sphérique 2 Pièces Série 516AICG JC VALVES. Corps acier moulé WCB (1.0619), sphère inox A351 CF8M, siège PTFE chargé graphite. Raccordement à brides PN10/16. PS 16 bar, TS -29°C à +260°C. Passage intégral, double système antistatique, motorisable ISO 5211. Certifié CE, ATEX, Fire-Safe, SIL 3. Idéal pour industries, hydraulique, chauffage et pétrochimie. Garantie 5 ans.
Sélectionner votre référence
| DN | Matière | Pression Nominale (bar) | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|
| DN: 65 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIGF065 | Prix: 743,00 € | Disponibilité: En stock | ||
| DN: 80 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIGF080 | Prix: 979,00 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIGF100 | Prix: 1426,00 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIGF125 | Prix: 2343,00 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIGF150 | Prix: 3390,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIGF200 | Prix: 6560,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIGF250 | Prix: 12833,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIGF300 | Prix: 20480,00 € | _delai_expedition: En stock | ||
| DN: 65 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIS065 | Prix: 779,00 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIS080 | Prix: 1028,00 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIS100 | Prix: 1497,00 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIS125 | Prix: 2459,00 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIS150 | Prix: 3560,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIS200 | Prix: 6889,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIS250 | Prix: 13476,00 € | _delai_expedition: Demander un devis | ||
| DN: 300 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIS300 | Prix: 21504,00 € | _delai_expedition: Demander un devis | ||
| DN: 65 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIT065 | Prix: 644,00 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIT080 | Prix: 859,00 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIT100 | Prix: 1273,00 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIT125 | Prix: 2140,00 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIT150 | Prix: 3114,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIT200 | Prix: 6172,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIT250 | Prix: 12263,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AIT300 | Prix: 19611,00 € | _delai_expedition: En stock | ||
| DN: 65 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AICG065 | Prix: 765,00 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AICG080 | Prix: 1018,00 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AICG100 | Prix: 1469,00 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AICG125 | Prix: 2343,00 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AICG150 | Prix: 3390,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AICG200 | Prix: 6560,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AICG250 | Prix: 12833,00 € | _delai_expedition: Demander un devis | ||
| DN: 300 | Matière: Acier | Pression Nominale (bar): 16 | Référence: 516AICG300 | Prix: 20480,00 € | _delai_expedition: Demander un devis |
Description

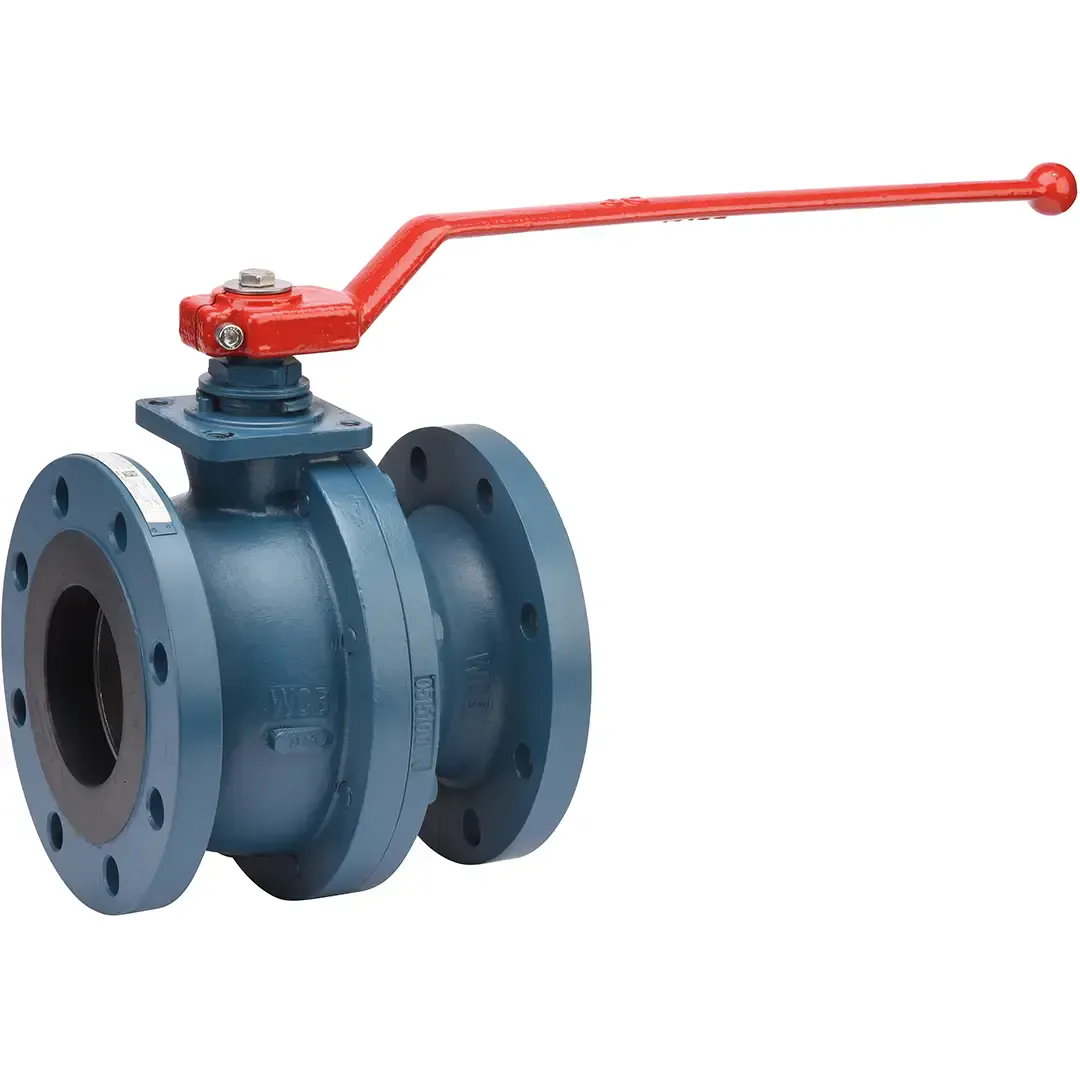

Robinet à Tournant Sphérique 2 Pièces F4 Acier JC Graphite PN16 – Série 516AICG
Le robinet à tournant sphérique série 516AICG de JC VALVES est conçu pour le contrôle et la coupure des fluides dans les environnements industriels exigeants. Fabriqué avec un corps en acier moulé WCB (1.0619) et un siège en PTFE chargé graphite, ce robinet 2 pièces à brides offre un passage intégral garantissant un débit optimal et une résistance exceptionnelle aux hautes températures, idéal pour les applications industrielles, hydrauliques, de chauffage et pétrochimiques.
Caractéristiques Techniques
- Type : Robinet à tournant sphérique 2 pièces Split Body
- Série : 516AICG
- Marque : JC VALVES
- Diamètre Nominal : (2”1/2)
- Matériau du corps : Acier moulé WCB (1.0619)
- Sphère : Inox ASTM A351 CF8M
- Siège : PTFE chargé graphite
- Raccordement : À brides PN10/16
- Pression de service (PS) : 16 bar
- Température de service (TS) : -29°C à +260°C
- Diamètre de passage : 65 mm (passage intégral)
- Écartement face à face : 170 mm (DIN court F4)
- Nombre de voies : 2
- Type de poignée : Levier rouge
- Système antistatique : Double système
Construction et Fonctionnalités
- Passage intégral pour un débit optimal et une faible perte de charge
- Double système antistatique garantissant la sécurité
- Motorisable avec platine ISO 5211
- Étanchéité de l’axe par presse-étoupe graphite et joint torique FKM
- Trou de dégazage dans la sphère
- Construction 2 pièces facilitant la maintenance
Applications Recommandées
- Industries générales et pétrochimiques
- Systèmes hydrauliques
- Applications de chauffage
- Process industriels avec fluides corrosifs
- Applications nécessitant une résistance aux hautes températures
Certifications et Normes
- Directive 2014/68/UE : CE N° 0056
- ATEX Groupe II Catégorie 2 G/2Dc Zone 1 & 21 Zone 2 & 22
- Sécurité feu : ISO 10497:2004, API 607 V5, API 6FA, BS 6755-2
- Certification SIL 3 pour les applications de sécurité
- Émissions fugitives : ISO 15848-1 Classe B, TA LUFT VDI 2440
- Tests d’étanchéité selon EN 12266-1
- Certification NACE MR01-75 disponible.
Un robinet à tournant sphérique performant et fiable, adapté aux environnements industriels les plus exigeants, garantissant sécurité, durabilité et efficacité avec une garantie de 5 ans.
Questions fréquentes
Quelles sont les plages de diamètre et de pression nominale disponibles pour ce robinet sphérique ?
Le robinet 516AICG est proposé en DN 15 à 200 mm avec deux niveaux de pression : PN16 standard et PN40 pour les applications haute pression. Le raccordement par brides est conforme aux normes PN16 et PN16/40.
Pourquoi le siège en PTFE chargé graphite est-il avantageux pour mon application industrielle ?
Le PTFE chargé graphite offre une excellente résistance à l’usure et aux hautes températures tout en garantissant une étanchéité supérieure. Cette composition améliore la durabilité et réduit la maintenance en environnements exigeants.
Quel est le délai de livraison pour commander ce robinet sphérique 2 pièces F4 ?
Consultez neovanne.com pour connaître les délais de livraison selon votre DN et PN sélectionnés, ainsi que les stocks disponibles pour une expédition optimisée.
Informations complémentaires
| DN | 100, 125, 15, 150, 20, 200, 25, 250, 300, 32, 40, 50, 65, 80 |
|---|---|
| Matière | Acier |
| Raccordement | Brides, PN16, PN16/40, PN17, PN18 |
| Pression Nominale (bar) | 16, 40 |
| Ecartement (mm) | 115, 120, 125, 130, 140, 150, 170, 180, 190, 325, 350, 400, 450, 500 |
| Sièges | PTFE, PTFE chargé graphite, PTFE/Inox |
| Poids (kg) | N.C. |
| Référence | 516AICG065, 516AICG080, 516AICG100, 516AICG125, 516AICG150, 516AICG200, 516AICG250, 516AICG300, 516AIGF065, 516AIGF080, 516AIGF100, 516AIGF125, 516AIGF150, 516AIGF200, 516AIGF250, 516AIGF300, 516AIS065, 516AIS080, 516AIS100, 516AIS125, 516AIS150, 516AIS200, 516AIS250, 516AIS300, 516AIT065, 516AIT080, 516AIT100, 516AIT125, 516AIT150, 516AIT200, 516AIT250, 516AIT300, 540AICG015, 540AICG020, 540AICG025, 540AICG032, 540AICG040, 540AICG050, 540AIS015, 540AIS020, 540AIS025, 540AIS032, 540AIS040, 540AIS050, 540AIT015, 540AIT020, 540AIT025, 540AIT032, 540AIT040, 540AIT050 |
