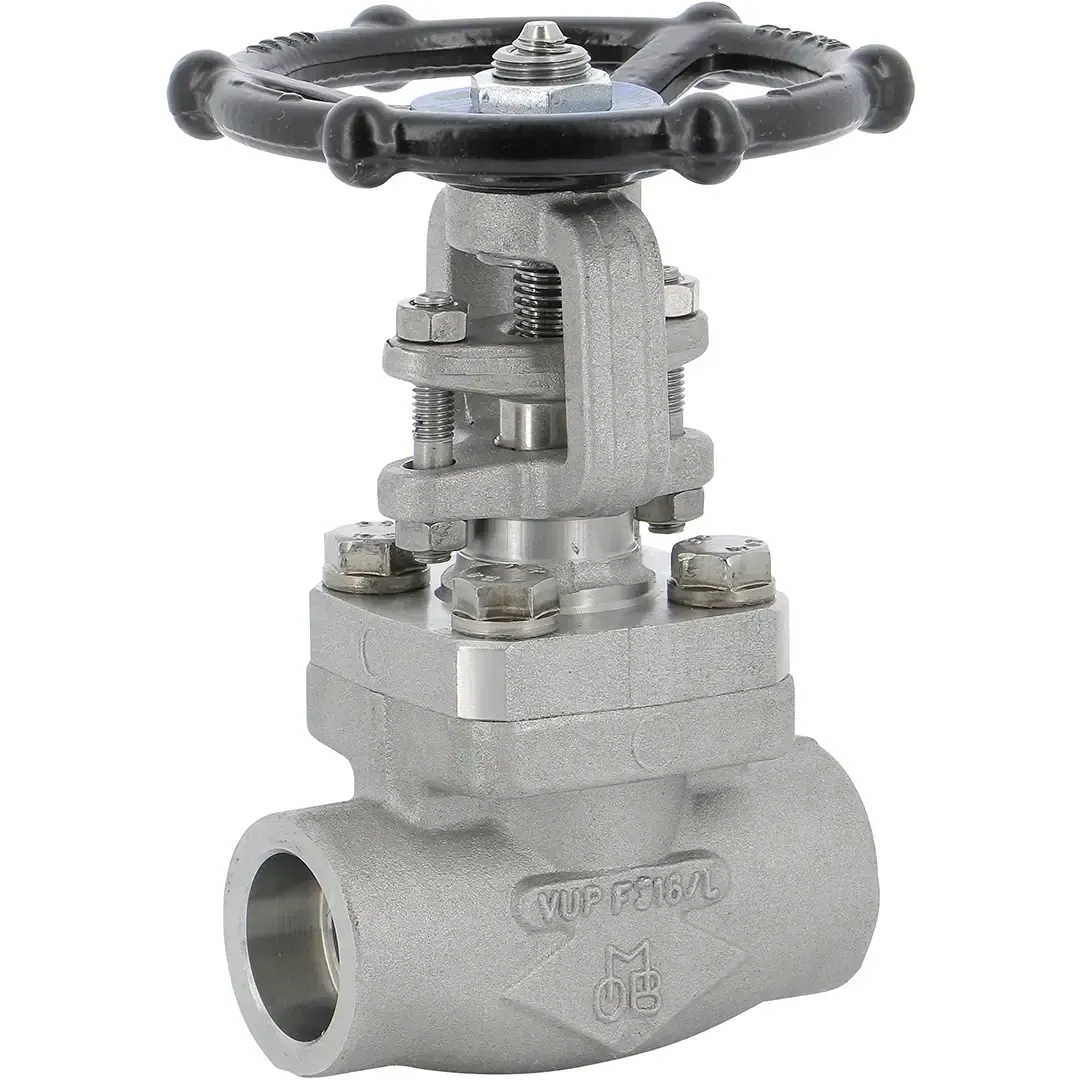

Vanne à Opercule Inox Forgé Class800 TRIM10 Socket Welding SW 3/8″
À partir de 224,00 € HT
Sélectionner votre référence
| DN | Matière | Diamètre de passage (mm) | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|
| DN: 10 | Matière: Inox | Diamètre de passage (mm): 96 | Référence: 152010 | Prix: 224,00 € | Disponibilité: En stock | ||
| DN: 15 | Matière: Inox | Diamètre de passage (mm): 96 | Référence: 152015 | Prix: 224,00 € | _delai_expedition: En stock | ||
| DN: 20 | Matière: Inox | Diamètre de passage (mm): 14 | Référence: 152020 | Prix: 250,00 € | _delai_expedition: En stock | ||
| DN: 25 | Matière: Inox | Diamètre de passage (mm): 18 | Référence: 152025 | Prix: 385,00 € | _delai_expedition: En stock | ||
| DN: 32 | Matière: Inox | Diamètre de passage (mm): 24 | Référence: 152032 | Prix: 741,00 € | _delai_expedition: En stock | ||
| DN: 40 | Matière: Inox | Diamètre de passage (mm): 30 | Référence: 152040 | Prix: 741,00 € | _delai_expedition: En stock | ||
| DN: 50 | Matière: Inox | Diamètre de passage (mm): 365 | Référence: 152050 | Prix: 960,00 € | _delai_expedition: En stock |
Vanne à Opercule Inox Forgé Class800 TRIM10 Socket Welding SW 3/8″ – Série 152
La vanne à opercule série 152 de Sferaco est conçue pour le contrôle et la coupure des fluides dans les industries exigeantes telles que le pétrole, la vapeur et les applications haute pression. Fabriquée en acier inoxydable forgé F316/316L (ASTM A182) avec un passage standard et un raccordement à souder Socket Welding SW, cette vanne offre une résistance exceptionnelle aux hautes pressions (jusqu’à 132 bar) et températures extrêmes (-49°C à +538°C)[1].
Caractéristiques Techniques
- Type : Vanne à opercule à passage standard
- Série : 152
- Marque : OMB
- Diamètre Nominal : 0 (3/8″)
- Matériau du corps : Inox forgé F316/316L (ASTM A182)
- Opercule : Inox ASTM A182 F316
- TRIM : 10 (standard inox 316)
- Raccordement : À souder SW (Socket Welding)
- Classe de pression : Class 800
- Pression de service (PS) : 132 bar
- Température de service (TS) : -49°C à +538°C
- Diamètre de passage : 9,6 mm (passage standard)
- Écartement face à face : 80 mm
Construction et Fonctionnalités
- Tige montante non tournante pour une meilleure étanchéité et une indication claire de la position
- Chapeau boulonné facilitant la maintenance
- Étanchéité métal/métal pour une durabilité optimale
- Joint de chapeau en inox AISI316 + graphite spiralé
- Siège et clapet en inox ASTM A182 F316
- Presse-étoupe en graphite
- Volant en acier
Applications Recommandées
- Industrie du pétrole
- Applications vapeur haute pression
- Industries chimiques et pétrochimiques
- Environnements industriels exigeants
Avantages Clés
- Construction robuste en inox forgé pour une résistance maximale
- Large plage de température et pression pour une grande polyvalence
- Conception assurant une étanchéité fiable et une longue durée de vie
- Compatible ATEX pour une utilisation en zones explosives (zones 1, 21, 2 et 22)
- Garantie 2 ans.
Une vanne à opercule performante et durable, adaptée aux applications industrielles les plus exigeantes.
Questions fréquentes
Quelle est la pression nominale maximale supportée par cette vanne à opercule Class 800 ?
Cette vanne supporte une pression nominale (PN) de 138 bar, idéale pour les applications haute pression dans le secteur pétrolier et vapeur. Elle est classée Class 800 selon les normes ANSI, garantissant une tenue exceptionnelle en conditions extrêmes.
Est-ce que le raccordement Socket Welding SW 3/8″ est compatible avec mes tuyauteries existantes en acier inoxydable ?
Oui, le raccordement SW 3/8″ est un standard industriel largement utilisé. La vanne en inox F316/316L (ASTM A182) assure une compatibilité totale avec les installations acier inoxydable et offre une excellente résistance à la corrosion.
Quels sont les délais de livraison et comment commander cette vanne auprès de votre équipe ?
Pour connaître les délais exacts et passer commande, contactez directement l’équipe commerciale sur neovanne.com. Les délais varient selon les diamètres disponibles (DN 14 à 96) et les quantités commandées.
| DN | 10, 15, 20, 25, 32, 40, 50 |
|---|---|
| Matière | Inox |
| Raccordement | Souder, SW |
| Diamètre de passage (mm) | 14, 18, 24, 30, 365, 96 |
| Pression Nominale (bar) | 138 |
| Température Mini (°C) | -29 |
| Température Maxi (°C) | 538 |
| Référence | 150204, 150208, 150209, 150214, 150218, 150219, 150225, 150228, 150229, 152010, 152015, 152020, 152025, 152032, 152040, 152050 |
