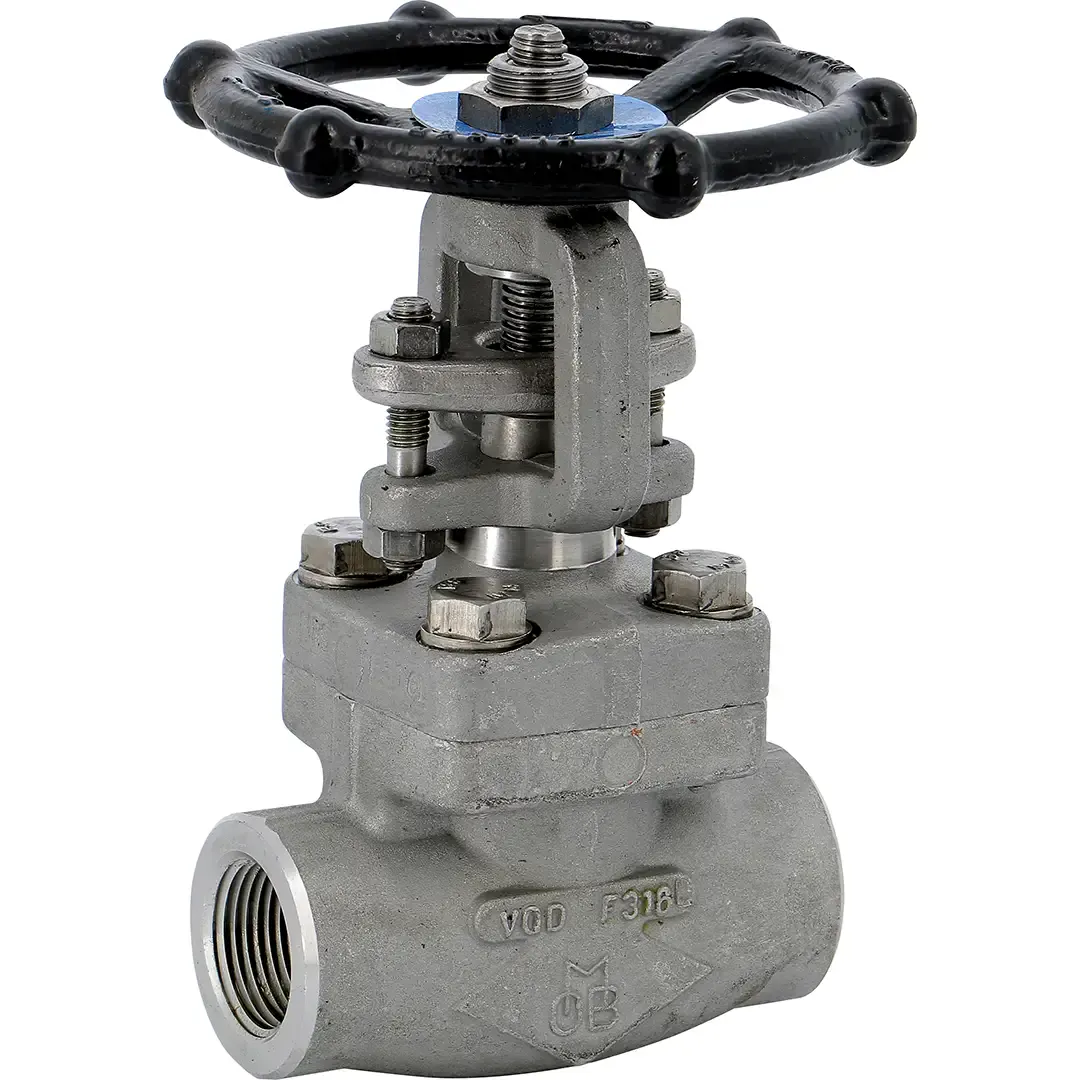

Vanne à Opercule Inox Forgé Class800 TRIM10 NPT, Série VOP 153

dès 224,00 € HT
4 références sur 4 en stock
Vanne à Opercule Inox Forgé Série 153. Corps inox forgé F316/316L (ASTM A182), opercule inox ASTM A182 F316. Raccordement NPT femelle/femelle . Class 800, TRIM 10, PS 132 bar, TS -49°C à +538°C. Passage standard 9,6 mm. Tige montante non tournante. Compatible ATEX zones /22. Idéale pour pétrole, vapeur et haute pression. Garantie 2 ans.
Voir les détails →
DNDN10 → DN50
Références4

Choisissez votre référence

Choisissez DN, Diamètre de passage (mm) : la référence, son prix et sa disponibilité s'affichent ici.
Livraison France 25,00 € HT, offerte dès 350,00 € TTC Prix HT, TVA ajoutée au panier Voir les 4 références ↓

Les 4 références

Plusieurs tailles au panier en une fois · le choix ci-dessus filtre le tableau

Achat
15300310Inox96En stock224,00 €
15300732Inox24En stock741,00 €
15300840Inox30En stock741,00 €
15300950Inox365En stock960,00 €

Coller une liste de références Devis PDF depuis le panier

Description

Vanne à Opercule Inox Forgé Class800 TRIM10 NPT - Série 153

La vanne à opercule série 153 de Sferaco est conçue pour le contrôle et la coupure des fluides dans les industries exigeantes telles que le pétrole, la vapeur et les applications haute pression. Fabriquée en acier inoxydable forgé F316/316L (ASTM A182) avec un passage standard et un raccordement femelle/femelle NPT, cette vanne offre une résistance exceptionnelle aux hautes pressions (jusqu’à 132 bar) et températures extrêmes (-49°C à +538°C).

Caractéristiques Techniques

  • Type : Vanne à opercule à passage standard
  • Série : 153
  • Marque : OMB
  • Matériau du corps : Inox forgé F316/316L (ASTM A182)
  • Opercule : Inox ASTM A182 F316
  • TRIM : 10 (standard inox 316)
  • Raccordement : Femelle/Femelle NPT
  • Classe de pression : Class 800
  • Pression de service (PS) : 132 bar
  • Température de service (TS) : -49°C à +538°C
  • Diamètre de passage : 9,6 mm (passage standard)
  • Écartement face à face : 80 mm

Construction et Fonctionnalités

  • Tige montante non tournante pour une meilleure étanchéité et une indication claire de la position
  • Chapeau boulonné facilitant la maintenance
  • Étanchéité métal/métal pour une durabilité optimale
  • Joint de chapeau en inox AISI316 + graphite spiralé
  • Siège et clapet en inox ASTM A182 F316
  • Presse-étoupe en graphite
  • Volant en acier

Applications Recommandées

Avantages Clés

  • Construction robuste en inox forgé pour une résistance maximale
  • Large plage de température et pression pour une grande polyvalence
  • Conception assurant une étanchéité fiable et une longue durée de vie
  • Compatible ATEX pour une utilisation en zones explosives (zones 1, 21, 2 et 22)
  • Raccordement NPT facilitant l’installation
  • Garantie 2 ans.

Une vanne à opercule performante et durable, adaptée aux applications industrielles les plus exigeantes.







Questions fréquentes

Quelle est la pression maximale supportée par cette vanne et dans quelles gammes de température fonctionne-t-elle ?

La vanne Class800 TRIM10 supporte jusqu’à 132 bar en pression nominale, avec une plage de fonctionnement de -49°C à +200°C, ce qui la rend idéale pour les applications vapeur et pétrole haute pression.

Les raccordements NPT femelle/femelle sont-ils compatibles avec nos installations existantes en taraudage NPT standard ?

Oui, les raccordements femelle/femelle NPT sont entièrement conformes aux normes de filetage NPT (National Pipe Thread) et s’adaptent directement aux raccords mâles NPT existants sans adaptateur supplémentaire.

Quels sont les délais de livraison pour les différents diamètres (DN 24, 30, 365, 96) et comment passer commande ?

Les délais varient selon les configurations et stocks disponibles ; consultez neovanne.com ou contactez notre équipe commerciale pour obtenir un devis et les délais précis adaptés à votre besoin spécifique.

Télécharger la fiche technique (PDF)

Informations complémentaires

DN

10, 15, 20, 25, 32, 40, 50

Matière

Inox

Diamètre de passage (mm)

24, 30, 365, 96

Référence

153115, 153120, 153125, 153003, 153007, 153008, 153009
