Soupape de Décharge Inox / FKM

dès 541,00 € HT
13 références sur 14 en stock
Soupape de Décharge Inox/FKM 417 F GOETZE. Corps inox CF8M (1.4408), portée FKM. Raccordement taraudé G . Plage de tarage 0,5-2,5 bar, PS 20 bar, TS -20°C à +200°C. Ouverture proportionnelle. Fonctionne avec contre-pression aval. Idéale pour écrêtement de pression en aval de pompe. Capot étanche au gaz. CE A4 § 3.
Voir les détails →
DNDN3/8" → DN2"
Références14

Choisissez votre référence

Choisissez DN, Plage de réglage : la référence, son prix et sa disponibilité s'affichent ici.
Livraison France 25,00 € HT, offerte dès 350,00 € TTC Prix HT, TVA ajoutée au panier Voir les 14 références ↓

Les 14 références

Plusieurs tailles au panier en une fois · le choix ci-dessus filtre le tableau · cliquez un titre de colonne pour trier

Achat
2893013/8"Inox0.5.2.5 barEn stock541,00 €Indisponible, nous contacter
2893113/8"Inox2 -12 barEn stock541,00 €Indisponible, nous contacter
2893021/2"Inox0.5.2.5 barEn stock598,00 €Indisponible, nous contacter
2893121/2"Inox2 -12 barEn stock598,00 €Indisponible, nous contacter
2893033/4"Inox0.5.2.5 barEn stock702,00 €Indisponible, nous contacter
2893133/4"Inox2 -12 barEn stock702,00 €Indisponible, nous contacter
2893041"Inox0.5.2.5 barEn stock808,00 €Indisponible, nous contacter
2893141"Inox2 -12 barEn stock808,00 €Indisponible, nous contacter
2893051"1/4Inox0.5.2.5 barEn stock912,00 €Indisponible, nous contacter
2893151"1/4Inox2 -12 barEn stock912,00 €Indisponible, nous contacter
2893061"1/2Inox0.5.2.5 barEn stock922,00 €Indisponible, nous contacter
2893161"1/2Inox2 -12 barDélai à confirmer922,00 €Indisponible, nous contacter
2893072"Inox0.5.2.5 barEn stock1119,00 €Indisponible, nous contacter
2893172"Inox2 -12 barEn stock1119,00 €Indisponible, nous contacter

Coller une liste de références Devis PDF depuis le panier

Description

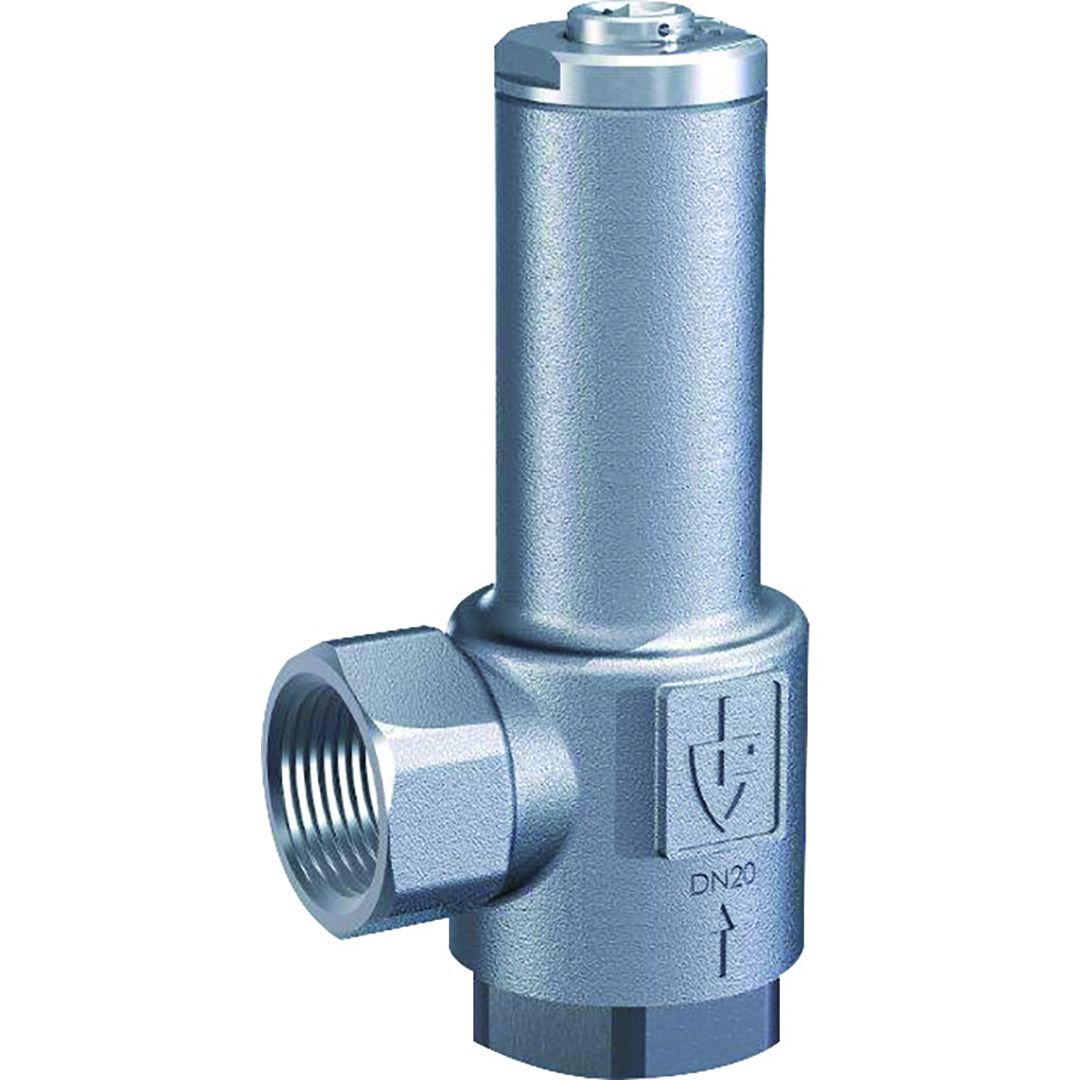

Soupape de Décharge Inox / FKM - Série 417 F - GOETZE

La soupape de décharge série 417 F de GOETZE est conçue pour l’écrêtement de pression dans les réseaux de fluides, notamment en aval des pompes de refoulement. Fabriquée avec un corps en acier inoxydable CF8M (1.4408) et une portée en FKM, cette soupape offre une excellente résistance chimique et mécanique, idéale pour les applications industrielles exigeantes.

Caractéristiques Techniques

  • Type : Soupape de décharge à ouverture proportionnelle
  • Matériau du corps : Inox CF8M (1.4408)
  • Portée (étanchéité) : FKM
  • Raccordement : Taraudé G
  • Plage de tarage : 0,5-2,5 bar
  • Pression de service (PS) : 20 bar
  • Température de service (TS) : -20°C à +200°C
  • Capot : Étanche au gaz (version t)

Fonctionnement et Applications

  • Idéale pour l’écrêtement de pression en aval d’une pompe de refoulement
  • Fonctionne même en présence d’une contre-pression aval, permettant un montage en boucle
  • Protection des pompes contre la surcharge dans les circuits fermés
  • Adaptée aux liquides neutres et non neutres compatibles avec FKM

Avantages Clés

  • Construction robuste en inox pour une durabilité maximale
  • Ouverture proportionnelle pour une régulation précise
  • Pression de début d’ouverture réglable via vis extérieure plombable
  • Capot étanche protégeant le mécanisme interne des influences extérieures
  • Peut être tarée en service sans que le fluide ne s’échappe dans l’atmosphère.

Note importante : Les soupapes de décharge 417 F sont des organes de régulation, à distinguer des soupapes de sûreté qui sont destinées à la sécurité des installations sous pression.







Questions fréquentes

Quelle est la pression maximale de service et la plage de débits admissibles pour cette soupape série 417 F ?

La soupape 417 F supporte des pressions jusqu’à 25 bar en service continu. Les débits varient selon le diamètre nominal : de 5 m³/h en DN 1/2″ à 150 m³/h en DN 2″. Consultez la documentation technique pour votre calibre spécifique.

La portée FKM avec corps inox CF8M est-elle compatible avec les fluides agressifs (acides dilués, alcools, huiles synthétiques) ?

Oui, le FKM offre une excellente résistance chimique aux alcools, huiles synthétiques et acides dilués. Le corps CF8M (1.4408) garantit la non-corrosion. Vérifiez cependant la compatibilité pour fluides très agressifs ou à haute température (>80°C) auprès de GOETZE.

Quel est le délai de livraison pour une soupape 417 F en DN 1″ et comment passer commande ?

Les délais standard sont de 5 à 10 jours ouvrables selon le stock. Pour commander rapidement, contactez neovanne.com qui référence la série 417 F et propose une aide technique pour sélectionner le bon calibre et débit.

Télécharger la fiche technique (PDF)

Informations complémentaires

DN

1", 1"1/2, 1"1/4, 1/2", 2", 3/4", 3/8"

Matière

Inox

Référence

289301, 289302, 289303, 289304, 289305, 289306, 289307, 289311, 289312, 289313, 289314, 289315, 289316, 289317

Plage de réglage

0.5.2.5 bar, 0, 2 -12 bar, 5 - 2, 5 bar
