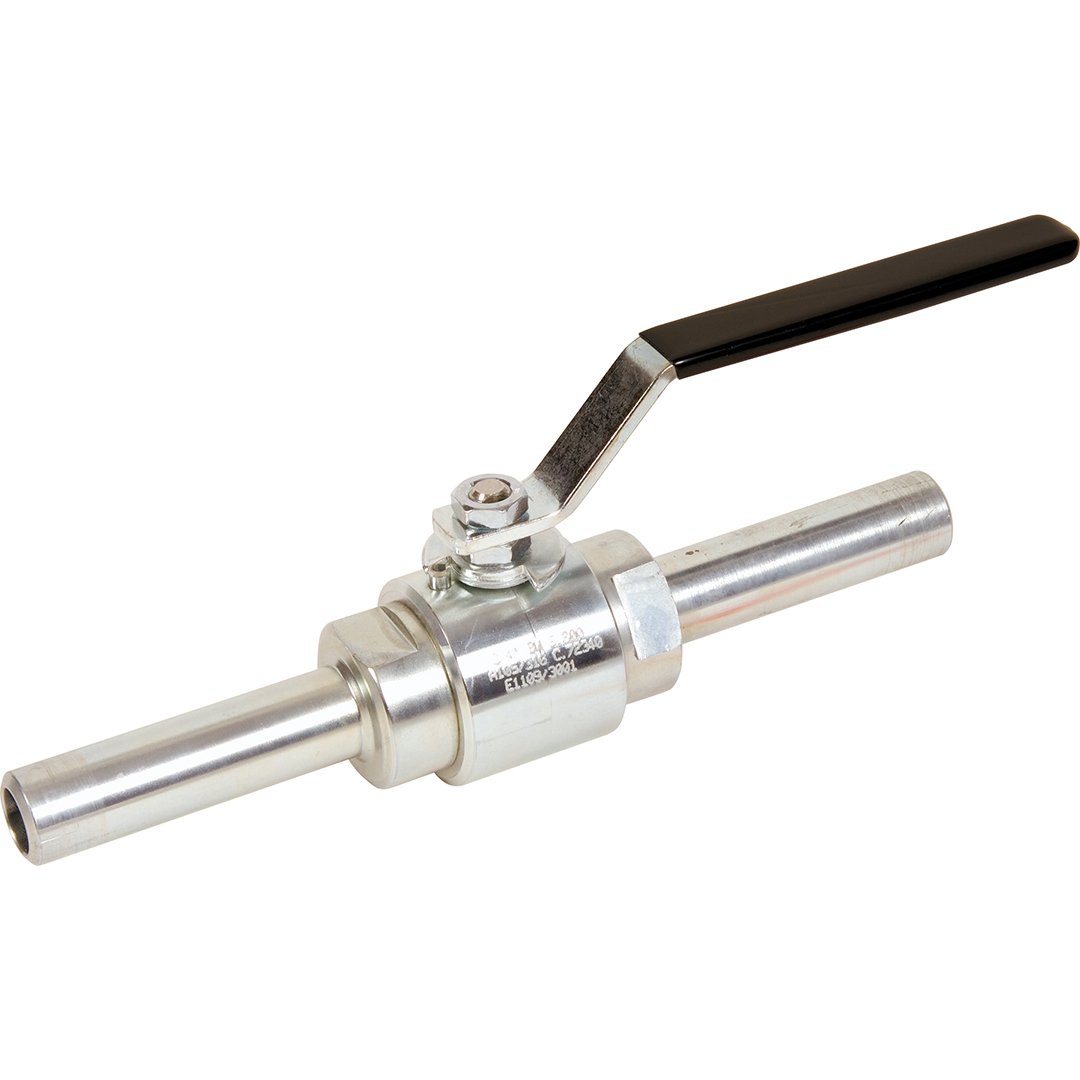

718 – Robinet à Tournant Sphérique 2 Pièces Acier Forgé Class 800 BW – Sécurité Feu ATEX Haute Performance
Le robinet à tournant sphérique série 718 révolutionne le sectionnement haute performance par sa
construction acier forgé ASTM A105N Class 800 et ses embouts à souder BW L100mm SCH.80. Spécialement
conçu pour les industries les plus exigeantes nécessitant sécurité feu, protection ATEX et résistance NACE,
cet instrument de sectionnement 2 pièces garantit une fiabilité exceptionnelle jusqu’à 136 bars et 180°C
avec passage intégral optimisé et raccordement soudé définitif pour les installations critiques.
Avantages Clés
Ce robinet se distingue par sa certification sécurité feu BS 6755-2 qui garantit le
maintien de l’étanchéité pendant et après exposition au feu, protégeant les installations des risques
d’escalade en cas d’incendie. La construction acier forgé ASTM A105N monobloc élimine
les points de faiblesse et offre une résistance mécanique exceptionnelle aux contraintes extrêmes.
Les embouts à souder BW L100mm SCH.80 révolutionnent la fiabilité par leur raccordement
soudé définitif éliminant tout risque de fuite. La certification ATEX zones 1&21 et 2&22
avec système antistatique double protection autorise l’installation dans toutes les atmosphères explosives
industrielles les plus critiques.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 718 – Robinet à boisseau sphérique haute performance |
| Construction | 2 pièces acier forgé |
| Corps | Acier forgé ASTM A105N |
| Sphère | Acier inox ASTM A351 CF8M passage intégral |
| Axe | Inox ASTM A182 F316 inéjectable anti-blow-out |
| Sièges | PTFE chargé 25% carbone haute température |
| Presse-étoupe | PTFE haute performance |
| Embouts | À souder BW L100mm SCH.80 |
| Raccordement | Butt Weld selon ASME B16.25 |
| Classification | Class 800 (136 bar) |
| Diamètre nominal | DN8 (NPS 1/4″) – gamme DN8 à DN50 |
| Diamètre de passage | 10 mm (passage intégral) |
| Pression de service (PS) | 136 bar |
| Température de service | -20°C à +180°C |
| Écartement face à face | 267 mm |
| Sécurité feu | BS 6755-2 certifiée |
| ATEX | Zones 1&21 et 2&22 antistatique |
| NACE | MR0175 résistance corrosion sulfurée |
| Durée de garantie | 2 ans fabricant |
Certification Sécurité Feu BS 6755-2
La certification Fire-Safe BS 6755-2 garantit trois performances critiques en cas d’incendie :
- Étanchéité en ligne : Maintien de l’étanchéité amont/aval pendant et après le feu
- Étanchéité vers l’extérieur : Aucune fuite vers l’atmosphère pendant l’exposition
- Manœuvrabilité : Fonctionnement de la vanne préservé après refroidissement
- Sièges métalliques secondaires : Activation automatique si destruction du PTFE
Applications Critiques Industries Lourdes
Le robinet série 718 trouve son application essentielle dans les industries les plus exigeantes
où sécurité, fiabilité et performance sont vitales :
- Raffineries pétrolières : Sectionnement circuits hydrocarbures haute pression
- Industries pétrochimiques : Process de craquage et polymérisation critiques
- Chimie lourde : Réacteurs haute pression et fluides corrosifs
- Air comprimé industriel : Réseaux haute pression et systèmes critiques
- Centrales vapeur : Circuits haute pression et température
Construction Acier Forgé ASTM A105N
L’acier forgé ASTM A105N offre une résistance mécanique supérieure aux aciers moulés
avec une structure métallurgique homogène sans porosité. Cette métallurgie premium garantit une
intégrité structurelle parfaite même sous les contraintes les plus extrêmes des installations
pétrochimiques et chimiques.
Guide d’Installation Soudage BW
L’installation par soudage Butt Weld nécessite un soudeur qualifié selon les
procédures ASME Section IX. Les embouts L100mm SCH.80 permettent une préparation optimale
et garantissent l’accessibilité parfaite pour un joint soudé de qualité.
Points critiques installation BW :
- Qualification soudeur selon ASME Section IX (acier A105N) requise
- Préparation des chanfreins selon ASME B16.25
- Utiliser WPS qualifié pour soudage acier carbone haute pression
- Contrôles non destructifs selon spécifications projet
- Traitement thermique post-soudage si requis par code.
Protection ATEX Intégrale
La certification ATEX zones 1&21 et 2&22 autorise l’installation dans toutes les
atmosphères explosives industrielles. Le système antistatique double protection assure la continuité
électrique permanente entre tous les composants métalliques, éliminant l’accumulation de charges
électrostatiques sources d’inflammation.
Résistance NACE MR0175
La conformité NACE MR0175 garantit la résistance à la fissuration sous contrainte
en milieux sulfurés (H2S). Cette certification est essentielle pour les applications pétrolières
et gazières où la présence d’hydrogène sulfuré impose des exigences métallurgiques spécifiques.
Axe Inéjectable Anti-Blow-Out
L’axe inéjectable en inox F316 élimine définitivement le risque d’éjection accidentelle
même en cas de surpression extrême. Cette sécurité passive protège le personnel et l’environnement
contre les projections dangereuses en cas de défaillance du presse-étoupe.
Passage Intégral Haute Performance
Le passage intégral DN8 avec diamètre effectif 10mm optimise les débits et minimise
les pertes de charge. Cette conception garantit des performances hydrauliques optimales essentielles
pour l’efficacité énergétique des installations haute pression.
Gamme et Disponibilité
La série 718 couvre les diamètres DN8 à DN50 avec variantes BW, SW et embouts droits pour s’adapter
à tous les besoins de raccordement soudé. La disponibilité en stock (livraison sous 1 à 3 jours)
assure une réactivité optimale pour vos projets critiques et maintenances d’urgence.
Le robinet à tournant sphérique série 718 conjugue sécurité feu certifiée, protection ATEX intégrale
et résistance NACE, constituant l’investissement de référence pour le sectionnement ultra-fiable
et sécurisé de vos installations les plus critiques en milieux explosifs et corrosifs.
Questions fréquentes
Quelles sont les plages de diamètres disponibles et la pression nominale maximale de ce robinet ?
Le robinet 718 est proposé en DN 10, 15, 20, 25, 30, 38 et supérieurs. Sa pression nominale (PN) est de 138 bar, avec une classe de construction 800 en acier forgé ASTM A105N pour les applications haute performance.
Quels types de raccordements sont compatibles avec ce robinet sphérique 2 pièces ?
Le robinet 718 propose trois options de raccordement : souder, souder BW (bout à bout), et BW standard. Les embouts sont calibrés L100mm en SCH.80 pour assurer compatibilité et étanchéité optimales en conditions extrêmes.
Ce robinet est-il adapté aux environnements ATEX et NACE, et quel est le délai de disponibilité ?
Oui, le 718 offre certification sécurité feu ATEX et résistance NACE, idéal pour pétrole, gaz et chimie. Pour connaître les délais de livraison selon votre DN et configuration, contactez neovanne.com qui gère les commandes industrielles B2B.
