Robinet à Tournant Sphérique Série 769 : Excellence et Sécurité pour l’Industrie

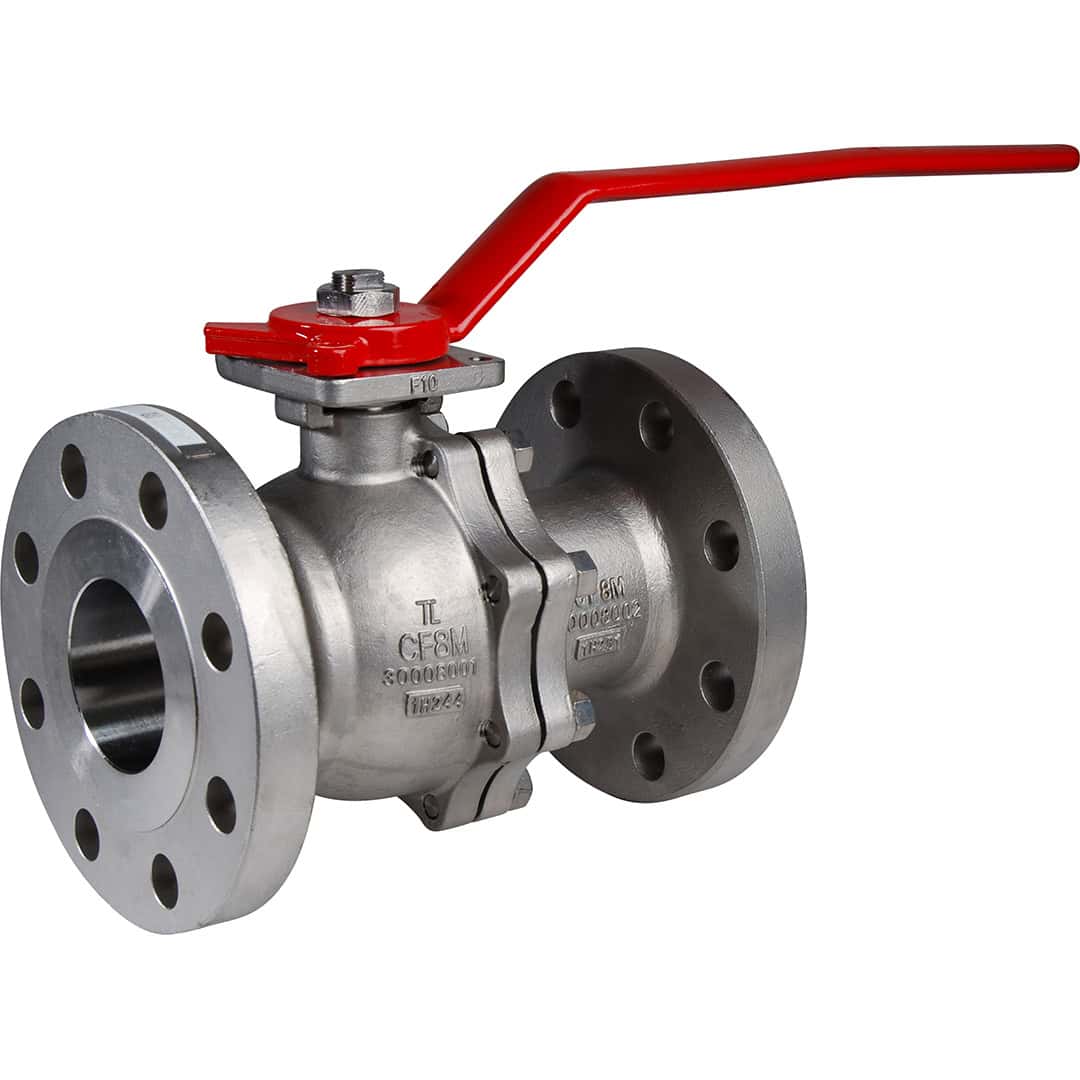

Le robinet à tournant sphérique Série 769, issu de la gamme Excellence d’ICP, est une vanne de sectionnement de haute performance conçue pour les applications les plus critiques. Sa construction Split Body (2 pièces) en inox moulé CF8M lui confère une résistance supérieure à la corrosion, idéale pour les industries chimiques, pétrochimiques et pharmaceutiques.
Avec son passage intégral, il assure une perte de charge minimale, optimisant ainsi l’efficacité des réseaux. Le raccordement par brides Class 300 (PN50) garantit une tenue parfaite en haute pression, tandis que la platine de montage ISO 5211 intégrée facilite son automatisation par actionneur.
Avantages Clés et Sécurité Multi-Niveaux
- Sécurité Certifiée : Ce robinet est certifié Fire-Safe (ISO 10497), ATEX (Zones 1&21 et 2&22), et conforme à la norme sur les Émissions Fugitives (ISO 15848-1), assurant une protection maximale des opérateurs et de l’environnement.
- Construction Haute Performance : Le corps en inox CF8M, la sphère en inox et les sièges en PTFE offrent une compatibilité chimique étendue et une excellente tenue en température (de -50°C à +230°C).
- Conception Fiable : Il est doté d’un système antistatique, d’un axe inéjectable pour prévenir les fuites à l’axe, et d’une poignée cadenassable pour sécuriser les opérations de maintenance.
- Conformité NACE : Le modèle est conforme à la norme NACE MR0175, le rendant apte pour les services en milieux soufrés.
Caractéristiques Techniques Générales
Type de vanne : Robinet à tournant sphérique, 2 pièces, Split Body.
Matériaux : Corps et sphère en Inox CF8M (1.4408).
Pression Nominale : Class 300 / PN50.
Plage de Température : -50°C à +230°C.
Raccordement : À brides RF (Raised Face) Class 300.
Étanchéité : Sièges en PTFE, presse-étoupe en Graphite.
Normalisation : CE, ATEX, Fire-Safe, Émissions Fugitives, NACE MR0175, platine ISO 5211.
La Série 769 est la solution de sectionnement par excellence, combinant matériaux nobles, conception sécurisée et certifications multiples pour une fiabilité à toute épreuve dans les process industriels exigeants.
Questions fréquentes
Quelles sont les plages de DN disponibles et le matériau de construction du corps de vanne ?
La Série 769 est disponible en DN 15, 20, 25, 100, 150 et 200. Le corps de vanne est en inox moulé CF8M (construction Split Body 2 pièces), offrant une résistance maximale à la corrosion pour les environnements chimiques et pétrochimiques.
Le passage intégral de cette vanne réduit-il significativement les pertes de charge par rapport aux vannes classiques ?
Oui, le passage intégral de la Série 769 minimise les pertes de charge et améliore le débit, réduisant ainsi les coûts énergétiques en applications de haute performance pour l’industrie pharmaceutique, chimique et pétrochimique.
Quel est le délai de livraison pour une commande de robinets Série 769 ?
Contactez neovanne.com pour connaître les délais précis selon votre DN et quantité commandée ; les stocks et délais de fabrication varient selon les dimensions demandées.
