Robinet à Tournant Sphérique Série 771 : Compacité et Performance pour l’Industrie
À partir de 133,45 € HT
Série 771 – Robinet à Tournant Sphérique Modèle Étroit. Construction tout inox CF8M, passage intégral dans un encombrement réduit. Presse-étoupe PTFE, joint FKM, platine ISO 5211. Idéal pour les industries chimiques et pétrochimiques. PN16, TS -20°C/+180°C. Axe inéjectable et poignée cadenassable pour une sécurité maximale.
Sélectionner votre référence
| DN | Matière | Diamètre de passage (mm) | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|
| DN: 15 | Matière: Inox | Diamètre de passage (mm): 15 | Référence: 771015 | Prix: 133,45 € | Disponibilité: En stock | ||
| DN: 20 | Matière: Inox | Diamètre de passage (mm): 20 | Référence: 771020 | Prix: 178,16 € | _delai_expedition: En stock | ||
| DN: 25 | Matière: Inox | Diamètre de passage (mm): 25 | Référence: 771025 | Prix: 235,00 € | _delai_expedition: En stock | ||
| DN: 32 | Matière: Inox | Diamètre de passage (mm): 32 | Référence: 771032 | Prix: 278,00 € | _delai_expedition: En stock | ||
| DN: 40 | Matière: Inox | Diamètre de passage (mm): 38 | Référence: 771040 | Prix: 346,00 € | _delai_expedition: En stock | ||
| DN: 50 | Matière: Inox | Diamètre de passage (mm): 50 | Référence: 771050 | Prix: 448,00 € | _delai_expedition: En stock | ||
| DN: 65 | Matière: Inox | Diamètre de passage (mm): 65 | Référence: 771065 | Prix: 738,00 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Inox | Diamètre de passage (mm): 76 | Référence: 771080 | Prix: 1016,00 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Inox | Diamètre de passage (mm): 94 | Référence: 771100 | Prix: 1330,00 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Inox | Diamètre de passage (mm): 118 | Référence: 771125 | Prix: 2541,00 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Inox | Diamètre de passage (mm): 135 | Référence: 771150 | Prix: 3404,00 € | _delai_expedition: En stock |
Robinet à Tournant Sphérique Série 771 : Compacité et Performance pour l’Industrie

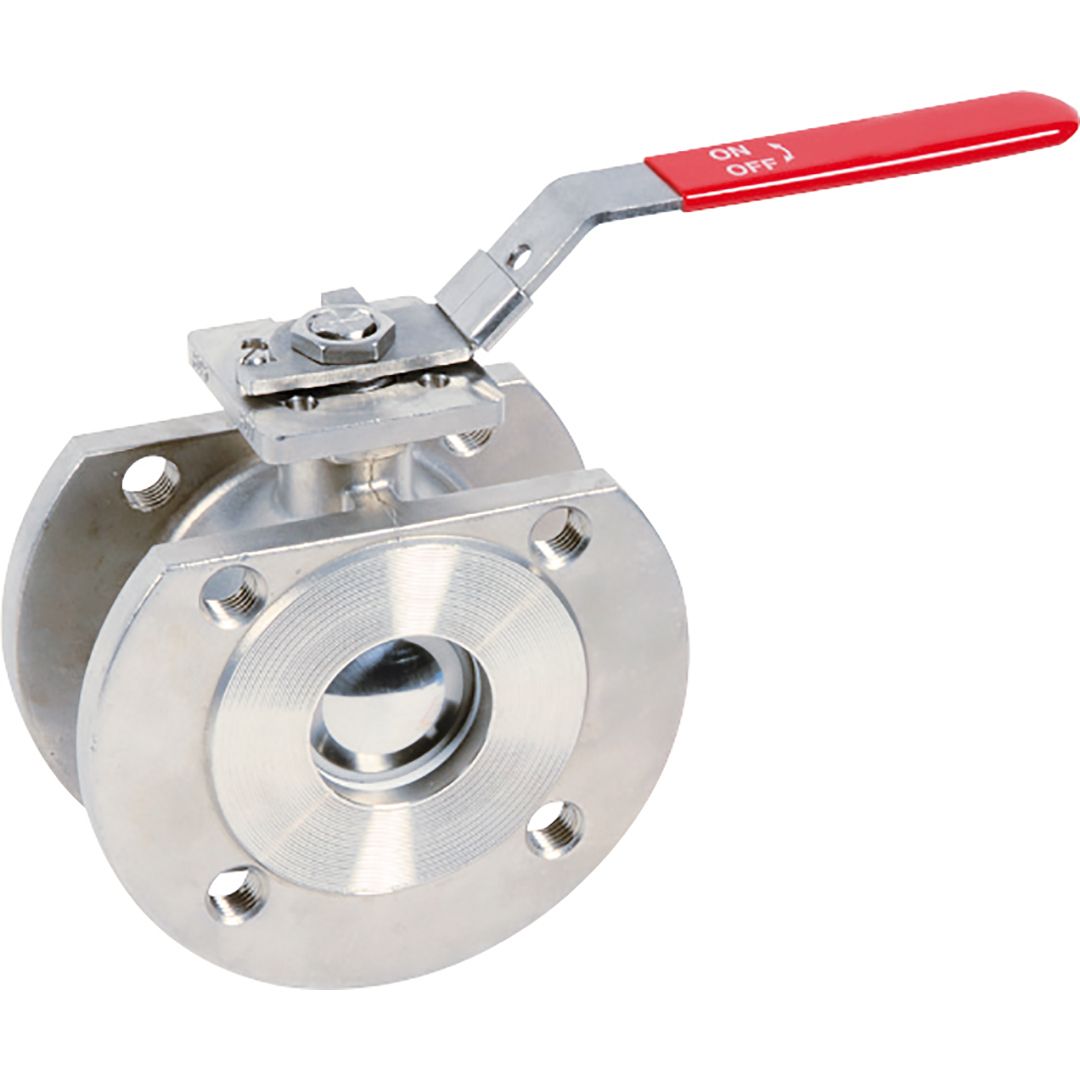

Le robinet à tournant sphérique Série 771 de Sferaco est une vanne de sectionnement haute performance, conçue dans un modèle étroit (Wafer) pour optimiser l’encombrement tout en conservant toutes les qualités d’un passage intégral. Fabriqué entièrement en inox CF8M, il est parfaitement adapté aux industries chimiques, pétrochimiques, pharmaceutiques et aux installations hydrauliques.
Sa conception compacte permet une installation facilitée dans les espaces restreints, tandis que son corps évidé et sa sphère pleine garantissent un écoulement optimal avec des pertes de charge minimales. L’axe inéjectable et le système d’étanchéité PTFE/FKM assurent une sécurité d’exploitation maximale.
Avantages Clés et Points Forts
- Modèle Étroit Optimisé : Conçu pour réduire l’encombrement axial tout en conservant un passage intégral, idéal pour les installations avec contraintes d’espace.
- Construction Tout Inox : Corps et sphère en inox CF8M (1.4408) pour une excellente résistance à la corrosion et une compatibilité chimique étendue.
- Étanchéité Haute Performance : Presse-étoupe PTFE et joint torique FKM garantissent une étanchéité parfaite et durable, même avec des fluides agressifs.
- Sécurité d’Exploitation : Axe inéjectable prévenant tout risque de projection en cas de surpression, et poignée cadenassable pour sécuriser les manœuvres.
- Motorisation Facile : Équipé d’une platine ISO 5211 standard pour une automatisation aisée avec actionneurs pneumatiques ou électriques.
Caractéristiques Techniques Générales
| Caractéristique | Spécification |
|---|---|
| Type de vanne | Robinet à tournant sphérique, modèle étroit Wafer |
| Matériaux | Corps et sphère Inox CF8M (1.4408), Sièges PTFE chargés verre |
| Pression de Service (PS) | 16 bar |
| Plage de Température (TS) | -20°C à +180°C |
| Raccordement | À brides PN10/16 avec trous de fixation taraudés |
| Écartement | EN 558 Série 100 (modèle étroit) |
| Certifications | CE, Directive 97/23/CE, Tests API 598 |
La Série 771 est la solution idéale pour allier compacité, performance et fiabilité dans vos installations industrielles nécessitant un sectionnement précis.
Questions fréquentes
Quelle est la plage de diamètres disponibles et le matériau utilisé pour garantir la compatibilité chimique ?
La Série 771 est disponible en DN 15, 20, 25, 32, 38, 50 et plus. Entièrement fabriquée en inox CF8M, elle résiste aux environnements chimiques, pétrochimiques et pharmaceutiques exigeants.
Le robinet Série 771 est-il compatible avec les installations existantes en brides PN16 ?
Oui, le raccordement par brides PN16 assure la compatibilité directe avec les installations industrielles standard. Son design compact Wafer optimise l’encombrement sans réduire le passage intégral.
Où puis-je commander la Série 771 et quel est le délai de livraison ?
Contactez neovanne.com pour connaître les délais de commande et les stocks disponibles de la Série 771. Nous vous proposerons une solution adaptée à votre calendrier industriel.
| DN | 100, 125, 15, 150, 20, 25, 32, 40, 50, 65, 80 |
|---|---|
| Matière | Inox |
| Raccordement | Brides, PN16 |
| Diamètre de passage (mm) | 118, 135, 15, 20, 25, 32, 38, 50, 65, 76, 94 |
| Pression Nominale (bar) | 16 |
| Température Mini (°C) | -20 |
| Température Maxi (°C) | 180 |
| Référence | 271103R0477012, 271104R0477012, 271105R0477012, 271106R0477012, 271107R0477012, 271108R0477012, 271112R0477012, 271113R0477012, 271114R0477012, 271115R0477012, 271116R0477012, 271117R0477012, 271118R0477012, 271122R0477012, 271123R0477012, 271124R0477012, 271125R0477012, 271126R0477012, 271127R0477012, 271128R0477012, 771015, 771020, 771025, 771032, 771040, 771050, 771065, 771080, 771100, 771125, 771150 |
