Description

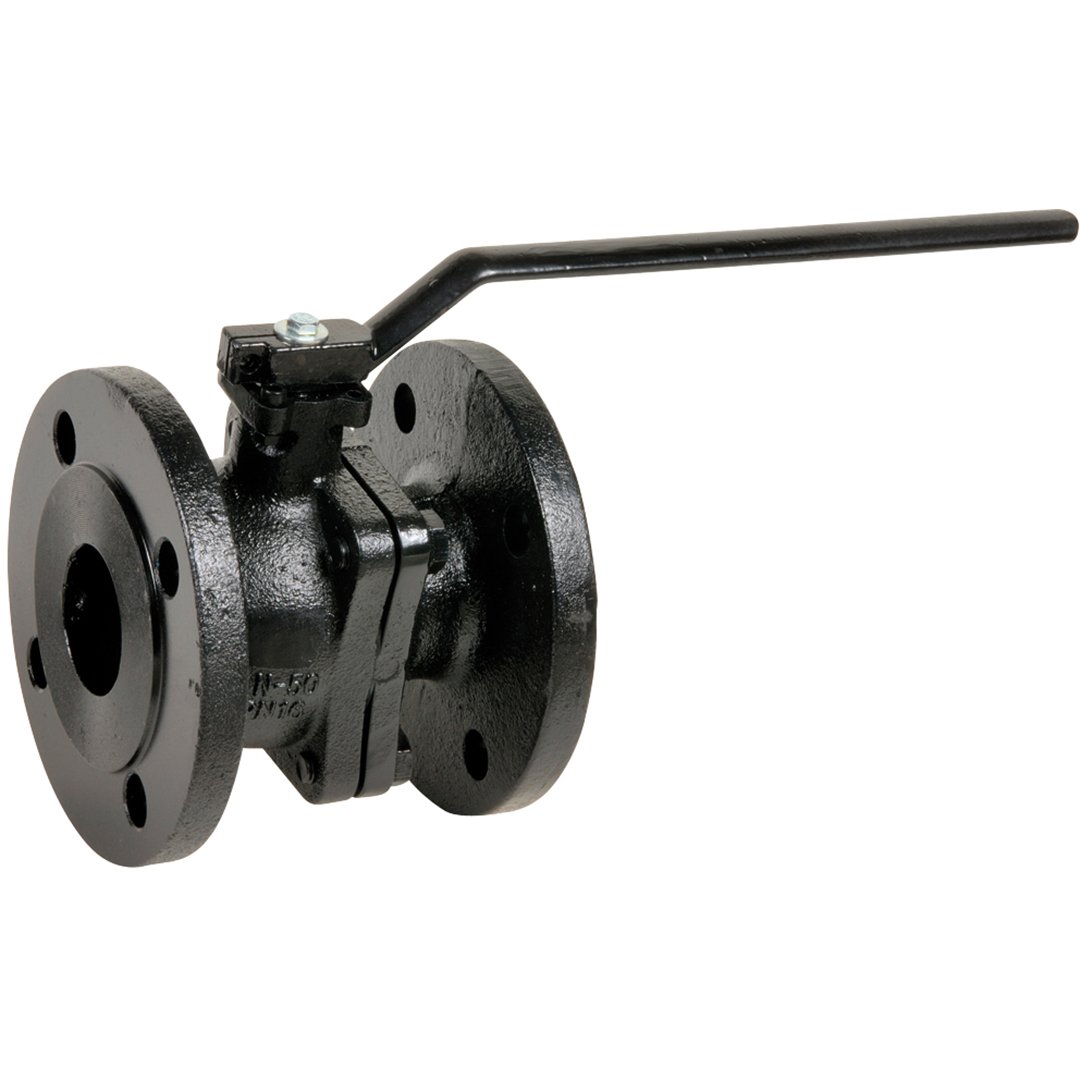

507, Vanne à Sphère Fonte GL DIN 3202 Platine ISO 5211 ATEX, Sectionnement Motorisable Zones Explosives
La vanne à sphère fonte série 507 révolutionne le sectionnement motorisable en zones explosives par sa
construction fonte GL compacte et sa double certification ATEX zones 1&21 et 2&22. Spécialement
conçue pour les installations de chauffage urbain, sanitaire, climatisation et irrigation en environnements à risques,
cette vanne motorisable garantit un sectionnement fiable jusqu’à 16 bars et 200°C avec passage intégral DN15 optimisé,
platine ISO 5211 universelle et conformité DIN 3202 pour les applications allemandes et européennes.
Avantages Clés
Cette vanne se distingue par sa double certification ATEX zones 1&21 et 2&22 qui autorise l’installation dans toutes
les atmosphères explosives industrielles gaz et poussières. La construction fonte GL (EN-GJL-250) offre un excellent
rapport coût-performance avec une résistance mécanique adaptée aux réseaux urbains standards PN10/16.
La platine ISO 5211 intégrée permet l’adaptation universelle de tous les actionneurs pneumatiques, électriques ou
hydrauliques du marché pour une automatisation complète. La conformité DIN 3202 avec écartement série 27 compact
garantit la compatibilité parfaite avec les standards allemands et européens pour les réseaux existants.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 507 - Vanne sphère fonte motorisable ATEX |
| Marque | ICP VALVES |
| Corps | Fonte GL (EN-GJL-250) |
| Sphère | Laiton CW617N chromé passage intégral |
| Axe | Laiton CW617N inéjectable |
| Étanchéité corps | 2 joints toriques NBR |
| Étanchéité axe | Joint PTFE haute performance |
| Platine motorisation | ISO 5211 (F03/F04 selon DN) |
| Raccordement | À brides PN10/16 selon EN 1092 |
| Conformité écartement | DIN 3202 / EN 558 Série 27 |
| Diamètre nominal | DN15 (gamme DN15 à DN200) |
| Diamètre de passage | 13 mm (passage intégral) |
| Pression de service (PS) | 16 bar (PN10/16) |
| Température de service | -10°C à +200°C |
| Écartement face à face | 115 mm (EN 558 Série 27) |
| ATEX | Zones 1&21 et 2&22 certifiées |
| Système antistatique | Non (certification ATEX sans antistatique) |
| Commande | Levier noir cadenassable |
| Durée de garantie | 2 ans fabricant |
Certification ATEX Double Protection
La certification ATEX zones 1&21 et 2&22 garantit la conformité aux directives européennes 2014/34/UE pour
l’utilisation en atmosphères explosives. Cette double certification autorise :
- Zone 1 (gaz) : Atmosphères explosives gazeuses présence occasionnelle
- Zone 21 (poussières) : Atmosphères explosives poussières présence occasionnelle
- Zone 2 (gaz) : Atmosphères explosives gazeuses présence exceptionnelle
- Zone 22 (poussières) : Atmosphères explosives poussières présence exceptionnelle
Norme DIN 3202 Série 27
La conformité DIN 3202 avec écartement EN 558 Série 27 garantit la compatibilité parfaite avec les standards
allemands et européens. Cet écartement compact de 115mm pour DN15 optimise l’installation sur les réseaux urbains existants
tout en maintenant l’accessibilité pour la motorisation.
Applications Zones ATEX Chauffage
La vanne série 507 trouve son application optimale dans les installations en zones à risques ATEX :
- Chaufferies urbaines ATEX : Sectionnement motorisé circuits chauffage zones explosives
- Industries chimiques : Réseaux eau process en zones classées ATEX
- Centrales énergétiques : Circuits refroidissement zones potentiellement explosives
- Usines agroalimentaires : Sectionnement automatisé zones poussières explosives
- Traitement des eaux : Installations en zones ATEX gaz et vapeurs inflammables
Platine ISO 5211 Motorisable
La platine ISO 5211 universelle permet l’adaptation immédiate de tous les actionneurs ATEX certifiés.
Cette normalisation garantit :
- Actionneurs ATEX : Compatibilité avec tous actionneurs pneumatiques/électriques ATEX
- Automatisation GTC : Intégration dans systèmes de gestion technique centralisée
- Signalisation position : Adaptation capteurs fin de course ATEX
- Évolutivité : Passage manuel vers automatique sans modification installation
Construction Fonte GL Économique
La fonte grise lamelaire GL EN-GJL-250 offre un excellent rapport coût-performance pour les applications
chauffage et sanitaire standard PN16. Cette métallurgie éprouvée garantit une résistance mécanique adaptée aux contraintes
des réseaux urbains avec un coût d’investissement optimisé.
Guide d’Installation ATEX Motorisée
L’installation en zone ATEX nécessite un respect strict des procédures de sécurité anti-déflagrante.
La platine ISO 5211 permet l’adaptation d’actionneurs ATEX certifiés pour une automatisation sécurisée.
Points critiques d’installation ATEX :
- Installation par personnel habilité ATEX et électricité en zone classée
- Vérifier adéquation zone ATEX/certification vanne avant montage
- Utiliser actionneurs et câblages certifiés ATEX adaptés à la zone
- Maintenir distances sécurité et protections mécaniques réglementaires
- Documentation installation conforme directive 2014/34/UE obligatoire.
Passage Intégral DN15 Optimisé
Le passage intégral DN15 avec diamètre effectif 13mm minimise les pertes de charge et optimise les débits.
Cette conception garantit une efficacité énergétique maximale réduisant la consommation des circulateurs sur les réseaux
de chauffage urbain automatisés.
Étanchéité Double Sécurité
Le système d’étanchéité multicouche combine 2 joints toriques NBR pour l’étanchéité corps et un joint PTFE
haute température à l’axe. Cette technologie garantit une étanchéité parfaite même en service intensif avec cycles motorisés
répétés jusqu’à 200°C.
Certification ATEX Sans Antistatique
La certification ATEX sans système antistatique démontre que la vanne répond aux exigences de sécurité
anti-déflagrante par sa conception intrinsèque. Cette approche simplifie la maintenance en éliminant les dispositifs
antistatiques additionnels nécessitant vérifications périodiques.
Gamme Étendue DN15-DN200
La série 507 couvre les diamètres DN15 à DN200 avec deux écartements différents pour DN125 et DN150 (court ou long selon
configuration réseau). Cette gamme étendue permet d’équiper complètement les installations de sectionnement motorisé ATEX
de toutes dimensions.
Disponibilité et Réactivité
La série 507 est disponible en stock avec livraison sous 1 à 3 jours pour assurer une réactivité optimale face aux projets
d’automatisation ATEX urgents. La disponibilité permanente garantit le respect des plannings de mise en conformité zones
explosives et modernisation des installations.
La vanne à sphère série 507 conjugue certification ATEX double zones, motorisation ISO 5211 universelle et conformité
DIN 3202 compacte, constituant la solution de référence pour le sectionnement automatisé sécurisé et économique de vos
installations de chauffage, sanitaire et climatisation en zones explosives.
Questions fréquentes
Quelles sont les pressions nominales et diamètres disponibles pour cette vanne à sphère fonte ?
La vanne 507 est disponible en DN 10 et DN 16, avec des classes de pression PN 10 et PN 16 selon les besoins de votre installation.
Cette vanne est-elle compatible avec une motorisation et quels environnements autorise sa certification ATEX ?
Oui, la vanne est motorisable avec platine ISO 5211 et certifiée ATEX pour les zones 1&2 et 2&2, idéale pour chauffage urbain, sanitaire, climatisation et irrigation en zones explosives.
Quel est le délai de livraison pour commander cette vanne motorisable chez neovanne.com ?
Consultez neovanne.com pour connaître les délais de livraison actualisés selon votre configuration (DN, PN, motorisation) et vérifier la disponibilité en stock.
