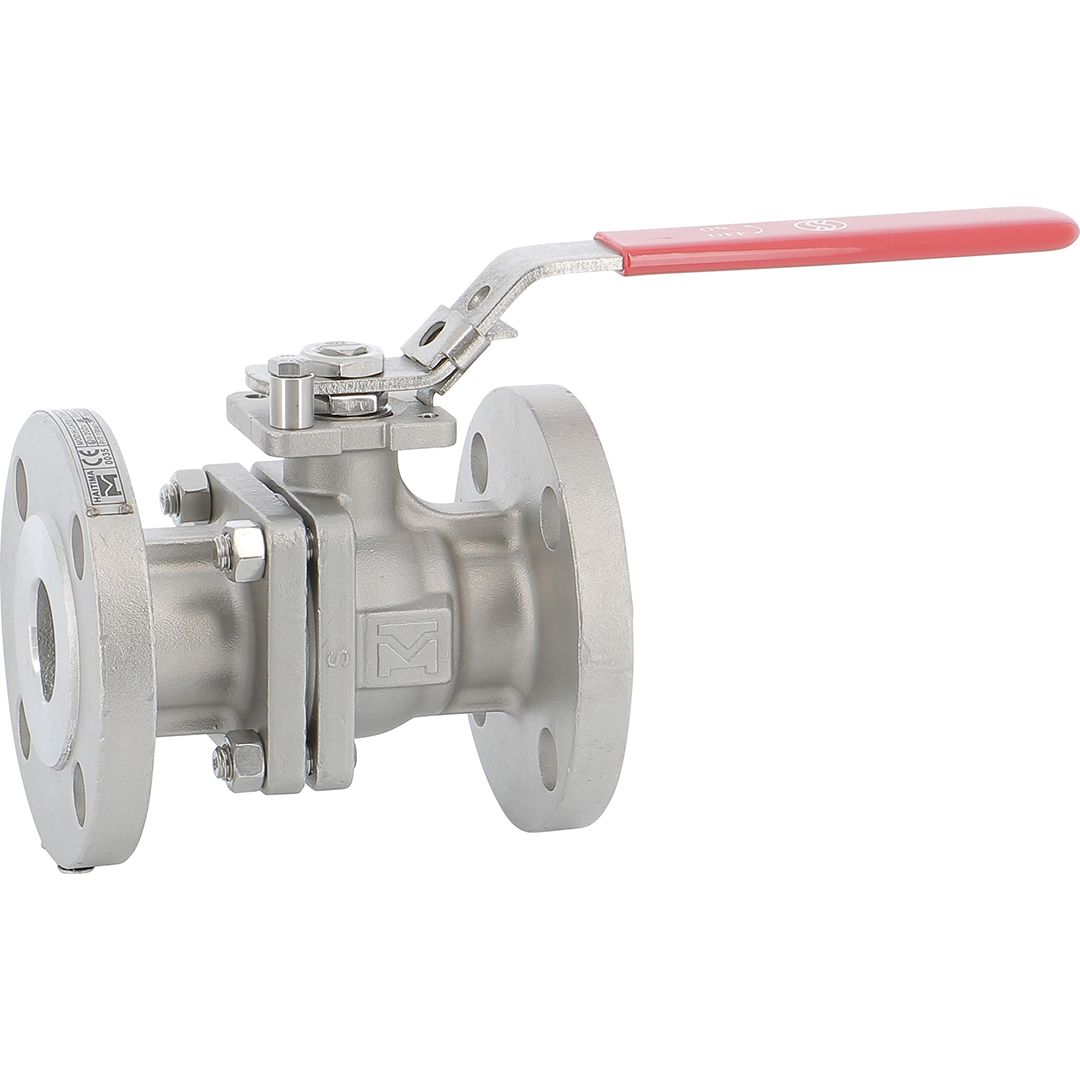

Robinet à tournant sphérique inox ASTM CF8M Class 150 — automatisation et sécurité feu sur procédés industriels

Dans les applications chimiques, pharmaceutiques et pétrochimiques, un robinet de sectionnement doit remplir trois conditions simultanées : résister au fluide (corrosion, température), être motorisable sans adaptation mécanique, et rester étanche en cas d’incendie (sécurité feu). Ce robinet à tournant sphérique 2 pièces en inox ASTM A351 CF8M (équivalent EN 1.4408) Class 150 PN 20 répond à ces trois exigences. La certification API 607 sécurité feu, la double protection antistatique et la compatibilité ATEX Zone 1/2 et 21/22 le qualifient pour les zones à risque d’explosion.

La platine ISO 5211 normalisée est le point déterminant pour l’automatisation : tout actionneur quart de tour normalisé se monte directement, sans bride intermédiaire ni adaptation mécanique. En DN 25 à DN 200, la sphère évidée réduit le couple de manœuvre, ce qui permet d’utiliser des actionneurs de taille inférieure — avantage économique sur les gros diamètres.

Caractéristiques techniques

Class 150 vs PN 16 : quelle différence en pratique ?

Class 150 ASME B16.5 et PN 16 EN 1092-1 ne sont pas interchangeables : les perçages des brides diffèrent à partir de DN 50. Une bride Class 150 a un diamètre de cercle de perçage différent d’une bride PN 16 pour le même DN. Sur les installations mixtes (équipements européens et américains), vérifier systématiquement la compatibilité avant commande. La pression admissible de Class 150 (PN 20 à 20°C) est supérieure à PN 16, ce qui donne une marge de sécurité supplémentaire sur les transitoires de pression.

Sécurité feu API 607 : ce que ça implique

Un robinet certifié API 607 a été testé en condition d’incendie simulé : exposition à une flamme à 760°C pendant 30 minutes minimum. Après le test, l’étanchéité doit rester assurée (fuite tolérée < 100 cm³/min). Les joints PTFE brûlent dans ce scénario, mais la conception du siège maintient une étanchéité métallo-métallique résiduelle. Cette certification est requise dans les industries pétrolières, chimiques et gazières pour les robinets sur lignes de process contenant des fluides inflammables.

Installation motorisée : points de vérification

Vérifier le couple d’actionneur ≥ 1,3 × couple de robinet (présent dans la documentation par DN). La platine ISO 5211 doit correspondre à la taille F (F05, F07, F10…) en fonction du DN du robinet et du type d’actionneur. En zone ATEX, l’actionneur doit lui-même être certifié Ex — la certification ATEX du robinet ne s’étend pas à l’actionneur monté.
