Description

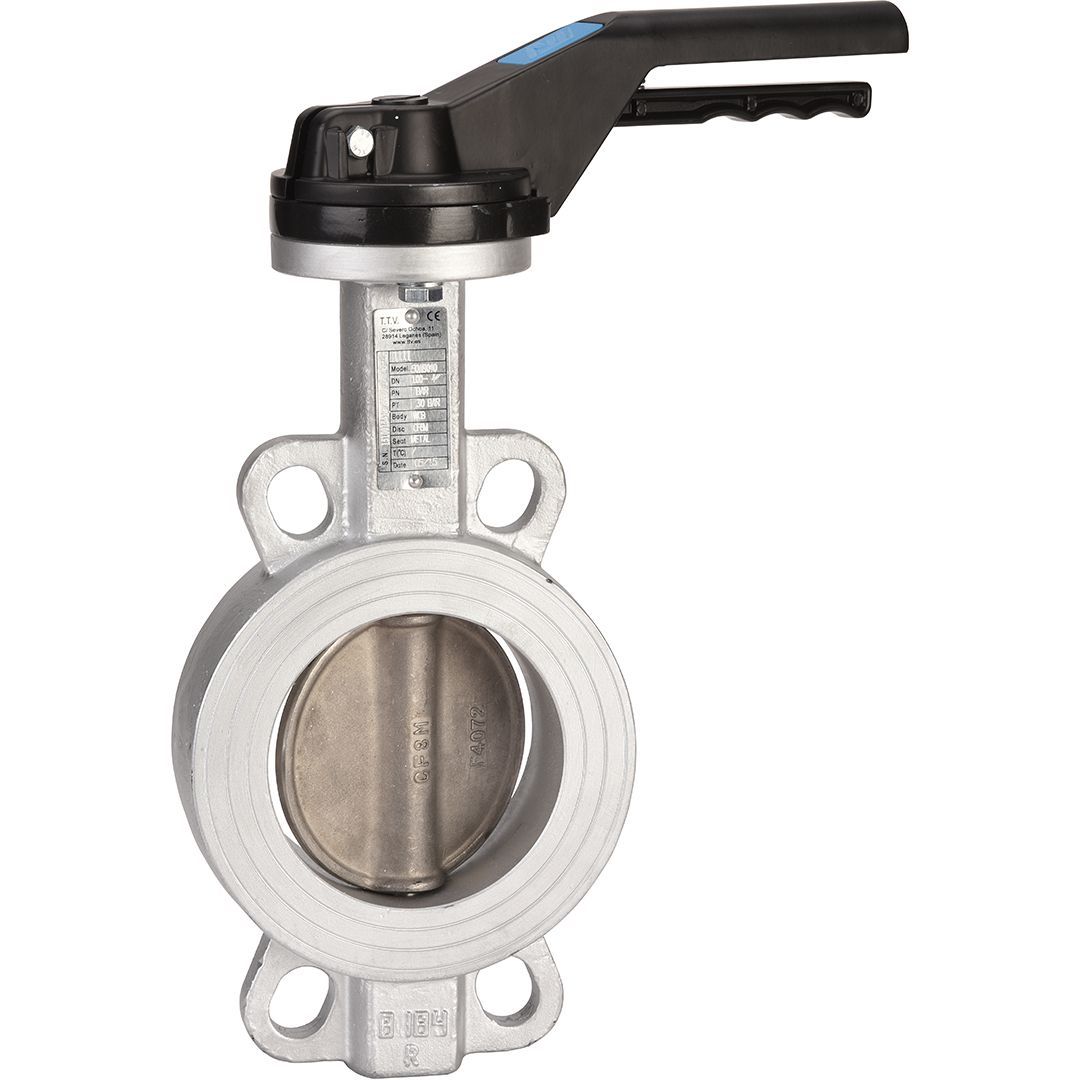

Robinet à Papillon Acier Excellence TTV – Metal/Metal Non Étanche – Fumées Haute Température
Le robinet à papillon TTV gamme Excellence est une solution industrielle robuste conçue pour le
sectionnement ou réglage de réseaux de fumées à haute température et milieux pulvérulents. Sa conception
metal/metal garantit une excellente durabilité dans les conditions les plus exigeantes, avec une garantie fabrication
exceptionnelle de 10 ans.
Avantages Clés
Cette vanne se distingue par sa construction haute performance intégrant un corps en acier ASTM A216 WCB
pour une résistance mécanique optimale. Le papillon en inox ASTM A351 CF8M (jusqu’au DN200) puis en fonte EN GJS 500-7
chromé au-delà, associé à un axe traversant en inox AISI 420, garantit une fiabilité exceptionnelle même dans les
environnements les plus agressifs.
Sa polyvalence d’utilisation remarquable permet une compatibilité ATEX Zone 1&21 et Zone 2&22 sur demande,
un col long adapté au calorifuge, et un montage entre brides PN10/16 et Class 150. La conception motorisable avec platine
ISO 5211 offre une flexibilité d’automatisation complète.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Gamme | Excellence TTV |
| Type | Robinet à papillon metal/metal non étanche |
| Corps | Acier ASTM A216 WCB |
| Papillon | Inox ASTM A351 CF8M (≤DN200) / Fonte EN GJS 500-7 chromé (>DN200) |
| Axe | Traversant inox AISI 420 |
| Température de service | -20°C à +350°C |
| Pression maximale | 16 bar (≤DN300) / 10 bar (>DN300) |
| Gamme dimensionnelle | DN40 à DN400 |
| Raccordement | Entre brides PN10/16, Class 150 |
| Motorisation | Platine ISO 5211 |
| Col | Long pour calorifuge |
| Garantie fabrication | 10 ans |
Options de Commande
Cette vanne offre une gamme complète d’options de commande adaptées aux besoins industriels : levier standard
ou inox pour la manœuvre manuelle, réducteur à volant IP65 pour les applications nécessitant un effort réduit,
ou réducteur à chaîne IP65 pour les installations en hauteur. Une rehausse est également possible selon les contraintes
d’installation.
Applications Spécialisées
Ce robinet trouve son application idéale dans les réseaux de fumées haute température où les conditions
thermiques extrêmes nécessitent des matériaux résistants. Il convient parfaitement aux milieux pulvérulents et aux
environnements industriels exigeants. Im
portant de noter que cette vanne assure un sectionnement fiable et une régulation précise du débit, même en présence de poussières fines ou de cendres volantes.
Installation et Maintenance
L’installation du robinet à papillon Excellence TTV est simplifiée grâce à son design entre brides standardisées. Le col long facilite l’intégration dans les systèmes isolés thermiquement. Pour la maintenance, l’accès à l’axe traversant inox permet un entretien régulier sans démontage complet, prolongeant ainsi la durée de vie opérationnelle.
Un entretien préventif annuel est recommandé en environnement haute température pour maintenir les performances optimales et bénéficier de la garantie 10 ans.
Pourquoi Choisir NEOVANNE
NEOVANNE propose cette vanne avec un engagement qualité incontesté : matériaux certifiés, conformité ATEX disponible, et support technique expert pour dimensionner la solution adaptée à votre installation. Notre équipe industrielle vous accompagne de la sélection à la mise en service.
Contactez nos experts pour obtenir un devis personnalisé et découvrir comment la vanne Excellence TTV peut optimiser votre réseau de fumées ou votre application industrielle haute température.
Questions fréquentes
Quelles sont les plages de diamètres disponibles et les pressions nominales maximales du robinet à papillon TTV Excellence ?
Le robinet à papillon TTV Excellence est disponible en diamètres de DN 100 à DN 300 et au-delà. Les pressions nominales varient selon le diamètre, avec des PN jusqu’à PN 16 bar pour les plus petits diamètres. Consultez la fiche technique pour les correspondances exactes DN/PN.
Le robinet TTV est-il adapté aux applications de fumées haute température et quels sont ses limites thermiques ?
Oui, le robinet à papillon TTV Excellence est spécifiquement conçu pour le sectionnement et réglage de fumées haute température en milieux pulvérulents. Sa construction metal/metal offre une résistance thermique optimale avec une garantie fabrication de 10 ans en conditions industrielles exigeantes.
Quel est le délai de livraison standard pour commander un robinet TTV Excellence et où passer commande ?
Pour connaître les délais de livraison et disponibilités exactes selon votre diamètre, contactez neovanne.com qui pourra vous proposer un devis personnalisé et un délai adapté à votre commande B2B.
