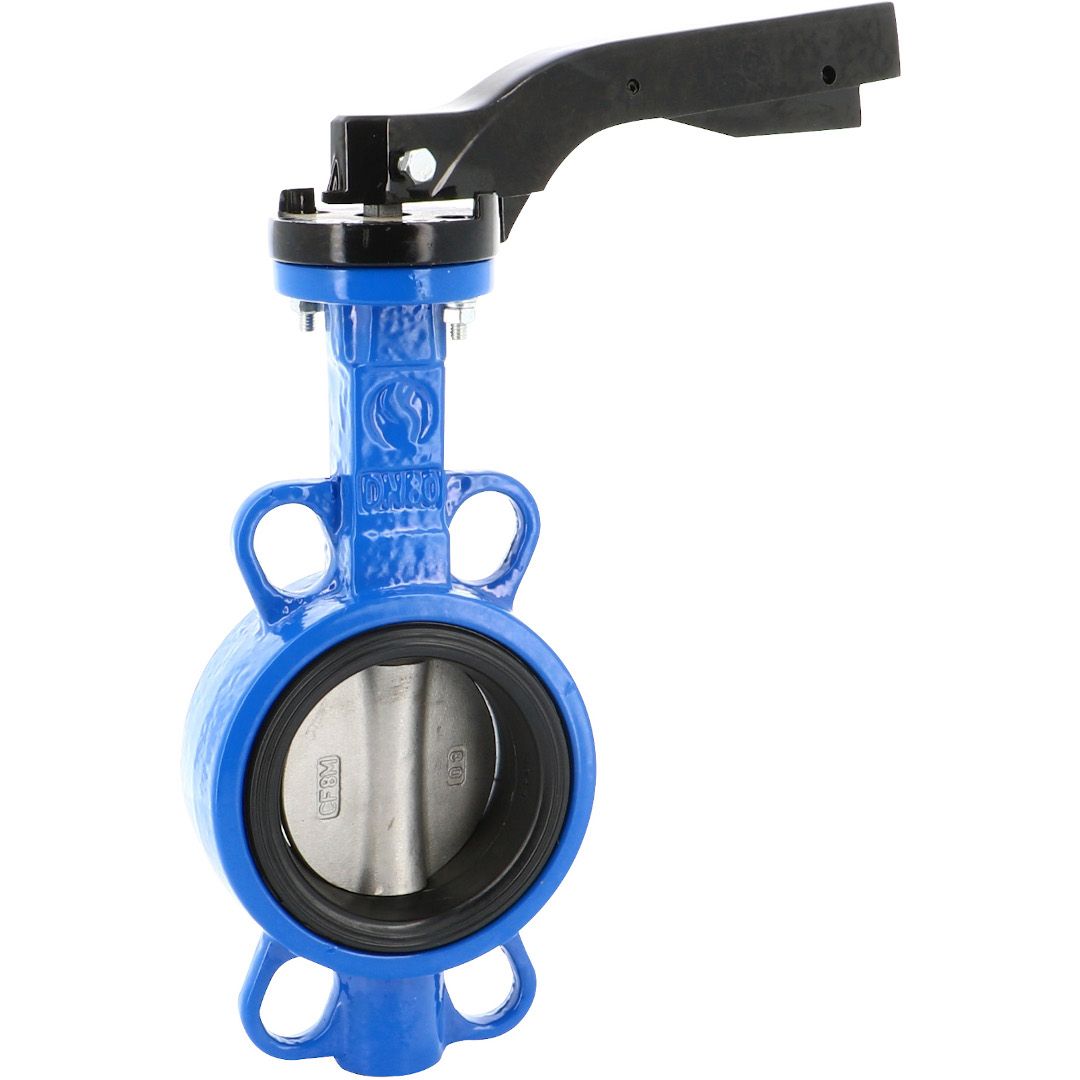

Vanne papillon Wafer fonte/inox/NBR - hydrocarbures et fluides industriels
Sur un reseau fuel, gaz naturel ou eau industrielle, une vanne quart de tour acier coute cher, prend de la place entre brides et demande un palan pour la manutention au-dela du DN150. La vanne papillon Wafer gamme Initiale resout ces trois problemes d’un coup. Corps fonte compact, papillon inox CF8M, manchette NBR vulcanisee dans le corps : le tout passe entre deux brides PN10/16 ou Class 150 sans joint additionnel.
La conception suit la norme API 609 (categorie A, soft-seated) et les tests d’etancheite respectent l’API 598. La directive PED 2014/68/UE est couverte, et la certification Lloyd’s Register autorise l’usage en marine marchande. Le certificat matiere 3.1 selon EN 10204 est disponible sur demande pour les corps fonte et papillons inox.
Construction et materiaux
Le corps est en fonte EN-GJL-250 ou EN-GJS-400-15, le fabricant étant en cours de passage à la fonte EN-GJS-400-15. Le papillon est en inox moule ASTM A351 CF8M (equivalent 316), resistant aux hydrocarbures et a l’eau glycolee. La manchette NBR est vulcanisee dans le corps - elle ne peut donc pas se deboiter en service, contrairement aux manchettes rapportees.
L’axe traverse le papillon avec une double etanchéité PTFE qui isole le fluide de la fonte du corps.
| Composant | Matiere | Norme |
|---|---|---|
| Corps | Fonte EN-GJL-250 ou EN-GJS-400-15 | EN 1561 / EN 1563 |
| Papillon | Inox CF8M (316 moule) | ASTM A351 |
| Manchette | NBR vulcanisee | - |
| Axe | Inox | - |
| Etancheite d’axe | Double bague PTFE | - |
| Platine motorisation | ISO 5211 | EN ISO 5211 |
Plages d’utilisation
Temperature de service : -10 °C a +80 °C, limite imposee par la manchette NBR. Au-delà de +80 °C ou sur des fluides aromatiques (toluène, xylène, essence aromatisée), cette manchette NBR ne convient pas : contactez-nous pour choisir une autre gamme selon le fluide et la température.
Pression de service : 16 bar jusqu’au DN300 inclus, puis 10 bar du DN350 au DN500. Le col long est intégré de série pour le passage du calorifuge.
Dimensions et compatibilites brides
La gamme couvre du DN32/40 au DN500. Les oreilles de centrage Wafer s’intercalent entre brides selon plusieurs standards :
| Type de bride | Plage DN |
|---|---|
| PN6 | DN40 a DN150 |
| PN10 / PN16 | DN32 a DN500 |
| ANSI Class 150 | DN40 a DN350, puis DN450 a DN500 |
| JIS 10K | DN40 a DN300 |
Cette compatibilite multi-standards evite les adaptateurs de bride sur les sites mixant equipements europeens, americains et asiatiques.
Commande et motorisation
Jusqu’au DN300, la vanne est livrée avec un levier ; sa poignée est crantée 10 positions et cadenassable jusqu’au DN150. Du DN350 au DN500, elle est commandée par un réducteur à volant IP54. Un réducteur IP67 est possible en option.
La vanne peut être commandée par un actionneur monté sur la platine ISO 5211.
Applications typiques
- Hydrocarbures non aromatiques, fuel
- Gaz naturel
- Graisses et huiles minerales
- Air comprimé
- Eau glycolee (circuits de refroidissement, geothermie)
- Eau industrielle, eau de process, eau de refrigeration
Pour les fluides aromatiques, cette gamme n’est pas adaptée.
Conformite
Fabrication sous systeme qualite ISO 9001:2015 et environnemental ISO 14001:2015. Marquage CE selon directive equipements sous pression 2014/68/UE. Conception API 609 et tests selon API 598 (siege et corps). Certificat Lloyd’s Register pour les applications marines. Garantie fabricant 5 ans dans les conditions normales d’emploi.
Questions frequentes
Quelle est la pression nominale maximale supportée par cette vanne papillon Wafer et quels sont les raccordements disponibles ?
La vanne supporte 16 bar jusqu’au DN300 et 10 bar au-delà, avec des raccordements compatibles PN10/16 et CLASS150. Elle est disponible du DN40 au DN500 pour s’adapter à vos réseaux existants.
Peut-on utiliser cette vanne papillon pour des applications hydrocarbures aromatiques et quels fluides sont compatibles ?
Non, cette gamme initiale est dédiée aux hydrocarbures non aromatiques, fuel, eau, gaz naturel et fluides industriels. Pour les aromatiques, une gamme spécifique est recommandée.
Quel est le délai de livraison pour une commande de vannes papillon Wafer DN150 PN16 en inox ?
Contactez l’équipe neovanne.com pour connaître les délais exacts selon votre configuration et volume de commande ; les stocks varient selon les diamètres et matières.
