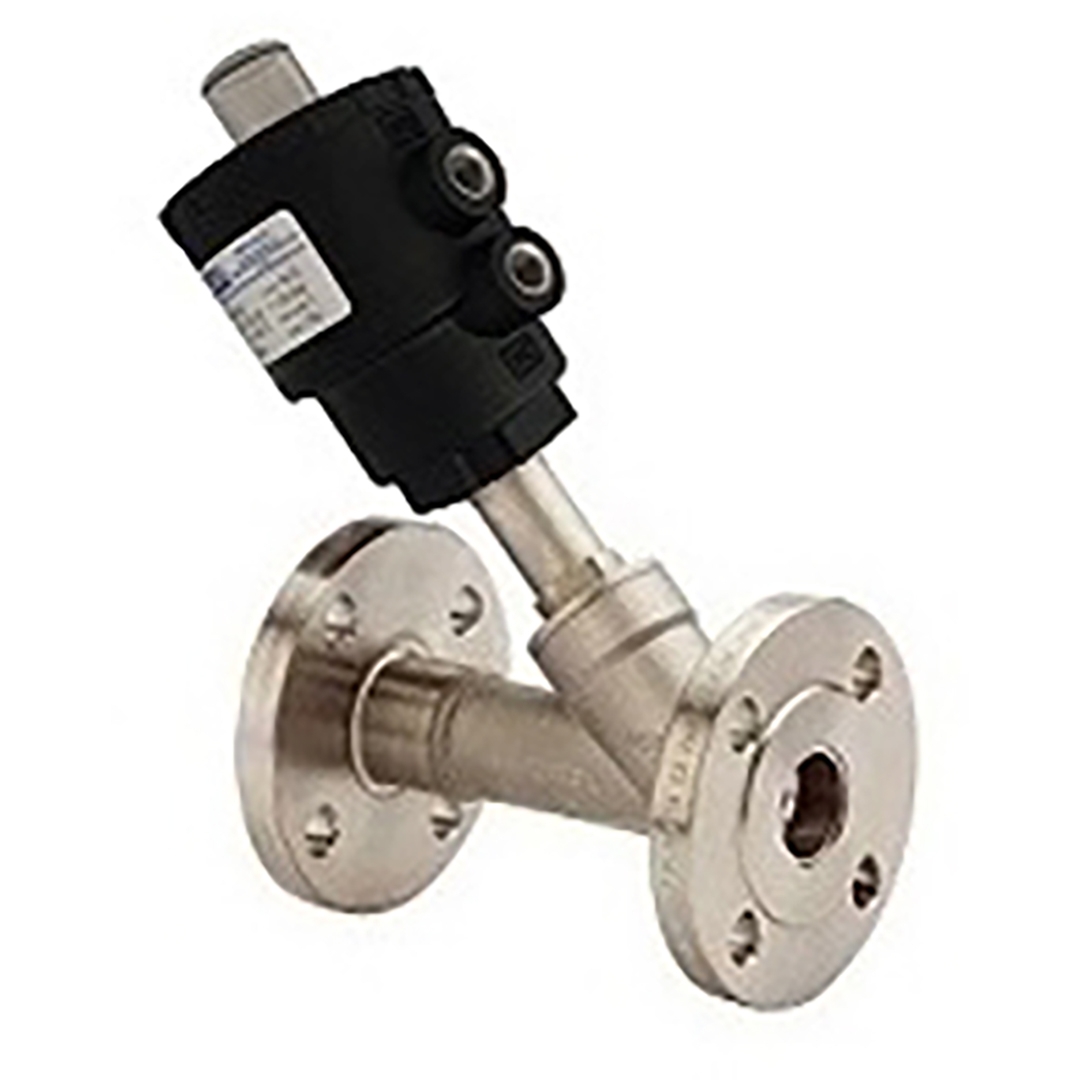

Vanne Pneumatique ARES Type 1470 NF
À partir de 499,00 € HT
Vanne pneumatique ARES 1470 NF arrivée sous clapet, DN20, T50. Inox CF8M, PTFE, PN16, -10/+180 °C, Kv 10,5 m³/h, actionneur PA66, CE A4§3, certificat 3.1, garantie 1 an.
Sélectionner votre référence
| DN | Matière | Kv | FAF (mm) | Delta P | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|---|---|
| DN: 15 | Matière: Inox | Kv: 57 | FAF (mm): 130 | Delta P: 16 | Référence: 1470304 | Prix: 499,00 € | Disponibilité: En stock | ||
| DN: 20 | Matière: Inox | Kv: 105 | FAF (mm): 150 | Delta P: 10 | Référence: 1470305 | Prix: 537,00 € | _delai_expedition: Demander un devis | ||
| DN: 25 | Matière: Inox | Kv: 20 | FAF (mm): 160 | Delta P: 11 | Référence: 1470406 | Prix: 660,00 € | _delai_expedition: En stock | ||
| DN: 32 | Matière: Inox | Kv: 29 | FAF (mm): 180 | Delta P: 14 | Référence: 1470507 | Prix: 1026,00 € | _delai_expedition: En stock | ||
| DN: 40 | Matière: Inox | Kv: 46 | FAF (mm): 200 | Delta P: 11 | Référence: 1470508 | Prix: 1212,00 € | _delai_expedition: En stock | ||
| DN: 50 | Matière: Inox | Kv: 59 | FAF (mm): 230 | Delta P: 10 | Référence: 1470609 | Prix: 1665,00 € | _delai_expedition: En stock |
Vanne Pneumatique ARES Type 1470 NF à Brides PN16 DN20 – Sectionnement Automatique hautes performances
La vanne pneumatique ARES 1470 est une solution idéale pour le sectionnement automatique des réseaux de fluides industriels et sanitaires. Cette vanne à passage intégral, en inox CF8M (1.4408), offre de très faibles pertes de charge grâce à ses excellents coefficients de débit (Kv 10,5 m³/h). Elle est normalement fermée (NF) en position de repos, avec l’arrivée sous le clapet pour une manœuvre optimisée et sécurisée. Son actionneur pneumatique simple effet est en PA66, orientable et conçu pour une utilisation intensive.
Conception et avantages clés
- Corps incliné à passage intégral en inox CF8M : haute résistance à la corrosion et longue durée de vie sur fluides agressifs.
- Portée en PTFE : excellente tenue chimique et étanchéité dans le temps.
- Actionneur pneumatique PA66, orientable, simple effet pour une installation flexible et maintenance facilitée.
- Arrivée sous le clapet : design optimisé pour une fermeture rapide et fiable.
- Raccordement à brides PN16 RF : montage standard sur réseaux industriels.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Type | Vanne pneumatique inclinée NF arrivée sous clapet |
| Modèle | ARES 1470 |
| Diamètre nominal (DN) | 20 mm |
| Corps | Inox CF8M (1.4408) |
| Portée siège | PTFE |
| Pression maximale | 25 bar en usage normal, ΔP maxi 10 bar |
| Plage de temp. service | -10 °C à +180 °C |
| Kv | 10,5 m³/h |
| Ecartement face à face | 150 mm |
| Actionneur | PA66 orientable, tête commande 50 mm |
| Raccordement | À brides PN16 RF |
| Position repos | Normalement Fermée (NF) |
| Option certificat matière 3.1 | Oui (sur demande) |
| CE | A4 § 3 |
| Durée de garantie | 1 an |
Applications et domaines d’utilisation
- Sectionnement automatique sur réseaux fluides industriels, alimentaires, chimiques ou sanitaires.
- Convient pour eau, air, vapeur légère, fluides compatibles inox/PTFE.
- Montage sur installations nécessitant faibles pertes de charge et réponse rapide lors de l’arrêt ou du démarrage du flux, complété par un clapet anti-retour inox entre brides pour prévenir les contre-flux.
Conseils d’installation & maintenance
- Installer entre brides PN16 : vérifier alignement tête/actionneur, garantir accessibilité lors de maintenance.
- Utiliser sur circuits compatibles inox/PTFE, dans la plage de température et pression recommandée.
- Contrôler périodiquement étanchéité siège PTFE et état du mécanisme pneumatique.
- Prévoir purge ou entretien préventif selon conditions d’utilisation (présence de particules, fluides agressifs) ; envisager un filtre à tamis inox à brides PN16 en amont pour protéger l’actionneur.
Qualité, certifications, RSE
- Fabrication conforme : CE A4 § 3, option certificat matière 3.1 disponible.
- Garantie constructeur 1 an.
- Entreprise certifiée ISO 9001:2015 et ISO 14001:2015, engagement RSE (EcoVadis Or 2024), réparabilité assurée et documentation technique disponible sur demande.
Sécurisez et automatisez vos réseaux de fluides avec la vanne pneumatique ARES 1470 : étanchéité optimale, rapidité, longévité et conformité industrielle assurée, en phase avec les standards et la politique RSE Sectoriel.
Questions fréquentes
Quelle est la pression nominale maximale supportée par la vanne ARES 1470 NF et quels diamètres sont disponibles ?
La vanne supporte une pression nominale PN16. Elle est disponible en 6 diamètres : DN15, DN20, DN25, DN32, DN40 et DN50, permettant une adaptation à diverses configurations de tuyauteries industrielles.
Quel est le coefficient de débit (Kv) de cette vanne et quels sont les fluides compatibles ?
La vanne offre un excellent coefficient de débit de Kv 10,5 m³/h pour le DN20, garantissant de très faibles pertes de charge. Construite en inox CF8M (1.4408), elle convient aux applications sanitaires et industrielles sur fluides propres et compatibles avec l’inox.
Quels sont les délais de livraison et comment commander la vanne ARES Type 1470 NF ?
Pour connaître les délais et les conditions de commande de la vanne ARES 1470 NF, consultez neovanne.com où vous trouverez également les tarifs dégressifs selon les quantités et les options de brides PN16.
| DN | 15, 20, 25, 32, 40, 50 |
|---|---|
| Matière | Inox |
| Tête de cde | 110, 50, 63, 90 |
| Kv | 105, 20, 29, 46, 57, 59 |
| FAF (mm) | 130, 150, 160, 180, 200, 230 |
| Delta P | 10, 11, 14, 16 |
| Poids (kg) | N.C. |
| Référence | 1470304, 1470305, 1470406, 1470507, 1470508, 1470609 |
