Vanne pneumatique Inox HF – Performance milieu agressif
À partir de 175,00 € HT
✓ En stockFranco 350 EUR TTCExpedition J+1

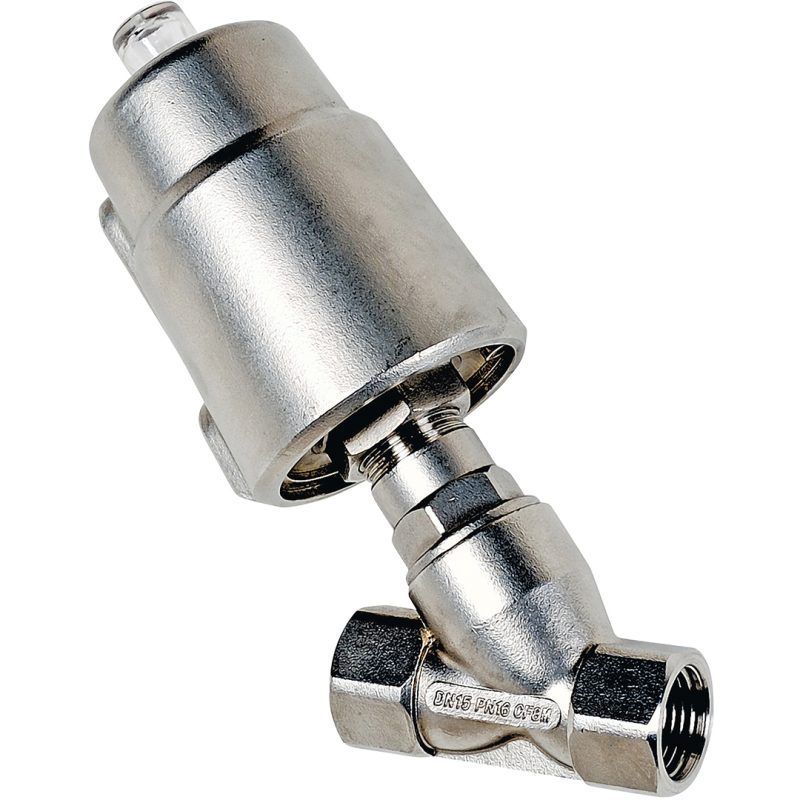

Vanne pneumatique HF inox, idéale pour le sectionnement automatique des fluides. Corps incliné en acier inox 316, passage intégral, jusqu’à 16 bar et 180°C. Raccordement taraudé Gaz (2-DN80). Résistance chimique et mécanique optimale. Installation simple, maintenance réduite. Parfaite pour industries agroalimentaires, pharmaceutiques, et environnements agressifs.
Sélectionner votre référence
| Version | Matière | DN | Tête de cde | Kv | FAF (mm) | Delta P | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Version: NF-arrivée sous le clapet | Matière: Inox | DN: 32 | Tête de cde: 63 | Kv: 181 | FAF (mm): 90 | Delta P: 10 | Référence: 1434407A | Prix: 390,00 € | Disponibilité: En stock | ||
| Version: NF-arrivée sur le clapet | Matière: Inox | DN: 1/2" | Tête de cde: 50 | Kv: 47 | FAF (mm): 68 | Delta P: 16 | Référence: 1430304 | Prix: 175,00 € | _delai_expedition: En stock | ||
| Version: NF-arrivée sur le clapet | Matière: Inox | DN: 3/4" | Tête de cde: 50 | Kv: 95 | FAF (mm): 75 | Delta P: 16 | Référence: 1430305 | Prix: 184,00 € | _delai_expedition: En stock | ||
| Version: NF-arrivée sur le clapet | Matière: Inox | DN: 1" | Tête de cde: 50 | Kv: 181 | FAF (mm): 90 | Delta P: 16 | Référence: 1430306 | Prix: 191,00 € | _delai_expedition: En stock | ||
| Version: NF-arrivée sous le clapet | Matière: Inox | DN: 1/2" | Tête de cde: 50 | Kv: 47 | FAF (mm): 68 | Delta P: 16 | Référence: 1434304 | Prix: 216,00 € | _delai_expedition: En stock | ||
| Version: NF-arrivée sous le clapet | Matière: Inox | DN: 3/4" | Tête de cde: 50 | Kv: 95 | FAF (mm): 75 | Delta P: 12 | Référence: 1434305 | Prix: 236,00 € | _delai_expedition: En stock | ||
| Version: NF-arrivée sous le clapet | Matière: Inox | DN: 1" | Tête de cde: 63 | Kv: 181 | FAF (mm): 90 | Delta P: 10 | Référence: 1434406 | Prix: 334,00 € | _delai_expedition: En stock |
Description
Vanne Pneumatique HF Inox – Sectionnement Automatique Haute Performance
Pourquoi choisir la vanne HF inox ?
- Sectionnement automatique fiable : fonctionnement tout ou rien (O/F), idéal pour automatiser vos réseaux.
- Passage intégral : pertes de charge minimales, débit optimisé.
- Robustesse : corps, servomoteur et clapet en inox 316 CF8M.
- Étanchéité durable : siège PTFE, presse-étoupe PTFE/FPM pour une tenue optimale dans le temps.
- Polyvalence : utilisable avec eau, vapeur, air, gaz, produits chimiques compatibles, fluides alimentaires.
- Installation flexible : tête de commande orientable à 360°, encombrement réduit.
- Maintenance simplifiée : indicateur visuel de position, pièces d’usure remplaçables.
Caractéristiques techniques principales
| Diamètres | Pression max. | Température | Matériaux | Raccordement | Position repos |
|---|---|---|---|---|---|
| DN10 à DN80 (selon modèle) | 16 bar | -10°C à +180°C | Corps et internes inox 316 (CF8M), siège PTFE | Taraudé G (ISO 228-1), autres sur demande | Normalement fermée (NF), arrivée sous le clapet |
Applications recommandées
- Industries agroalimentaires (process, CIP, vapeur alimentaire)
- Pharmaceutique, cosmétique, chimie fine
- Systèmes de vapeur, air comprimé, gaz, liquides agressifs
- Installations nécessitant une hygiène stricte ou une résistance à la corrosion
- Automatisation de réseaux industriels
Conseils d’installation et d’utilisation
- Respecter le sens de montage indiqué sur le corps pour éviter les coups de bélier (arrivée sous le clapet).
- Prévoir une alimentation d’air comprimé propre et sèche (pression de commande : 4 à 10 bar).
- Contrôler régulièrement l’indicateur visuel de position.
- Nettoyer périodiquement le siège et remplacer le presse-étoupe si nécessaire pour garantir l’étanchéité.
FAQ – Vanne pneumatique HF inox
- Peut-on utiliser cette vanne avec de la vapeur ?
- Oui, la vanne HF inox est conçue pour la vapeur jusqu’à 180°C et 9 bar (vérifier la compatibilité avec votre process).
- Existe-t-il des versions avec raccordement clamp ou à brides ?
- Oui, sur demande, la gamme propose des sorties clamp, à souder ou à brides inox 316L pour s’adapter à tous les réseaux.
- La vanne est-elle certifiée CE ?
- Oui, fabrication conforme à la directive PED 2014/68/UE (ex 97/23/CE), marquage CE A4 §3.
- Peut-on ajouter une commande manuelle de secours ?
- Oui, des options de commande manuelle et de contacts de fin de course sont disponibles sur demande.
Conformité et qualité
- Fabrication conforme à la directive PED 2014/68/UE
- Tête orientable pour une installation facile
- Support technique et documentation disponibles
- Garantie 1 an.
Besoin d’un conseil ou d’une fiche technique ? Contactez notre support ou demandez un devis personnalisé.
Questions frequentes
Quelle est la pression de fonctionnement maximale et la plage de température de la vanne HF inox ?
La vanne supporte une pression maximale de 16 bar avec une plage de température de -10°C à +180°C, adaptée aux applications vapeur et fluides agressifs en continu.
La vanne HF inox est-elle compatible avec les produits chimiques agressifs et les fluides alimentaires ?
Oui, le corps en inox 316 CF8M et le siège PTFE garantissent la compatibilité avec les produits chimiques compatibles et les fluides alimentaires sans dégradation.
Quels sont les diamètres disponibles et le type de raccordement proposé ?
Les diamètres disponibles vont de DN10 à DN80 selon le modèle, avec un raccordement taraudé G selon la norme ISO 228-1 ; d’autres configurations sur demande.
Informations complémentaires
| Version | NF-arrivée sous le clapet, NF-arrivée sur le clapet |
|---|---|
| Matière | Inox |
| DN | 1″, 1″1/2, 1″1/4, 1/2″, 2″, 20, 25, 3/4″, 32 |
| Tête de cde | 50, 63, 80 |
| Kv | 181, 231, 329, 47, 5208, 528, 95 |
| FAF (mm) | 112, 126, 146, 68, 75, 90 |
| Delta P | 10, 12, 16, 6 |
| Référence | 1430304, 1430305, 1430306, 1430407A, 1430408A, 1430509A, 1434304, 1434305, 1434406, 1434407A, 1434508A, 1434509A |
