Vanne à Opercule Caoutchouc NBR – Série 182
À partir de 90,12 € HT
✓ En stockFranco 350 EUR TTCExpedition J+1
Vanne opercule caoutchouc série 182 O-GATE – DN40 NBR. PN16, DIN 3202-F4, FSH, fonte/NBR, -10/+70°C, adduction eau industrielle.
Sélectionner votre référence
| DN | Matière | Raccordement | Pression Nominale (bar) | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|---|
| DN: 40 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 182040 | Prix: 90,12 € | Disponibilité: En stock | ||
| DN: 50 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 182050 | Prix: 90,25 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 182080 | Prix: 155,20 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 182100 | Prix: 206,00 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 182125 | Prix: 263,00 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 182150 | Prix: 354,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 182200 | Prix: 554,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 182201 | Prix: 554,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Fonte | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 182250 | Prix: 888,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 182251 | Prix: 888,00 € | _delai_expedition: Demander un devis | ||
| DN: 300 | Matière: Fonte | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 182300 | Prix: 1187,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 182301 | Prix: 1187,00 € | _delai_expedition: En stock |
Description

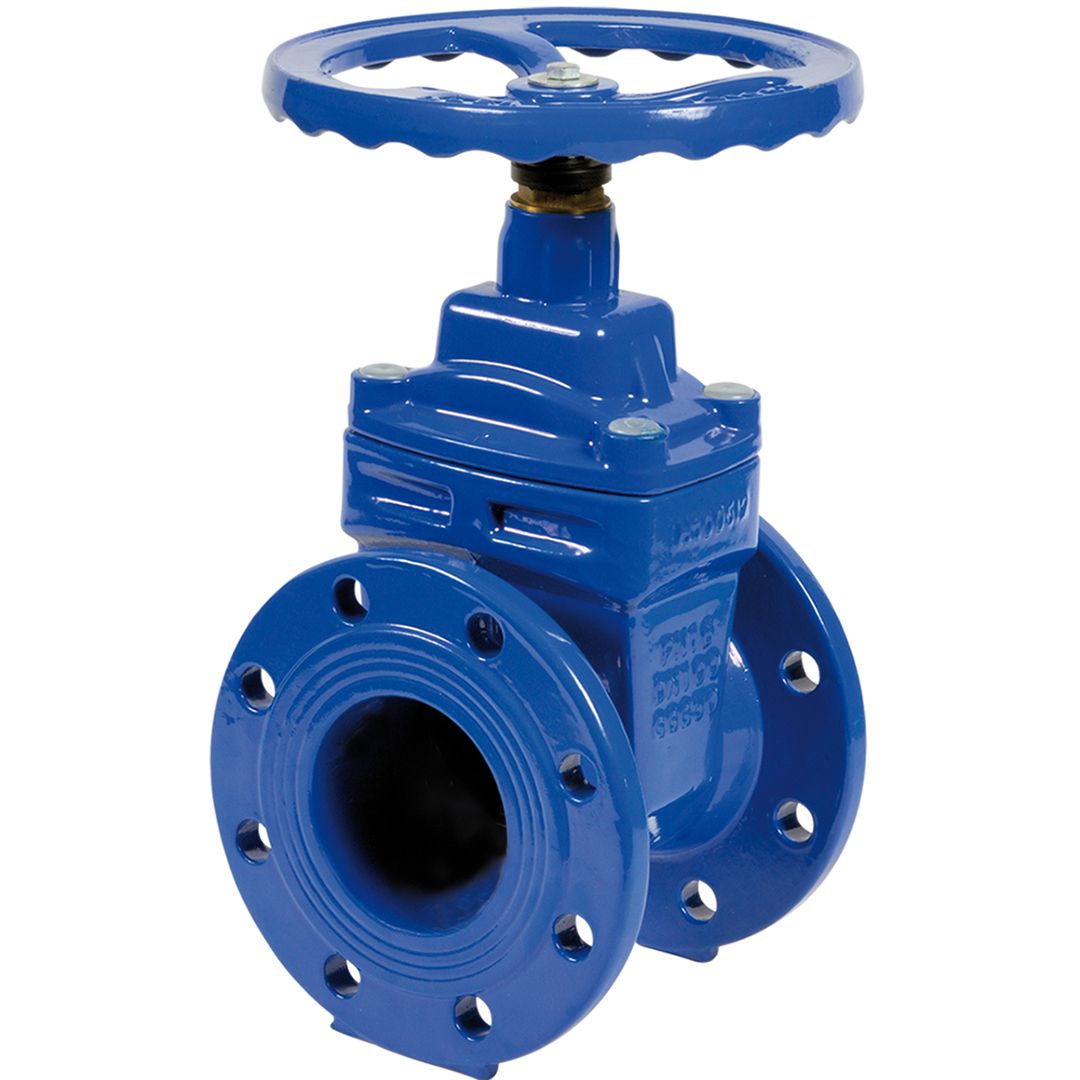

Vanne à Opercule Caoutchouc NBR – Série 182 O-GATE – PN16 FSH DIN 3202-F4 DN40
La vanne à opercule série 182 O-GATE en caoutchouc NBR est spécialement conçue pour les
réseaux d’adduction et distribution d’eau. Sa construction fonte avec opercule NBR, son écartement
court DIN 3202-F4 et sa fermeture sens horaire (FSH) garantissent une installation fiable et durable pour
le traitement des eaux et l’irrigation.
Avantages Clés
- Opercule NBR haute performance : étanchéité fiable et résistance aux fluides aqueux.
- Écartement court DIN 3202-F4 : installation compacte selon norme EN 558 série 14.
- Fermeture sens horaire (FSH) : manœuvre intuitive selon standards industriels.
- Construction fonte robuste : corps et chapeau en fonte GS pour longévité maximale.
- Gamme étendue : disponible du DN40 au DN300 en PN10/16.
- Accessoires compatibles : kits de boulonnerie acier forgé, clapets anti-retour inox et adaptateurs disponibles.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 182 O-GATE |
| Type | Vanne à opercule caoutchouc NBR |
| DN / NPS | 40 / 1”1/2 |
| Corps | Fonte GS |
| Chapeau | Fonte EN GJS-500-7 |
| Opercule | Fonte EN GJS-500-7 + revêtement NBR |
| Pression nominale (PS) | 16 bar (PN16) |
| Température de service (TS) | -10°C à +70°C |
| Diamètre de passage | 40,00 mm |
| Écartement (Face to Face) | 140,0 mm |
| Norme écartement | EN 558 série 14, DIN 3202-1 F4 |
| Raccordement | Brides PN10/16 |
| Sens de fermeture | FSH (Fermeture Sens Horaire) |
| Durée de garantie | 2 ans |
Applications Recommandées
- Réseaux d’adduction d’eau
- Systèmes de distribution d’eau
- Stations de traitement des eaux
- Installations d’irrigation
- Réseaux d’assainissement
- Applications industrielles aquatiques
Conseils d’Installation & Maintenance
- Respecter l’écartement court DIN 3202-F4 (140 mm face à face) lors du montage.
- Fermer dans le sens horaire selon marquage FSH sur le volant.
- Vérifier l’alignement des brides PN10/16 pour éviter les contraintes mécaniques.
- Contrôler régulièrement l’état du revêtement NBR de l’opercule.
- Maintenir les conditions de température entre -10°C et +70°C.
Accessoires Disponibles
- Kit de boulonnerie acier forgé PN10/16
- Clapet anti-retour inox simple battant
- Joints de rechange NBR
- Adaptateurs de raccordement.
Questions fréquentes
Quelles sont les pressions nominales disponibles et les diamètres compatibles de la série 182 O-GATE ?
La série 182 O-GATE est disponible en PN10 et PN16, avec des diamètres DN allant de 40 à 300 mm, permettant une adaptation à tous les réseaux d’adduction et distribution d’eau.
L’opercule NBR est-il compatible avec tous types d’eau (potable, irrigation, eaux traitées) ?
Oui, l’opercule caoutchouc NBR offre une étanchéité fiable et une résistance chimique adaptée aux eaux potables, d’irrigation et aux eaux traitées standards. Pour des fluides spécifiques, nous consulter.
Quel est le délai de livraison pour une commande de vannes série 182 PN16 DN100 en fermeture sens horaire (FSH) ?
Les délais varient selon la configuration et les stocks disponibles ; contactez notre équipe technique sur neovanne.com pour obtenir un devis personnalisé et les délais exacts pour votre commande.
Informations complémentaires
| DN | 100, 125, 150, 200, 250, 300, 40, 50, 80 |
|---|---|
| Matière | Fonte |
| Ecartement (mm) | |
| Raccordement | PN10, PN16 |
| Pression Nominale (bar) | 10, 16 |
| Température Mini (°C) | |
| Température Maxi (°C) | |
| Référence | 182040, 182050, 182080, 182100, 182125, 182150, 182200, 182201, 182250, 182251, 182300, 182301 |
