Vanne à Opercule Caoutchouc PN16 FAH DIN Long 3202-F5 ACS – Série 185 À partir de 111,36 € HT
Vanne à Opercule Caoutchouc NBR – Série 182 À partir de 90,12 € HT
Vanne à Opercule Caoutchouc EPDM – Série 180 O-GATE
À partir de 84,98 € HT
✓ En stockFranco 350 EUR TTCExpedition J+1
Vanne opercule caoutchouc série 180 O-GATE – DN40 EPDM. PN16, DIN 3202-F4, FSH, passage intégral, fonte/EPDM, -10/+70°C, adduction eau.
Sélectionner votre référence
| DN | Matière | Raccordement | Pression Nominale (bar) | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|---|
| DN: 1000 | Matière: Fonte | Raccordement: 1000 | Pression Nominale (bar): 10 | Référence: 1801000 | Prix: 22270,00 € | Disponibilité: Demander un devis | ||
| DN: 450 | Matière: Fonte | Raccordement: 450 | Pression Nominale (bar): 10 | Référence: 180450 | Prix: 4159,00 € | _delai_expedition: En stock | ||
| DN: 40 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 180040 | Prix: 84,98 € | _delai_expedition: En stock | ||
| DN: 50 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 180050 | Prix: 101,84 € | _delai_expedition: En stock | ||
| DN: 65 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 180065 | Prix: 122,64 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 180080 | Prix: 147,31 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 180100 | Prix: 194,66 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 180125 | Prix: 246,00 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 180150 | Prix: 334,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 180200 | Prix: 524,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 180201 | Prix: 524,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Fonte | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 180250 | Prix: 832,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 180251 | Prix: 832,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Fonte | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 180300 | Prix: 1119,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 180301 | Prix: 1119,00 € | _delai_expedition: En stock | ||
| DN: 350 | Matière: Fonte | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 180350 | Prix: 1920,00 € | _delai_expedition: En stock | ||
| DN: 350 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 180351 | Prix: 1920,00 € | _delai_expedition: En stock | ||
| DN: 400 | Matière: Fonte | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 180400 | Prix: 2266,00 € | _delai_expedition: En stock | ||
| DN: 400 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 180401 | Prix: 2266,00 € | _delai_expedition: En stock |
Description

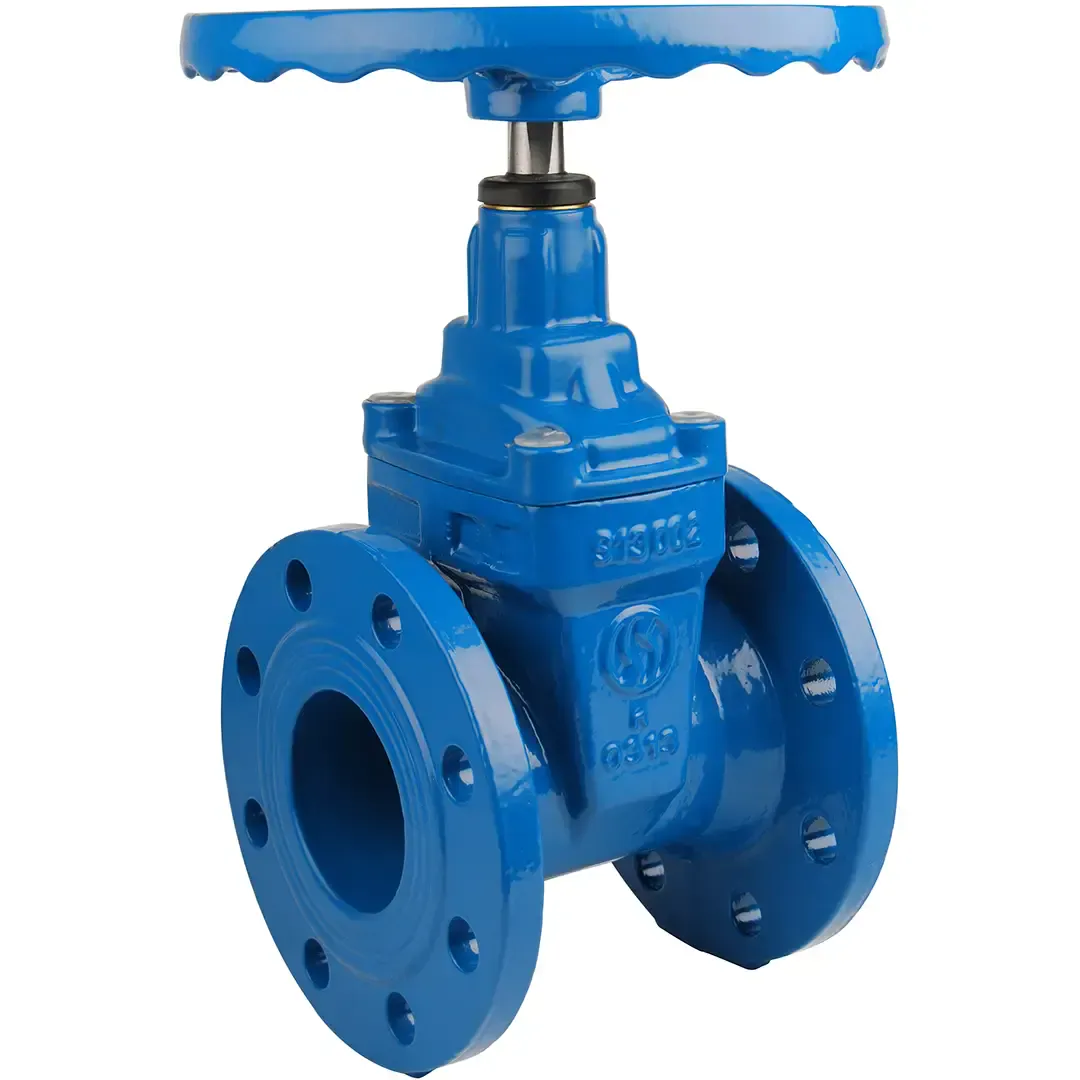

Vanne à Opercule Caoutchouc EPDM – Série 180 O-GATE – PN16 FSH DIN 3202-F4 DN40
La vanne à opercule série 180 O-GATE en caoutchouc EPDM est spécialement conçue pour les
réseaux d’adduction, distribution d’eau potable et irrigation. Sa construction fonte avec opercule
EPDM, son écartement court DIN 3202-F4 et son passage intégral garantissent une étanchéité parfaite et
une longévité exceptionnelle pour toutes vos applications aquatiques.
Avantages Clés
- Opercule EPDM haute performance : revêtement complet assurant étanchéité parfaite et résistance chimique.
- Passage intégral et total : aucune perte de charge, écoulement optimisé sans zones de rétention.
- Écartement court DIN 3202-F4 : installation compacte (140 mm face à face) selon EN 558 série 14.
- Fermeture sens horaire (FSH) : manœuvre intuitive et sécurisée selon standards industriels.
- Tige non montante inox : fiabilité accrue et maintenance simplifiée avec triple joints toriques NBR.
- Gamme exceptionnelle : du DN40 au DN1000 pour tous types d’installations.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 180 O-GATE |
| Type | Vanne à opercule caoutchouc EPDM |
| DN / NPS | 40 / 1”1/2 |
| Corps | Fonte GS |
| Chapeau | Fonte EN GJS-500-7 |
| Opercule | Fonte EN GJS-500-7 + revêtement EPDM |
| Tige | Inox 420, non montante |
| Pression nominale (PS) | 16 bar (PN16) |
| Température de service (TS) | -10°C à +70°C |
| Diamètre de passage | 40,00 mm (passage intégral) |
| Écartement (Face to Face) | 140,0 mm |
| Norme écartement | EN 558 série 14, DIN 3202-1 F4 |
| Raccordement | Brides PN10/16 |
| Sens de fermeture | FSH (Fermeture Sens Horaire) |
| Étanchéité | Triple joints toriques NBR + joint chapeau NBR |
| Durée de garantie | 2 ans |
Applications Recommandées
- Réseaux d’adduction d’eau potable
- Systèmes de distribution d’eau
- Stations de traitement des eaux
- Installations d’irrigation
- Réseaux d’assainissement
- Applications industrielles aquatiques
Caractéristiques de Construction
- Patins de glissement facilitant le coulissement de l’opercule
- Absence de zones de rétention pour hygiène optimale
- Talon de positionnement pour installation précise
- Protection de vi
s contre l’usure
Conseils d’Installation
- Vérifier l’orientation de fermeture FSH (sens horaire) avant installation
- Positionner le talon de positionnement dans l’axe vertical pour un coulissement optimal
- Respecter l’écartement brides conforme à EN 558 série 14 / DIN 3202-1 F4
- Serrer les boulons de bride en croix pour assurer l’étanchéité
- Vérifier l’absence de débris dans le passage de l’opercule avant mise en service
- Ne pas forcer manuellement en cas de blocage — vérifier l’absence de corps étrangers
- Prévoir un espace de manœuvre suffisant pour l’opération de l’opercule
- Température de fonctionnement : respecter la plage -10°C à +110°C
- En cas de pression supérieure à 16 bar, utiliser la gamme PN16 adaptée
Certifications et Normes
- Norme EN 558 série 14 (écartement F4)
- Norme DIN 3202-1 F4
- Classe de pression PN10 et PN16
- Joints EPDM certifiés pour applications eau potable
- Garantie constructeur 2 ans.
Questions fréquentes
Quelle est la pression nominale maximale supportée par la Série 180 O-GATE et quels sont les DN disponibles ?
La vanne supporte PN10 et PN16. Les diamètres disponibles vont de DN40 à DN1000, couvrant ainsi l’ensemble des réseaux d’adduction et distribution d’eau potable.
L’opercule EPDM est-il compatible avec l’eau potable et quelles sont ses avantages par rapport à d’autres matériaux ?
Oui, l’EPDM est certifié pour l’eau potable. Il garantit une étanchéité parfaite et une longévité exceptionnelle grâce à sa résistance chimique supérieure et son passage intégral sans sièges partiels.
Quel est le délai de livraison standard pour cette vanne en configuration PN16 FSH DIN 3202-F4 ?
Consultez neovanne.com pour connaître les délais spécifiques selon votre configuration et quantité — les stocks varient selon les diamètres et pressions demandées.
Produits associés
Informations complémentaires
| DN | 100, 1000, 125, 150, 200, 200 PN10, 250, 250 PN10, 300, 300 PN10, 350, 350 PN10, 40, 400, 400 PN10, 450, 50, 65, 80 |
|---|---|
| Matière | Fonte |
| Ecartement (mm) | 140, 150, 170, 180, 190, 200, 210, 230, 250, 270, 290, 310 |
| Raccordement | Brides |
| Pression Nominale (bar) | 10, 16 |
| Température Mini (°C) | -10 |
| Température Maxi (°C) | 110 |
| Référence | 180040, 180050, 180065, 180080, 180100, 1801000, 180125, 180150, 180200, 180201, 180250, 180251, 180300, 180301, 180350, 180351, 180400, 180401, 180450, 2180040C, 2180060C, 2180080C, 2180100C, 2180120C, 2182080C |
