Comment dimensionner un vase d’expansion sur un circuit de chauffage collectif ?

Sur une chaufferie collective de 40 logements, la soupape de sécurité s’ouvre deux à trois fois par semaine dès que le circuit monte en température. Le technicien de maintenance change le manomètre, purge l’air, re-serre les raccords — sans effet durable. Le diagnostic final : un vase d’expansion dimensionné pour l’ancienne chaudière, jamais recalculé après le remplacement par un modèle 25 % plus puissant. Le volume d’eau du circuit a changé, pas le vase. Résultat : perte d’eau de complément régulière, entartrage accéléré du corps de chauffe et intervention d’urgence facturée en heures majorées.

Un vase d’expansion sous-dimensionné ou mal préchargé n’est pas une anomalie visible avant la première montée en pression. Le calcul repose sur trois données précises — volume d’eau de l’installation, coefficient de dilatation, pression de service — que beaucoup de chantiers approximent par une règle empirique héritée du résidentiel. Sur un réseau de chauffage collectif ou industriel, cette approximation coûte cher.

Contexte et enjeux du dimensionnement

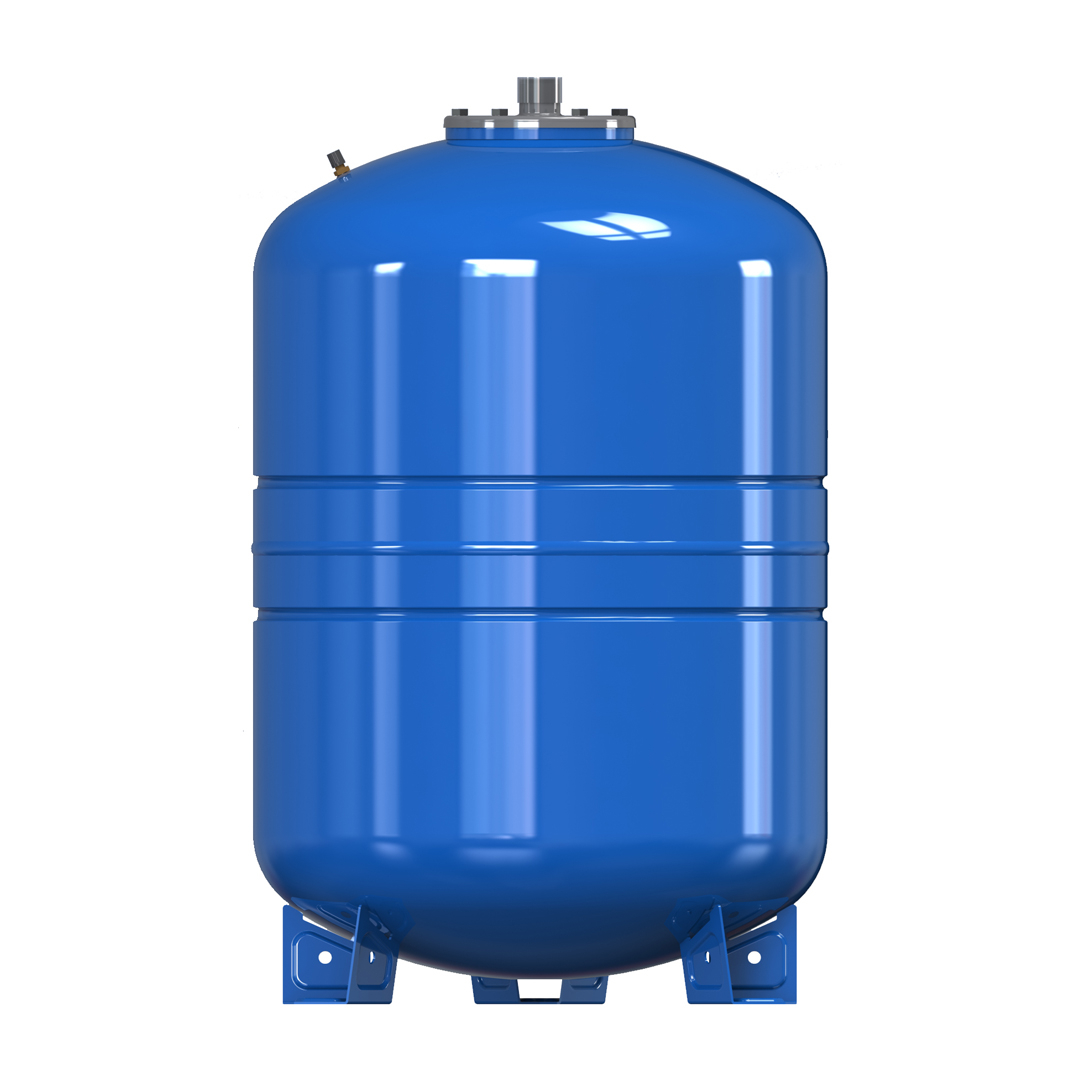

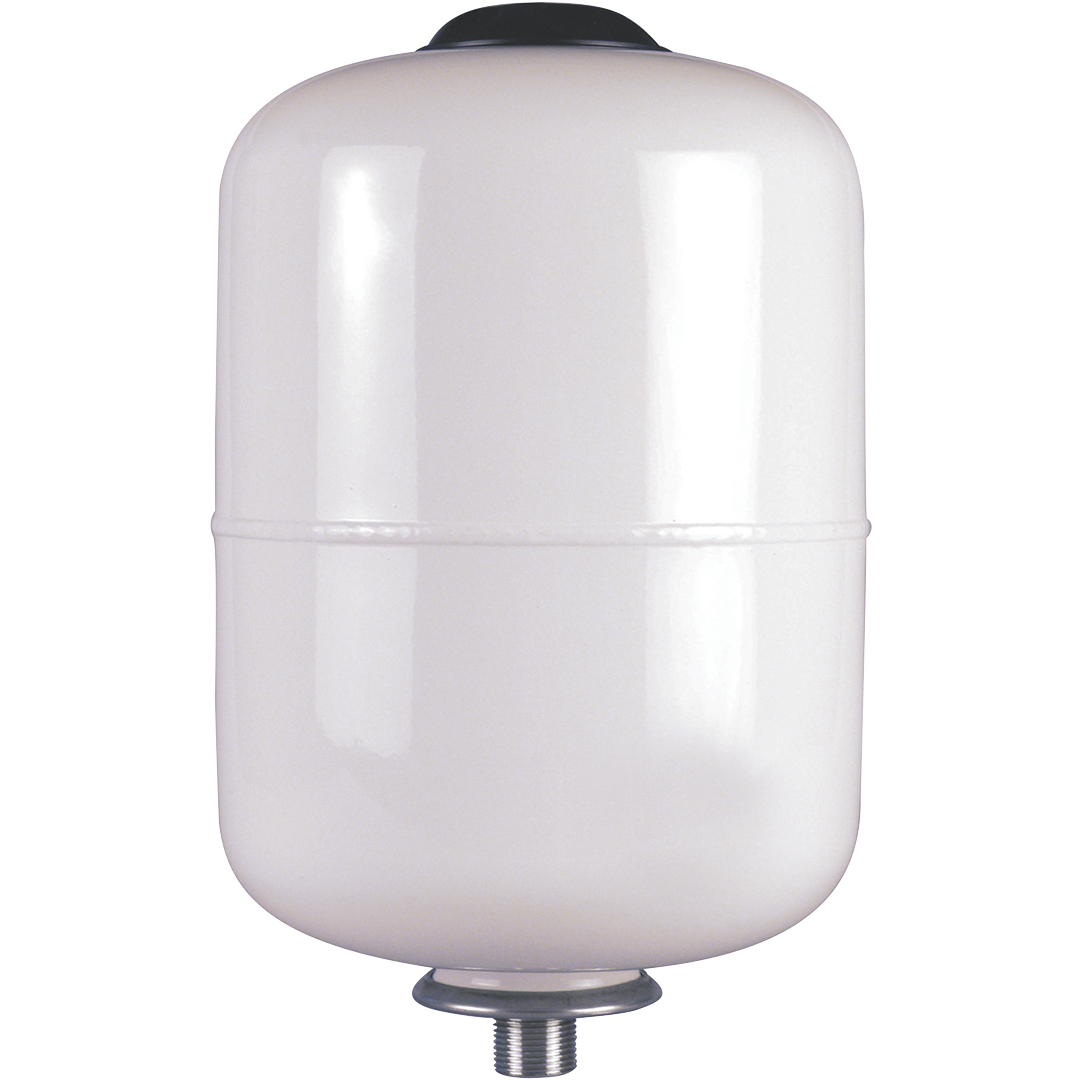

Le vase d’expansion absorbe l’augmentation de volume de l’eau du circuit lorsqu’elle chauffe : l’eau se dilate d’environ 4 % entre 10 °C et 90 °C. Sans cet amortisseur, la pression grimperait jusqu’à l’ouverture de la soupape de sécurité conforme à la directive PED, avec perte d’eau et d’air à chaque cycle de chauffe. Un vase à membrane est composé de deux volumes séparés par une membrane étanche : côté gaz (azote ou air, précharge réglée en usine) et côté eau, en communication directe avec le circuit.

Sur les circuits collectifs ou industriels — chaufferies d’immeubles, réseaux de chaleur, process avec boucle d’eau chaude — le volume d’eau se compte en plusieurs milliers de litres, contre quelques centaines en résidentiel individuel. Une sous-estimation de 10 % sur le volume utile du vase se traduit directement par des cycles d’ouverture de soupape répétés, alors que le même écart passerait inaperçu sur une petite installation.

Méthode de calcul et critères de dimensionnement

Le dimensionnement suit la méthode décrite par la norme NF EN 12828 (systèmes de chauffage dans les bâtiments — conception des systèmes de chauffage à eau chaude). Trois étapes :

Le volume d’eau total du circuit inclut le corps de chauffe, la tuyauterie, les échangeurs et les ballons tampons éventuels — pas seulement la contenance de la chaudière. Sur une chaufferie multi-générateurs, chaque boucle secondaire ajoute son propre volume au calcul global si elle n’est pas hydrauliquement séparée par un échangeur.

Pour la pression de tarage de la soupape associée, le rapport entre pression de service, pression statique et pression maximale admissible du vase doit rester cohérent sur l’ensemble du circuit, y compris au point le plus bas où la pression statique est maximale.

Erreurs courantes et comment les éviter

Recalculer le vase après un changement de générateur. Le remplacement d’une chaudière par un modèle de puissance différente modifie rarement le volume d’eau du circuit lui-même, mais l’ajout d’un ballon tampon ou d’une boucle supplémentaire, si, et c’est le cas le plus souvent oublié lors d’une rénovation partielle.

Appliquer une règle empirique résidentielle à une installation collective. Les formules simplifiées type « 8 à 12 % du volume d’eau » circulent pour de petites installations individuelles ; sur un réseau collectif, l’écart entre cette approximation et le calcul normé peut représenter plusieurs dizaines de litres de volume utile manquant.

Négliger la pression statique du point haut. Sur un bâtiment de plusieurs étages ou une chaufferie desservant plusieurs bâtiments, la pression statique au point le plus haut du réseau détermine la pression minimale de service — l’oublier conduit à une précharge insuffisante et à un vase qui perd son efficacité en partie haute du circuit.

Sous-estimer la marge entre Pmax et la pression de tarage de la soupape. Une marge trop faible entre la pression maximale de service et le seuil d’ouverture de la soupape provoque des ouvertures intempestives au moindre écart de régulation.

Oublier de vérifier la précharge après une longue période sans entretien. Une membrane qui perd de la pression côté gaz au fil des années réduit le volume utile réel du vase sans qu’aucun signe extérieur ne le signale avant l’ouverture répétée de la soupape ou du purgeur vapeur industriel sur les circuits mixtes eau/vapeur.

Cadre normatif applicable

La norme NF EN 12828 encadre la conception des systèmes de chauffage à eau chaude, y compris le dimensionnement du dispositif d’expansion et les dispositifs de sécurité associés. Le DTU 65.11 complète cette norme pour les installations de chauffage en France, notamment sur les règles d’installation des équipements sous pression du circuit.

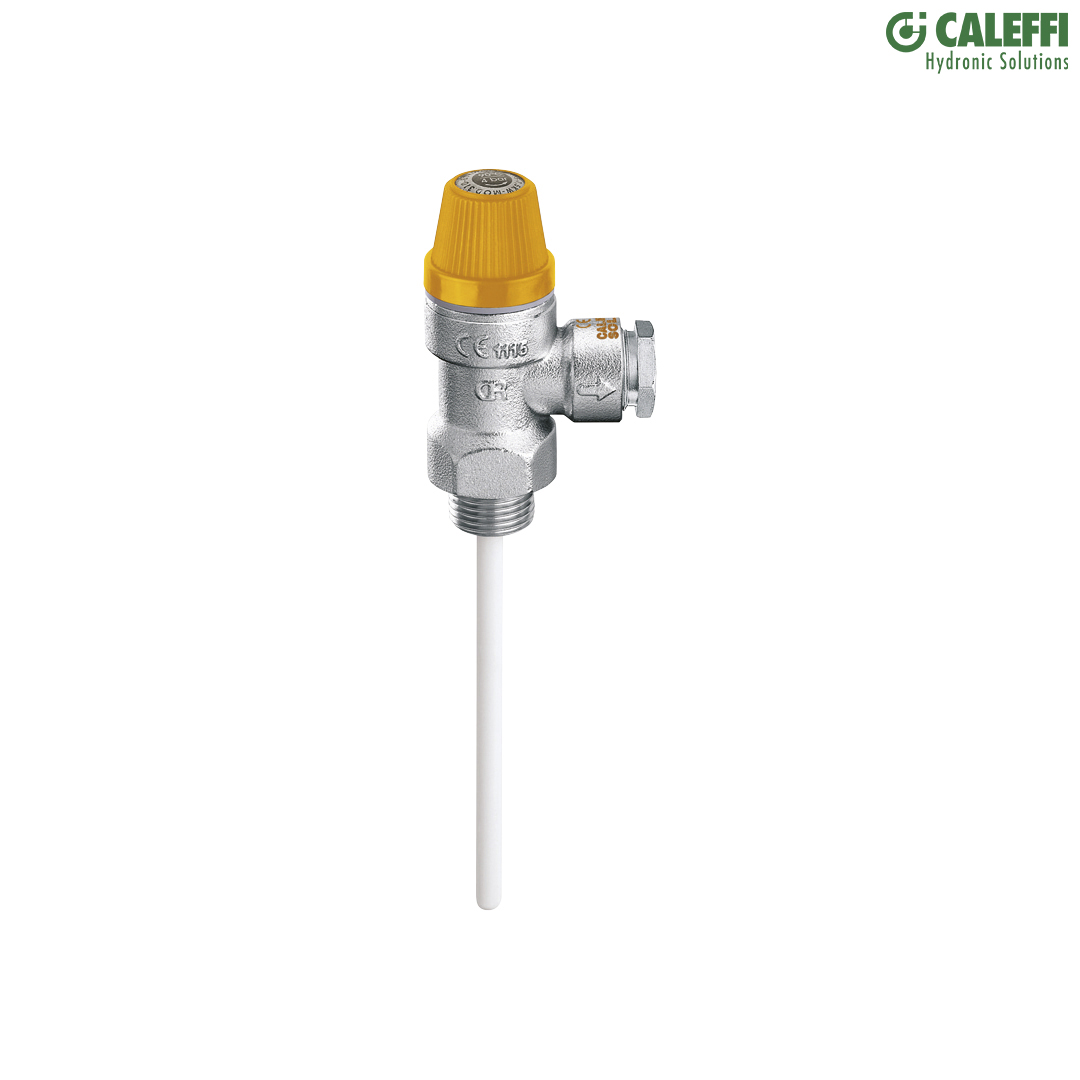

Selon le volume et la pression du circuit, le vase d’expansion et la soupape de sécurité associée peuvent relever de la classification PED de la robinetterie sous pression (directive 2014/68/UE) — le produit PN × volume détermine la catégorie de conformité et les exigences documentaires associées, en particulier sur les grosses installations collectives ou industrielles.

Foire aux questions

Quelle est la différence entre un vase d’expansion sanitaire et un vase de chauffage ?

Le principe (membrane séparant gaz et eau) est identique, mais le vase sanitaire doit être certifié ACS pour le contact avec l’eau potable, tandis que le vase de chauffage circule sur un circuit fermé sans contrainte de potabilité. Les gammes et pressions de précharge diffèrent selon l’usage prévu.

Comment calculer le volume d’eau total d’un circuit de chauffage collectif ?

Il faut additionner la contenance de la chaudière ou de l’échangeur, celle des ballons tampons, et le volume de la tuyauterie (calculable à partir du diamètre et du linéaire de chaque tronçon). Sur une installation existante sans plan à jour, un relevé terrain reste nécessaire avant tout recalcul.

Faut-il recalculer le vase d’expansion après remplacement de la chaudière ?

Oui, systématiquement si le volume d’eau du circuit a changé (ajout de ballon tampon, extension de réseau) ou si la température de départ maximale a évolué. Un vase dimensionné pour l’ancienne configuration ne garantit pas la marge de sécurité sur la nouvelle.

Quelle pression de précharge donner à un vase d’expansion ?

La précharge côté gaz doit correspondre à la pression statique au point le plus haut du circuit, mesurée avant remplissage. Une précharge mal réglée réduit le volume utile réel du vase, même si sa capacité nominale est correcte.

Quel est le rôle de la soupape de sécurité par rapport au vase d’expansion ?

La soupape de sécurité constitue la protection ultime si le vase d’expansion est sous-dimensionné, mal préchargé ou saturé. Son ouverture régulière en fonctionnement normal est un signe de dysfonctionnement du dispositif d’expansion, pas un mode de fonctionnement acceptable.

Quelle norme régit le dimensionnement d’un vase d’expansion en France ?

La norme NF EN 12828 encadre la conception des systèmes de chauffage à eau chaude, complétée par le DTU 65.11 pour les règles d’installation. Selon le volume et la pression, la directive PED 2014/68/UE peut également s’appliquer.

Un vase d’expansion trop grand pose-t-il un problème ?

Un surdimensionnement raisonnable n’a pas d’impact fonctionnel négatif, hors surcoût d’achat et encombrement — contrairement à un sous-dimensionnement qui provoque des ouvertures répétées de soupape et une perte d’eau régulière.

Conclusion

Le dimensionnement d’un vase d’expansion sur un circuit de chauffage collectif repose sur trois données à ne jamais approximer : le volume d’eau réel du circuit (chaudière, ballons, tuyauterie), le coefficient de dilatation selon la température de départ, et la pression de précharge ajustée à la pression statique du point haut. Toute modification du circuit — changement de générateur, ajout de ballon tampon, extension de réseau — impose un recalcul, pas une réutilisation du vase existant. Consultez notre gamme d’accessoires de chaufferie (soupapes de sécurité, antibéliers, groupes de sécurité) pour équiper votre circuit selon les résultats de ce calcul.
