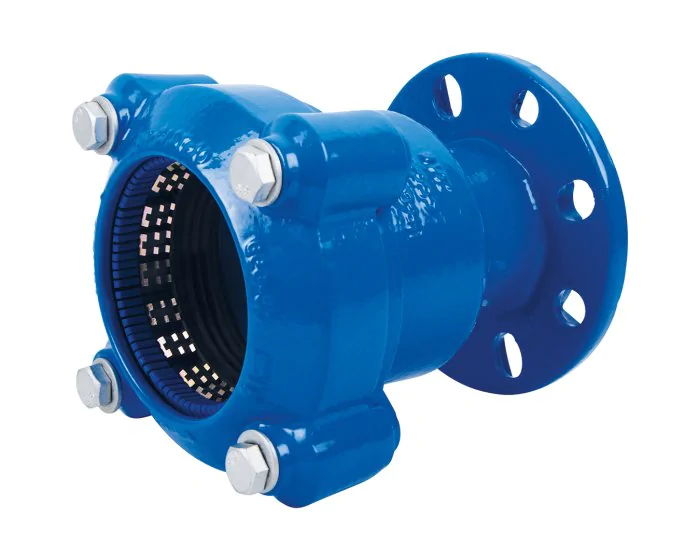

Adaptateur de Bride Verrouillé Autobuté ACS – Série 2509

Raccordement bride sur tube lisse sans butée béton — adaptateur verrouillé autobuté ACS série 2509, DN50 à DN300, PN16

Raccorder une tuyauterie en PE, PVC-U, fonte ductile ou acier sur une bride existante PN10/16 sans couler de butée béton : c’est précisément la fonction de l’adaptateur de bride verrouillé autobuté série 2509. Le système de bagues dentées en acier trempé — dit système “Grip” — mord dans la paroi externe du tube et interdit le déboîtement axial sous pression, quelle que soit la nature du matériau raccordé.

La certification ACS (Attestation de Conformité Sanitaire selon arrêté du 29 mai 1997) autorise l’usage sur les réseaux d’eau destinée à la consommation humaine. C’est un critère non négociable pour les travaux d’adduction d’eau potable, de distribution communale ou de branchements particuliers sur réseau public. Le raccord est fabriqué en fonte à graphite sphéroïdal (GS) revêtue époxy intérieur/extérieur — revêtement conforme KTW/WRAS selon les versions.

Caractéristiques techniques

Principe de fonctionnement — verrouillage Grip et autobutée

L’adaptateur de bride classique assure l’étanchéité par compression d’un joint torique ou plat sur le tube, mais ne résiste pas à l’effort axial de déboîtement : la pression interne tend à expulser le tube hors du raccord. Un raccord autobuté résout ce problème par une bague de verrouillage à dents qui s’enfoncent dans la paroi externe du tube lorsque la pression monte ou lorsqu’un effort de traction s’exerce.

Sur la série 2509, la bague Grip en acier trempé se présente sous forme d’une couronne segmentée dont les dentelures incisent légèrement la surface externe du tube lors du serrage mécanique. Plus la pression ou la traction axiale augmente, plus la bague se resserre — principe auto-amplifiant. Ce mécanisme supprime la nécessité de couler une butée béton en amont ou aval du raccord, ce qui représente un gain de temps chantier significatif, particulièrement en rénovation ou en tranchée étroite.

Plage dimensionnelle large — avantage terrain sur tubes anciens

La tolérance “large plage” de la série 2509 atteint jusqu’à 35 mm sur le diamètre extérieur du tube. Sur les réseaux anciens en fonte grise, en fibro-ciment ou en acier ancien, les diamètres extérieurs réels peuvent s’écarter des normes actuelles (tolérances de fabrication de l’époque, corrosion superficielle, revêtements). Cette large plage permet de raccorder des tubes dont le diamètre extérieur réel ne correspond pas parfaitement à la cote nominale théorique, sans nécessiter de manchon intermédiaire ou de pièce de transition.

En PE100, les diamètres extérieurs sont normalisés selon EN 12201 avec des tolérances serrées (±0,5 % sur le DN). En PVC-U selon EN 1452, même précision. La série 2509 s’adapte donc sans difficulté aux tubes neufs comme aux tubes en place depuis plusieurs décennies.

Applications : adduction eau potable, irrigation, distribution industrielle

En réseau d’adduction d’eau potable, l’adaptateur 2509 intervient typiquement lors du remplacement d’un organe de sectionnement (vanne, clapet) sur une canalisation existante, lors d’un branchement neuf sur réseau en charge, ou lors du raccordement d’une conduite en PE sur un collecteur en fonte. La certification ACS est obligatoire pour toute pièce en contact avec l’eau destinée à la consommation humaine — la série 2509 remplit cette condition.

En irrigation agricole, les pressions de service sont généralement inférieures à 10 bar. L’adaptateur PN16 offre une marge de sécurité confortable. Les DN couramment utilisés en irrigation vont du DN50 (réseaux de zone) au DN150 (artères principales). La compatibilité PE80/PE100 est essentielle car les réseaux modernes d’irrigation sont quasi exclusivement en polyéthylène.

Dans les réseaux de distribution industrielle (eau de process, eau de refroidissement, eaux brutes), le raccordement entre une tuyauterie acier existante et un réseau neuf en PE est fréquent lors des rénovations. L’adaptateur 2509 traite ce cas sans manchon de transition ni soudure.

Gamme dimensionnelle — DN disponibles et correspondances

Montage — étapes et précautions

Avant montage, vérifier le diamètre extérieur réel du tube avec un pied à coulisse ou un ruban de périmètre. S’assurer que le tube est dans la plage de tolérance indiquée pour le DN commandé. Nettoyer la surface externe du tube sur la longueur d’insertion (enlever bavures, rouille, peinture épaisse, revêtement bitumeux) pour permettre la prise des dents Grip.

Lubrifier légèrement le joint EPDM avec de la graisse alimentaire ou du savon liquide (ne jamais utiliser de lubrifiant pétrolier sur un joint EPDM en contact eau potable). Insérer le tube dans l’adaptateur jusqu’à la butée. Serrer les boulons de la bride de verrouillage en étoile (cross-pattern) en plusieurs passes pour assurer un serrage uniforme. Respecter le couple de serrage prescrit par le fabricant (typiquement 40 à 100 N·m selon le DN).

Après mise en pression, effectuer un contrôle visuel à 1,5 fois la pression de service. En cas de suintement, re-serrer les boulons par passes successives. Ne jamais démonter un adaptateur sous pression.
