Vanne Guillotine Bidirectionnelle S-GATE

Vanne Guillotine Bidirectionnelle S-GATE : sectionner les fluides chargés sans compromis

Quand les boues de station d’épuration colmatent vos vannes papillon et que les vannes opercule classiques refusent l’étanchéité en sens inverse, la guillotine bidirectionnelle S-GATE prend le relais. Corps fonte EN-GJL-250 jusqu’au DN300, EN-GJS-400 au-delà, pelle inox AISI 304, étanchéité garantie dans les deux sens de circulation. Montage entre brides PN10, encombrement réduit grâce à la tige non montante.

Le problème typique : une station de relevage doit pouvoir isoler une pompe en amont ET refouler en aval sans fuite. Une opercule fonte standard fuit à contre-pression. La S-GATE conserve son étanchéité à 10 bar dans les deux sens, jusqu’au DN200. Au-delà, la pression de service se dégrade progressivement : 8 bar au DN250, 6 bar au DN300, 4 bar au DN400, 3 bar au DN500. Logique mécanique : la surface exposée croît avec le carré du diamètre, les efforts sur la pelle suivent.

Conception mécanique et choix matières

La pelle en inox AISI 304, épaisseur croissante avec le DN, coulisse dans un siège élastomère interchangeable. Trois compositions disponibles selon le fluide : NBR pour hydrocarbures et eaux usées domestiques (-10°C à +90°C), EPDM pour eaux chaudes et vapeur basse pression (-15°C à +130°C), FKM/FPM pour acides dilués et solvants (-10°C à +180°C). Le siège se remplace sans déposer la vanne du réseau : démontage des plaques supports, extraction radiale, remise en place en moins de 15 minutes sur les DN courants.

Le presse-étoupe PTFE avec fouloir en fonte ductile reprend le serrage de la tige sans grippage. Pas de graissage périodique. La protection externe : époxy-polyester RAL 5005, 150 microns d’épaisseur, classe C4 selon ISO 12944, tient sur installations extérieures et atmosphères chargées chlore en station d’épuration.

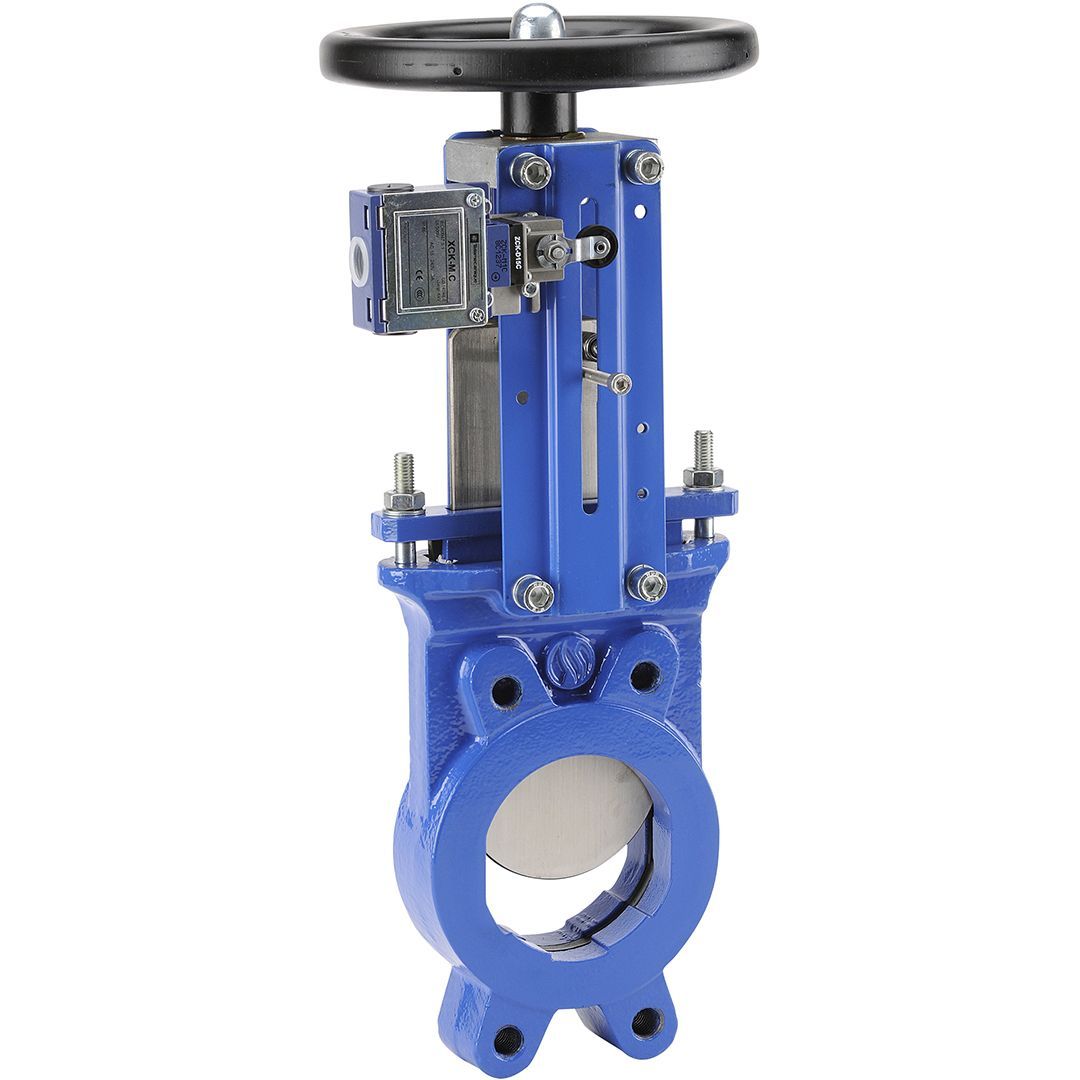

L’index centré sur la partie supérieure simplifie le montage des boîtiers fin de course. Plaques supports nervurées pour reprendre les efforts axiaux lors de manœuvres sur fluide chargé. Volant fixe non montant : hauteur d’encombrement constante entre position fermée et position ouverte, utile sous plancher technique ou en local exigu.

Caractéristiques techniques

Applications terrain validées

Traitement des eaux : sectionnement en sortie de dégrilleur, isolement de pompes immergées, by-pass de filtres à sable. Le passage intégral de la guillotine évacue les fibres et solides sans rétention, contrairement à une opercule classique dont le siège piège les filasses.

Industrie papetière : transport de pâte cellulosique à 3-6 % de consistance, où une vanne à boisseau se grippe en quelques cycles. La pelle inox traverse la fibre sans la cisailler en bloc. Option kit déflecteur recommandée pour limiter la sédimentation dans la chambre basse.

Matières pulvérulentes : ciment, chaux, alumine en convoyage pneumatique basse pression. Bidirectionnalité utile lors des purges retour. Joint FKM si température produit dépasse 130°C.

Agroalimentaire et chimie : circuits CIP/NEP en boucle, neutralisation acide/base, lignes process avec inversion ponctuelle de flux. Pour acides forts ou chlorures > 200 ppm, demander la version pelle AISI 316L.

Options et configurations

Commande par volant à chaîne pour installation en hauteur (> 3 m du sol). Actionneur pneumatique double effet ou simple effet ressort pour automatisation, avec boîtier fin de course inductif ATEX si requis. Kit plaques supports inox 304 + visserie A2-70 pour ambiances corrosives. Contact fin de course mécanique IP67. Certificat 3.1 matière corps et pelle pour dossier constructeur. Manchette de protection caoutchouc en option pour produits abrasifs (sable, scories).
