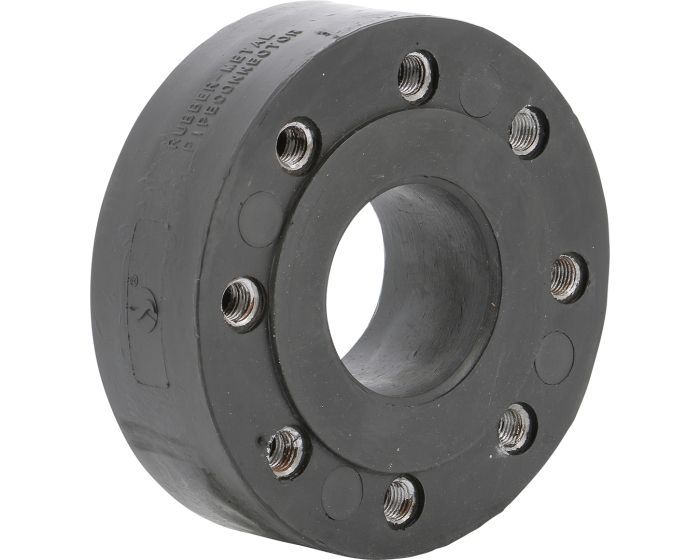

Manchon Antibruit EPDM à Inserts Taraudés Acier PN10

Manchon antibruit EPDM à inserts taraudés acier PN10 — absorption des vibrations et atténuation acoustique sur réseaux hydrauliques

Les pompes centrifuges, groupes de surpression et compresseurs transmettent leurs vibrations aux canalisations. Sans dispositif d’isolation, ces vibrations se propagent sur des dizaines de mètres de réseau, fatiguent les soudures et les brides par sollicitations cycliques, et génèrent des nuisances sonores dans les bâtiments collectifs ou les installations industrielles. Ce manchon antibruit en EPDM monobloc avec inserts taraudés acier PN 10 coupe cette propagation : le corps élastomère absorbe les déplacements axiaux, angulaires et latéraux en dissipant l’énergie vibratoire sous forme de chaleur. Le résultat est une réduction mesurable du niveau sonore transmis aux parois de tuyauterie et aux structures supports.

La fabrication française, certifiée ISO 9001:2015 depuis le site de Saint-Quentin-Fallavier, garantit une traçabilité du mélange EPDM et un contrôle dimensionnel rigoureux. Les inserts acier taraudés sont surmoulés directement dans le corps EPDM, ce qui évite tout jeu mécanique à l’interface élastomère/métal. Le manchon est livré complet avec sa visserie, sans pièce supplémentaire à commander.

Caractéristiques techniques détaillées

Comportement mécanique de l’EPDM en service

L’EPDM (éthylène-propylène-diène monomère) est un élastomère synthétique à base de chaînes carbonées saturées. Cette structure lui confère une excellente résistance au vieillissement à l’ozone et aux UV, deux facteurs destructeurs pour les élastomères à base de caoutchouc naturel ou de NBR. Entre -10°C et +100°C, les propriétés mécaniques de l’EPDM restent stables : le module d’élasticité varie peu avec la température dans cette plage, ce qui maintient les performances d’atténuation vibratoire constantes été comme hiver.

L’EPDM résiste bien à l’eau chaude, à la vapeur basse pression, aux alcools et aux acides dilués. En revanche, il n’est pas compatible avec les hydrocarbures (fuel, huile minérale, solvants aromatiques) ni avec les huiles synthétiques à base d’ester. Pour ces fluides, des manchons en NBR ou en Viton existent mais sortent du périmètre de ce produit.

Inserts taraudés acier — avantage technique

La plupart des manchons bas de gamme utilisent des bagues métalliques libres glissées dans un perçage EPDM. Lors du serrage des boulons, la bague peut se déplacer radialement ou s’enfoncer dans l’élastomère, créant un contact métal-métal qui court-circuite l’isolation vibratoire. Les inserts taraudés surmoulés de ce manchon sont positionnés précisément lors de la fabrication et encapsulés par l’EPDM — ils ne bougent pas au serrage. Le couple transmis par les boulons passe directement à travers l’EPDM, maintenant l’isolation acoustique en toute situation.

La visserie livrée avec le manchon est dimensionnée pour les brides PN 10 EN 1092 correspondant au DN. Elle est à serrer au couple prescrit par le fabricant — un sur-serrage écrase l’élastomère et réduit ses capacités d’absorption.

Installation et précautions de pose

L’alignement des canalisations de part et d’autre du manchon doit être vérifié avant serrage final : tolérance maximale de 3 mm de désaxage latéral. Au-delà, le manchon travaille en cisaillement permanent, ce qui accélère le vieillissement de l’élastomère. Des colliers de fixation doivent être installés sur les tuyauteries adjacentes (à 300 mm minimum du manchon) pour reprendre le poids de la tuyauterie sans contraindre le manchon. En position verticale, prévoir un support additionnel pour la section aval si la tuyauterie est lourde.

La plage de température -10°C à +100°C couvre les réseaux eau chaude sanitaire (60°C en distribution), les boucles de chauffage (80°C aller, 60°C retour) et les circuits de refroidissement industriels. Pour de la vapeur basse pression ou de l’eau à 110°C, un manchon EPDM haute température avec renforcement textile est requis.
