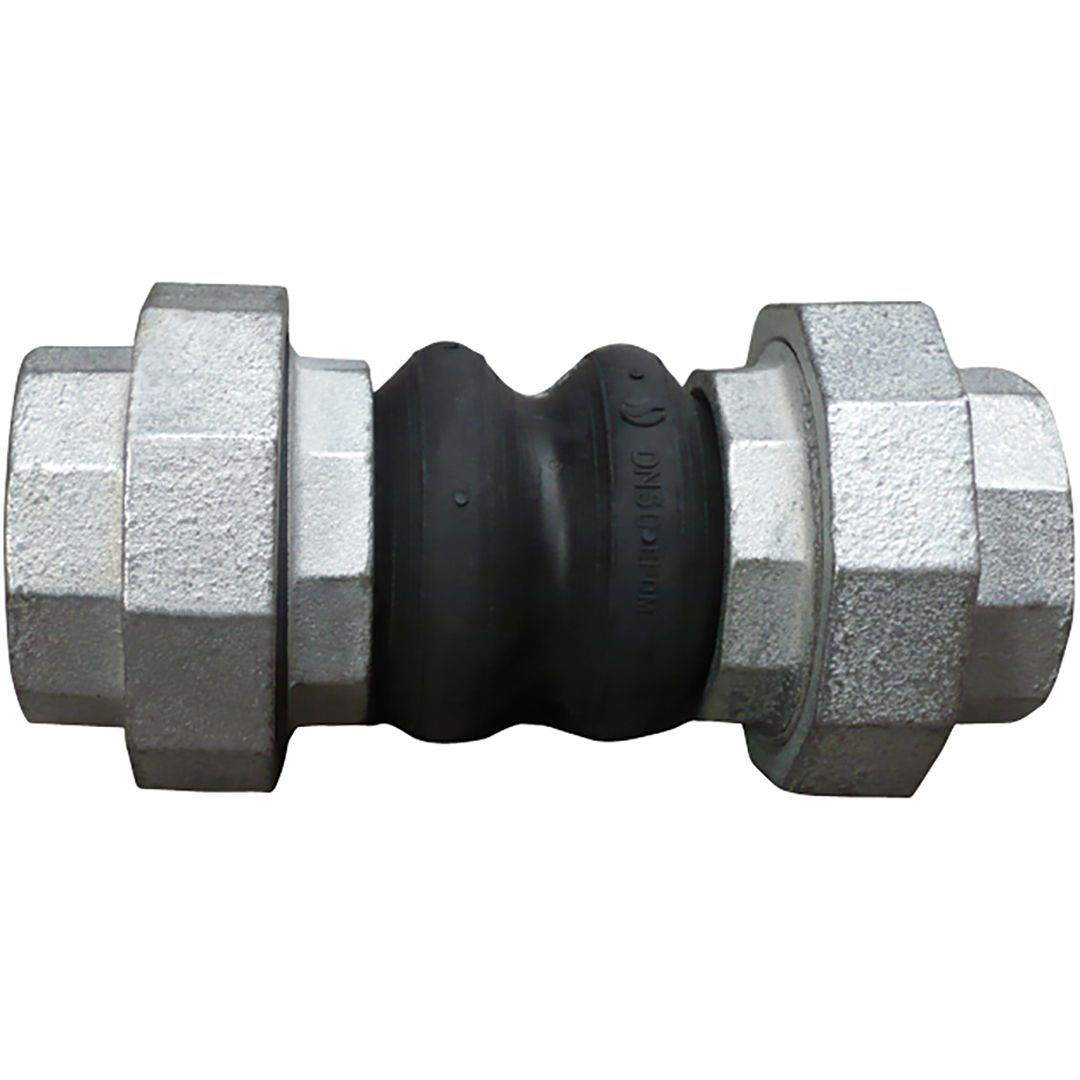

Manchon compensateur EPDM double onde à unions fonte — absorption dilatation et vibrations sur réseaux thermiques
Dans les réseaux de chauffage et de génie climatique, les tuyauteries en acier ou en cuivre se dilatent. Un tronçon de 10 m d’acier monte de 1,2 mm par degré Celsius — à 80°C de ΔT, c’est 12 mm de déplacement qu’il faut absorber quelque part. Sans compensateur, la dilatation se reporte sur les brides, les raccords et les soudures, créant des contraintes cycliques qui fatiguent les assemblages et provoquent des fuites après 3 à 5 saisons de chauffe. Ce manchon compensateur EPDM double onde avec raccords union en fonte galvanisée absorbe à la fois ces déplacements thermiques et les vibrations transmises par les équipements hydrauliques.
La double onde EPDM maximise la course d’absorption par rapport à une onde simple, sans augmenter l’encombrement axial. Les raccords union fonte galvanisée permettent le démontage rapide sans outil spécial — utile lors des opérations de maintenance sur les équipements voisins (pompes, échangeurs). La certification Lloyd’s Register Marine valide la robustesse de la conception pour des applications à contraintes mécaniques élevées.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Corps | EPDM armé toiles nylon |
| Raccords | Union fonte galvanisée BSP femelle |
| Profil | Double onde (absorption maximale) |
| Certification | Marine Lloyd’s Register |
| Pression de service (PS) | 10 bar |
| Température de service | -10°C à +100°C |
| Déplacement axial compression | Jusqu’à 22 mm |
| Déplacement axial élongation | Jusqu’à 6 mm |
| Déplacement transversal | Selon DN (voir tableau fabricant) |
| Déplacement angulaire | Jusqu’à 30° selon DN |
| Raccordement | BSP femelle (union 3 pièces) |
| Gamme DN | DN 20 à DN 100 |
Double onde vs onde simple : quelle différence ?
Un manchon à onde simple absorbe les déplacements axiaux dans une seule convolution élastomère. La double onde double la course disponible pour le même encombrement — ou maintient la même course avec une rigidité réduite, ce qui diminue les contraintes transmises aux brides adjacentes. Pour les réseaux avec ΔT > 60°C ou les équipements vibrants (pompes de circulateur à fort débit), la double onde est recommandée. Pour les petites installations résidentielles avec ΔT < 40°C, une onde simple suffit.
Raccords union : avantage pratique
Le raccord union 3 pièces (manchon + deux embouts + écrou) permet le démontage du manchon en quelques minutes sans outil spécial. Comparé aux manchons à brides qui nécessitent le dévissage de 4 à 8 boulons, l’union est nettement plus rapide lors des opérations de maintenance. Sur les installations où les manchons sont proches des équipements (corps de pompe, vannes de régulation), ce gain de temps est significatif.
Limites de température : EPDM à +100°C
La limite +100°C de l’EPDM correspond à la température de service continu. En pointe thermique (démarrage chaudière, excursion transitoire), une exposition de courte durée à +120°C est généralement tolérée sans déformation permanente. Au-delà, l’EPDM commence à durcir et perd son élasticité. Pour les circuits haute température (> +100°C), se tourner vers des compensateurs métalliques à soufflet inox ou des manchons en silicone selon la pression.
Questions fréquentes
Quelle longueur de droite faut-il laisser entre le manchon compensateur et une bride ou un coude ?
En règle générale, laisser au minimum 1 DN de longueur droite de chaque côté du manchon avant un coude ou une bride — soit 50 mm pour DN 50. Cette distance permet au manchon de travailler librement sans que le coude adjacent ne bride son déplacement angulaire. Dans les installations très compactes, vérifier avec le fabricant si un montage plus proche est possible sans réduire la course effective.
Ce manchon EPDM résiste-t-il au glycol éthylénique utilisé dans les réseaux de chauffage ?
Oui, l’EPDM est compatible avec les solutions glycol éthylénique/eau aux concentrations courantes (30 à 50% vol.) utilisées en protection antigel des circuits de chauffage. La compatibilité reste bonne jusqu’à +100°C. Pour les concentrations > 60% ou les glycols spéciaux (propylène glycol, glycol inhibé à haute concentration), vérifier la compatibilité chimique avec le fabricant selon la composition exacte du fluide caloporteur.
Peut-on installer ce manchon sur une ligne sous pression en service, en simple remplacement à chaud ?
Non — le remplacement d’un manchon nécessite la mise hors pression et le refroidissement du circuit. Les raccords union permettent une dépose rapide, mais l’opération doit se faire circuit froid et dépressurisé. Sur les circuits de chauffage avec eau sous pression à 80°C, procéder obligatoirement après vidange partielle ou isolement du tronçon. Ne jamais démonter un raccord union sous pression, même à faible pression résiduelle.
