Description

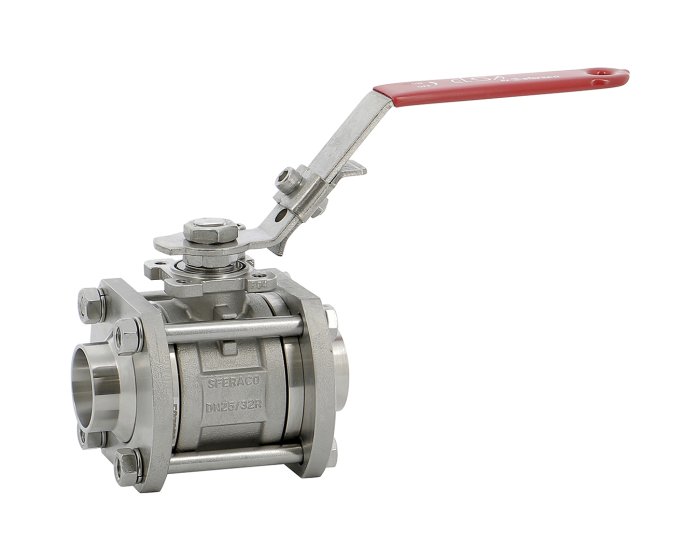

ELITBW, Robinet à Tournant Sphérique 3 Pièces Brides Tournantes ELSA BW Inox 1.4409, Raccordement Soudé Industries Critiques
Le robinet à tournant sphérique ELSA série ELITBW révolutionne le sectionnement dans les industries les plus exigeantes par sa
construction inox 1.4409 premium et ses raccordements à souder BW-ISO (Butt Weld). Spécialement
conçu pour les installations pharmaceutiques, pétrochimiques et agroalimentaires nécessitant une étanchéité
absolue, cet instrument de sectionnement 3 pièces garantit une fiabilité exceptionnelle jusqu’à 210°C et
63 bars grâce à ses brides tournantes brevetées et son raccordement soudé définitif.
Avantages Clés
Ce robinet se distingue par ses raccordements à souder BW-ISO révolutionnaires qui offrent
une étanchéité supérieure aux raccordements mécaniques grâce à la soudure bout à bout définitive. Cette
technologie éprouvée élimine définitivement les risques de fuite et assure l’intégrité parfaite des
installations critiques soumises aux vibrations et cycles thermiques sévères.
La construction inox EN 1.4409 (316L) combinée aux brides tournantes brevetées
garantit une installation facilitée même sur les tuyauteries les plus complexes. L’étanchéité certifiée
émissions fugitives ISO 15848-1:2015 classe BH assure une protection environnementale maximale
conforme aux exigences les plus strictes des industries réglementées.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | ELITBW - Robinet sphérique ELSA BW |
| Construction | 3 pièces à brides tournantes |
| Corps | Inox EN 1.4409 (316L/CF3M) |
| Sphère | Inox EN 1.4409 passage intégral |
| Axe | Inox EN 1.4409 inéjectable anti-blow-out |
| Sièges | TFM1600 haute performance |
| Joints de corps | TFM1600 FDA/USP/CE1935 |
| Presse-étoupe | Multi-joints chevrons + rondelle glissement |
| Raccordement | À souder BW-ISO (Butt Weld) |
| Gamme dimensionnelle | DN8 à DN100 |
| Pression de service (PS) | 63 bar (jusqu’à DN80) |
| Température de service | -50°C à +210°C |
| Commande | Levier cadenassable avec platine ISO 5211 |
| Système antistatique | Double protection ATEX |
| Émissions fugitives | ISO 15848-1:2015 classe BH |
| Durée de garantie | 5 ans fabricant |
Technologie BW-ISO Révolutionnaire
Le raccordement à souder BW-ISO (Butt Weld) transforme la fiabilité des installations critiques :
- Étanchéité absolue : Soudure bout à bout éliminant définitivement les fuites
- Intégrité structurelle : Continuité métallique parfaite entre robinet et tuyauterie
- Résistance extrême : Aucun point faible face aux contraintes mécaniques
- Installation permanente : Joint soudé définitif résistant à tous les cycles
Brides Tournantes ELSA Brevetées
Les brides tournantes ELSA révolutionnent l’installation des raccordements soudés :
- Préparation simplifiée : Positionnement et pointage facilités avant soudage
- Alignement parfait : Rotation libre pour ajustement optimal des chanfreins
- Soudage optimisé : Accès complet au joint pour soudure de qualité
- Contrôle facilité : Vérification aisée de la pénétration soudure
Applications Critiques Industries Sensibles
Le robinet ELITBW trouve son application essentielle dans les installations les plus critiques
nécessitant étanchéité absolue et traçabilité complète :
- Industries pharmaceutiques : Process de synthèse et purification haute pureté
- Biotechnologies : Bioréacteurs et systèmes de fermentation stériles
- Pétrochimie offshore : Installations haute pression hydrocarbures critiques
- Agroalimentaire : Circuits CIP/SIP et process hygiéniques
- Chimie fine : Réacteurs haute pureté et solvants critiques
Construction Inox 1.4409 Premium
L’acier inoxydable EN 1.4409 (équivalent AISI 316L/ASTM CF3M) offre une résistance chimique
exceptionnelle optimisée pour le soudage. Sa très faible teneur en carbone (<0,03%) garantit une résistance
parfaite à la corrosion intergranulaire même après les cycles thermiques de soudage les plus sévères.
Guide d’Installation Soudage BW
L’installation par soudage BW-ISO nécessite un soudeur qualifié selon les procédures
EN ISO 9606-1. Les brides tournantes facilitent le positionnement et garantissent l’accessibilité
optimale pour un joint soudé de qualité selon EN ISO 5817.
Points critiques soudage BW :
- Qualification soudeur selon EN ISO 9606-1 (inox 316L) requise
- Préparation des chanfreins selon EN ISO 9692-1
- Utiliser les brides tournantes pour alignement parfait avant pointage
- Contrôle radiographique selon EN ISO 17636 si requis projet
- Traitement thermique post-soudage selon spécifications
Certifications Réglementaires Complètes
Le robinet ELITBW bénéficie d’un portefeuille complet de certifications pour les industries
les plus exigeantes :
- CE 1935/2004 : Contact alimentaire direct certifié
- FDA CFR 177.2600 : Compatibilité réglementation américaine
- USP Class VI : Biocompatibilité pharmaceutique validée
- ISO 15848-1:2015 : Émissions fugitives classe BH certifiées
- ATEX II 2G/D c T3 : Zones explosives avec antistatique double
Sécurité et Performance
Le système d’étanchéité multicouche TFM1600 assure une étanchéité parfaite sur 1 000 000
de cycles minimum. L’axe inéjectable à double sécurité anti-blow-out élimine tout risque d’éjection
accidentelle même en cas de surpression extrême. Pour une protection complémentaire en retour de fluide, les clapets anti-retour inox se montent facilement en aval.
Maintenance et Durabilité
La construction 3 pièces facilite la maintenance complète sans dépose du robinet.
Le raccordement soudé BW élimine la maintenance préventive des joints mécaniques et garantit une
fiabilité absolue pendant toute la durée de vie de l’installation. En cas de cycles thermiques importants, un compensateur de dilatation inox protégera votre installation.
Gamme et Disponibilité
La série ELITBW couvre les diamètres DN8 à DN100 pour répondre à tous les besoins de sectionnement
critique. La disponibilité en stock (livraison sous 1 à 3 jours) assure une réactivité optimale
pour vos projets les plus exigeants et les maintenances d’urgence.
Le robinet ELITBW conjugue innovation brides tournantes, excellence soudage BW-ISO et certifications
réglementaires complètes, constituant l’investissement de référence pour le sectionnement permanent
et ultra-fiable de vos installations les plus critiques.
Questions fréquentes
Quelles sont les pressions nominales disponibles pour l’ELITBW et dans quels diamètres ?
L’ELITBW est proposé en DN 40, 50 et 63 avec deux classes de pression : PN 50 et PN 63, permettant une adaptation aux installations basse et moyenne pression des secteurs critiques.
Le robinet ELITBW est-il adapté aux installations pharmaceutiques et agroalimentaires ?
Oui, l’inox 1.4409 (316L) garantit une résistance à la corrosion supérieure et une étanchéité absolue requises pour les applications pharmaceutiques, pétrochimiques et agroalimentaires conformément aux normes ISO.
Quel est le délai de livraison pour une commande d’ELITBW et comment procéder ?
Les délais varient selon les références et stocks disponibles ; consultez neovanne.com pour connaître la disponibilité immédiate et obtenir un devis avec conditions de livraison adaptées à vos besoins en robinetterie industrielle.
