Quel matériau de joint pour votre vanne industrielle : PTFE, EPDM, NBR ou FKM ?
Un joint EPDM mis en contact avec du gazole : la manchette gonfle en 48 heures, la vanne fuit, la ligne s’arrête. Un siège PTFE sous-dimensionné dans un circuit vapeur : le fluage rompt l’étanchéité au bout de quelques cycles. Ces incidents surviennent chaque année sur des installations pourtant bien dimensionnées en diamètre et pression — mais sur lesquelles le matériau de joint a été choisi par défaut ou par habitude.
Pour un responsable maintenance ou un bureau d’études, le choix du matériau d’étanchéité (manchette, siège, garniture) est une décision technique à part entière. Elle conditionne la durée de vie de la vanne, la conformité sanitaire du circuit, et la sécurité en cas de fluide agressif ou de température élevée. PTFE, EPDM, NBR et FKM couvrent l’essentiel des applications industrielles — mais leurs propriétés, leurs limites et leurs domaines d’usage sont radicalement différents.
Ce guide compare les quatre matériaux de joint les plus courants en robinetterie industrielle, avec un tableau récapitulatif et les critères de sélection par type de fluide et de température.
Joints de bride : produits concernés
- Joint de bride graphite, série JGRAF
- Joint de bride EPDM noir
- Joint fibre pour brides fonte, acier et inox PN10/40
Un doute sur le modèle ? Décrivez-nous votre installation (fluide, pression, dimensions) : nous vous répondons avec une référence et un devis.
Pourquoi le matériau de joint détermine la durée de vie de votre vanne
Dans une vanne industrielle, le joint (manchette de vanne papillon, siège de vanne sphérique, garniture de vanne opercule) assure l’étanchéité entre le fluide de process et l’environnement extérieur. C’est la pièce qui subit simultanément la pression, la température et l’agression chimique du fluide transporté.
Un mauvais choix de matériau entraîne trois types de défaillances :
- Gonflement ou ramollissement : l’élastomère absorbe le fluide, perd ses propriétés mécaniques et se déforme irréversiblement (EPDM dans les huiles minérales, NBR dans les acides).
- Durcissement et fragilisation : à haute température ou sous UV prolongés, certains élastomères se fissurent et perdent leur capacité de déformation élastique.
- Fluage : spécifique au PTFE — ce matériau non élastomère tend à se déformer sous contrainte permanente, ce qui nécessite un design de siège adapté avec ressort de rappel.
La norme ISO 1629 (en vigueur, édition 2025, remplace l’édition 2013) définit la désignation officielle des caoutchoucs synthétiques : NBR (caoutchouc nitrile-butadiène), EPDM (terpolymère éthylène-propylène-diène), FKM (élastomère fluorocarboné). Le PTFE (polytétrafluoroéthylène) est un thermoplastique fluoré, traité à part car non élastomère.
Pour aller plus loin sur le choix de la vanne elle-même, consultez notre comparatif vanne sphérique, papillon et opercule.
Tableau comparatif PTFE, EPDM, NBR et FKM
| Matériau | Température de service | Résistance chimique principale | Applications typiques | Limites |
|---|---|---|---|---|
| PTFE | -200°C à +200°C | Acides concentrés, bases fortes, solvants — quasi universelle | Industrie chimique, pharmaceutique, alimentaire | Non élastomère : fluage sous charge permanente — siège à ressort obligatoire |
| EPDM | -40°C à +150°C (vapeur : max 130°C) | Eau, vapeur basse pression, acides dilués, bases, oxydants (eau de Javel, ozone) | Eau potable (ACS), vapeur, eau chaude, fluides alimentaires | Incompatible huiles minérales, kérosène, gasoil |
| NBR | -30°C à +120°C | Huiles minérales, kérosène, gasoil, air comprimé huilé | Hydraulique, pneumatique, fuel, lubrifiants industriels | Incompatible acides concentrés, eau chaude au-delà de 80°C, vapeur |
| FKM | -20°C à +200°C | Hydrocarbures chlorés, solvants aromatiques, acides concentrés à chaud, carburants haute performance | Pétrochimie, solvants chlorés, process haute température | Prix élevé (3 à 5× le NBR) ; fragilisation en dessous de -20°C ; incompatible certains esters et cétones |
Comment choisir selon le fluide et la température de service
PTFE : le choix de l’industrie chimique et pharmaceutique
Le PTFE est le matériau le plus chimiquement inerte disponible pour la robinetterie industrielle. Il résiste à pratiquement tous les acides (acide sulfurique concentré, acide chlorhydrique), aux bases fortes et aux solvants. Sa plage de température s’étend de -200°C à +200°C, ce qui le rend adapté aussi bien à la cryogénie qu’aux applications vapeur.
Sa limite principale : le PTFE n’est pas un élastomère. Il ne se comprime pas élastiquement et est sujet au fluage sous charge permanente. Dans les sièges de vannes sphériques et les robinets opercule, ce fluage est compensé par un design spécifique (ressort de rappel, siège étagé). En manchette de vanne papillon, le PTFE pur est réservé aux applications où l’absence de compression dynamique est acceptable.

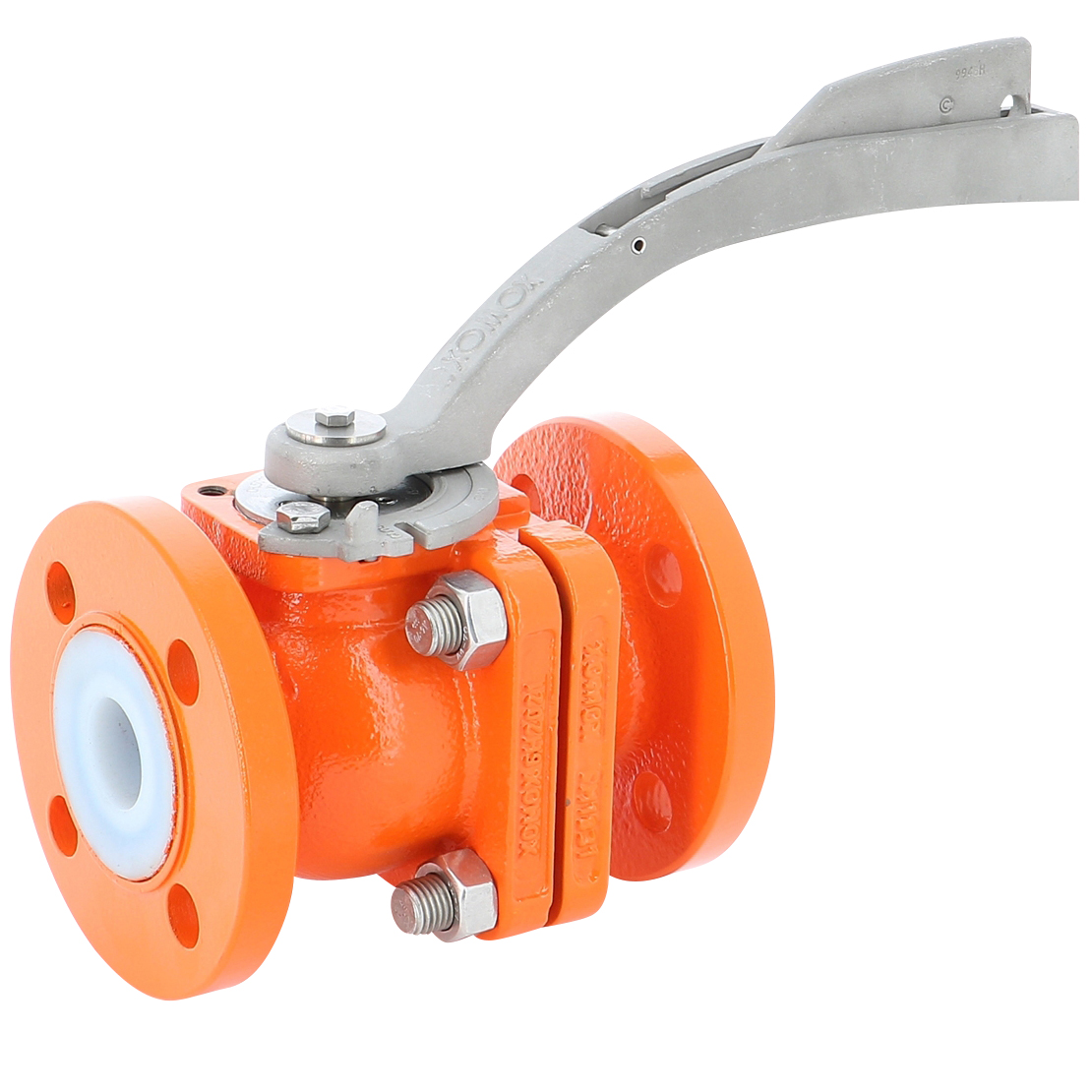

Voir également : la vanne à sphère inox PN40 pour fluides corrosifs, souvent équipée de sièges PTFE en industrie chimique.
EPDM : la référence eau potable et vapeur
L’EPDM est l’élastomère de référence pour les circuits eau potable, eau chaude sanitaire et vapeur basse pression. Sa résistance aux oxydants (eau de Javel, ozone) et aux acides dilués en fait le matériau standard pour le traitement de l’eau et les réseaux AEP (adduction d’eau potable).
Pour les applications eau potable en France, l’EPDM utilisé doit être certifié ACS (conformément à l’arrêté du 29 mai 1997 relatif aux matériaux et objets utilisés dans les installations fixes de production, de traitement et de distribution d’eau). Un EPDM non marqué ACS est interdit sur les réseaux d’eau destinée à la consommation humaine, même si ses propriétés mécaniques sont identiques à un EPDM industriel standard.
Pour le robinet à membrane industriel (EPDM/PTFE), l’EPDM est le matériau standard pour les fluides aqueux et la vapeur jusqu’à 130°C.
NBR (nitrile) : huiles minérales et hydrocarbures
Le NBR (nitrile-butadiène rubber) est l’élastomère de référence pour les fluides pétroliers : gasoil, fuel lourd, huiles hydrauliques, kérosène, air comprimé huilé. Il offre une bonne résistance mécanique entre -30°C et +120°C et constitue le matériau standard des vannes pneumatiques et hydrauliques en milieu industriel général.
À éviter absolument : les acides concentrés (dégradation rapide de la chaîne nitrile), l’eau chaude au-delà de 80°C (hydrolyse accélérée) et la vapeur, même à basse pression. Un NBR dans un circuit vapeur se dégrade en quelques semaines avec perte d’étanchéité progressive.
Pour la sélection technique de la vanne papillon industrielle, le matériau de la manchette (NBR ou EPDM) est l’un des trois critères déterminants avec le DN et la pression nominale.
FKM (fluorocarbone) : hautes températures et solvants agressifs
Le FKM (désignation ISO 1629 pour les élastomères fluorocarbonés, commercialement connu sous la marque Viton® de Chemours) est le matériau premium pour les applications exigeantes : hydrocarbures chlorés, solvants aromatiques (toluène, xylène), pétrochimie et températures jusqu’à +200°C en service continu.
Son principal inconvénient est son coût (3 à 5 fois le prix du NBR) et sa fragilisation en dessous de -20°C. Il doit être réservé aux applications où l’EPDM ou le NBR ne peuvent techniquement pas être utilisés — en particulier la pétrochimie haute température et les fluides solvants agressifs. Spécifier du FKM sur un circuit eau chaude est de la surqualité sans bénéfice technique.
Pour les zones ATEX, le choix du matériau de joint peut être contraint par la directive — voir les exigences de la directive ATEX pour la robinetterie industrielle.
Erreurs courantes et comment les éviter
- EPDM dans un circuit hydraulique ou fuel : l’EPDM gonfle rapidement au contact des huiles minérales et du gasoil — utiliser NBR ou FKM selon la température.
- NBR dans la vapeur : l’hydrolyse dégrade la structure nitrile en quelques cycles vapeur/refroidissement — utiliser EPDM (jusqu’à 130°C) ou PTFE.
- PTFE sans design adapté : le fluage réduit la force de serrage du siège au fil du temps — vérifier que le corps de vanne intègre un ressort de rappel ou un siège étagé compensant le fluage.
- FKM par excès de précaution : spécifier systématiquement du FKM “pour être sûr” sur un circuit eau chaude triple le coût du joint sans bénéfice. Le FKM n’est pas non plus compatible avec tous les fluides (certains esters et cétones l’attaquent).
- EPDM non certifié ACS sur réseau eau potable : la mention “EPDM” sur la fiche technique ne suffit pas. Seul un EPDM avec numéro de certificat ACS en cours de validité est réglementairement acceptable sur un réseau AEP.
Neovanne propose vannes papillon, sphériques et à membranes avec choix du matériau d’étanchéité : PTFE, EPDM, NBR, FKM. Parcourir le catalogue robinetterie industrielle ou contacter l’équipe technique pour une sélection sur devis.
Cadre normatif et certifications applicables
- ISO 1629 (en vigueur, édition 2025) : nomenclature internationale des élastomères. Permet d’identifier sans ambiguïté FKM (et non “Viton”), EPDM et NBR dans les documentations techniques et les appels d’offres.
- ACS — arrêté du 29 mai 1997 (droit français en vigueur) : obligation de certification pour tout matériau au contact d’eau destinée à la consommation humaine. Concerne les EPDM, PTFE et NBR utilisés sur réseaux AEP.
- PED 2014/68/UE, Annexe I §7.4 (en vigueur) : pour les équipements sous pression de catégorie III et IV, les matériaux (dont les joints) doivent être compatibles avec le fluide transporté et documentés dans le dossier technique. La compatibilité chimique du joint doit être justifiée, pas seulement celle du corps de vanne.
- WRAS (Water Regulations Advisory Scheme, UK) : équivalent britannique de l’ACS — utile pour les projets d’exportation vers le Royaume-Uni.
FAQ — Matériaux de joints pour vannes industrielles
Quelle est la différence entre FKM et Viton ?
Viton® est une marque déposée de Chemours (ex-DuPont) désignant un élastomère fluorocarboné spécifique. FKM est la désignation générique selon la norme ISO 1629, qui couvre l’ensemble des élastomères fluorocarbonés, quelle que soit leur marque. Tous les Viton sont des FKM, mais tous les FKM ne sont pas du Viton. Dans un cahier des charges ou une commande industrielle, préférer la désignation ISO “FKM” pour ne pas lier le marché à un seul fabricant.
Peut-on utiliser un joint EPDM sur un circuit vapeur ?
Oui, l’EPDM est compatible avec la vapeur saturée jusqu’à environ 130°C à pression modérée (PN6 à PN10). La limite matériau est de 150°C, mais la marge de sécurité sur vapeur est recommandée. Au-delà de 130°C ou pour de la vapeur sèche haute pression, le PTFE avec siège à ressort de rappel est le matériau recommandé. Il faut vérifier la fiche technique du fabricant car la qualité de l’EPDM varie selon la formulation (teneur en éthylène, agents de réticulation).
Le NBR est-il adapté à l’air comprimé ?
Oui, le NBR est le matériau standard pour les applications air comprimé et pneumatique industriel, y compris l’air huilé. Il offre une bonne résistance mécanique et à l’abrasion dans cette application. Pour l’air comprimé en contact indirect avec des denrées alimentaires, un NBR conforme FDA ou un EPDM ACS est préférable selon la réglementation applicable au process.
Comment identifier qu’un joint EPDM est certifié ACS ?
La certification ACS est délivrée en France par des laboratoires agréés (CRECEP, LHVP, LNE). Le numéro de certificat ACS doit figurer sur la fiche technique du produit ou être fourni sur demande documentaire. La mention “convient eau potable” ou “conforme eau potable” sans numéro ACS n’a aucune valeur réglementaire. Pour les marchés publics d’adduction d’eau potable, exiger le certificat ACS avec son numéro et sa date de validité.
Peut-on remplacer une manchette EPDM par une manchette NBR sur la même vanne papillon ?
Techniquement oui si les cotes d’encombrement sont identiques — les manchettes de vannes papillon sont souvent interchangeables pour un même DN et une même série. Mais avant tout remplacement, vérifier la compatibilité du nouveau matériau avec le fluide de process. Remplacer une manchette EPDM par du NBR sur un circuit eau potable serait non conforme ACS. Vérifier également la pression nominale admissible de la manchette de remplacement, car certaines manchettes NBR ont un PN inférieur à l’EPDM du même fabricant.
Quelle durée de vie pour un joint de vanne industrielle ?
La durée de vie dépend du matériau, de la fréquence de manœuvre et des conditions de service. Pour une vanne peu manœuvrée (sectionnement réseau), une manchette EPDM de qualité dure typiquement 10 à 15 ans sur circuit eau froide en fonctionnement normal. Sur circuits vapeur ou fluides chimiques, la durée de vie descend à 3-7 ans et nécessite une surveillance régulière. Les joints PTFE sont dimensionnés pour la durée de vie de la vanne mais doivent être contrôlés au redémarrage après un arrêt prolongé (risque de relaxation par fluage).
Conclusion
Le choix du matériau de joint se résume à trois critères hiérarchisés : la compatibilité chimique avec le fluide (priorité absolue), la plage de température de service, puis les exigences réglementaires (ACS, PED, ATEX). EPDM pour l’eau et la vapeur modérée, NBR pour les huiles et l’hydraulique, PTFE pour la chimie agressive, FKM pour les hautes températures et solvants difficiles — chaque matériau a son domaine d’excellence et ses limites précises.
Pour une sélection assistée selon votre application et votre fluide de process, contactez l’équipe technique Neovanne ou parcourez le catalogue filtré par matériau d’étanchéité.
