Filetage BSP ou NPT : comment éviter une erreur de raccordement industriel ?
Un raccord qui se visse… et qui fuit quand même
Un technicien de maintenance reçoit un adaptateur commandé sur catalogue pour raccorder une électrovanne 1/2″ à une tuyauterie existante. Le filetage se visse sur trois ou quatre tours, semble tenir — puis fuit dès la mise en pression. Le diagnostic tombe rapidement : le raccord commandé est en NPT (norme américaine), la tuyauterie en place en BSP (norme ISO utilisée en Europe). Les deux filetages partagent le même pas approximatif en petits diamètres et se vissent l’un dans l’autre sur quelques filets avant de bloquer ou de fuir. C’est l’une des erreurs de raccordement les plus fréquentes en robinetterie industrielle, et l’une des plus coûteuses en temps d’arrêt.
BSP et NPT : deux normes, deux géométries de filetage
Le BSP (British Standard Pipe) est normalisé en Europe par l’ISO 228-1 pour la variante parallèle (BSPP) et par l’EN 10226 pour la variante conique (BSPT). Le NPT (National Pipe Thread), utilisé en Amérique du Nord, est régi par l’ANSI/ASME B1.20.1. Les deux familles se distinguent par trois paramètres qui déterminent leur incompatibilité :
- Angle du filet : 55° pour le BSP, 60° pour le NPT. Cette différence de 5° suffit à empêcher un vissage étanche même quand le diamètre nominal affiché est identique (ex. 1/2″).
- Géométrie : le BSPP est parallèle (cylindrique), étanchéité assurée par un joint plat ou torique en fond de filet. Le BSPT et le NPT sont coniques (dépouille de 1:16), étanchéité assurée par serrage progressif du filet lui-même, généralement complété par un frein filet ou du ruban PTFE.
- Pas de filetage : exprimé en filets par pouce (TPI) selon des tables différentes pour chaque norme et chaque diamètre, ce qui rend les pas rarement identiques au-delà de DN15.
Conséquence directe : un raccord BSPP 1/2″ et un raccord NPT 1/2″ ne sont jamais interchangeables, malgré une désignation en pouces qui laisse croire à une compatibilité.
Robinetterie taraudée BSP ou NPT : produits concernés
- Vanne à boisseau sphérique inox PN63 mâle/femelle BSP
- Robinet à boisseau sphérique inox 2 pièces PN63 taraudé BSP

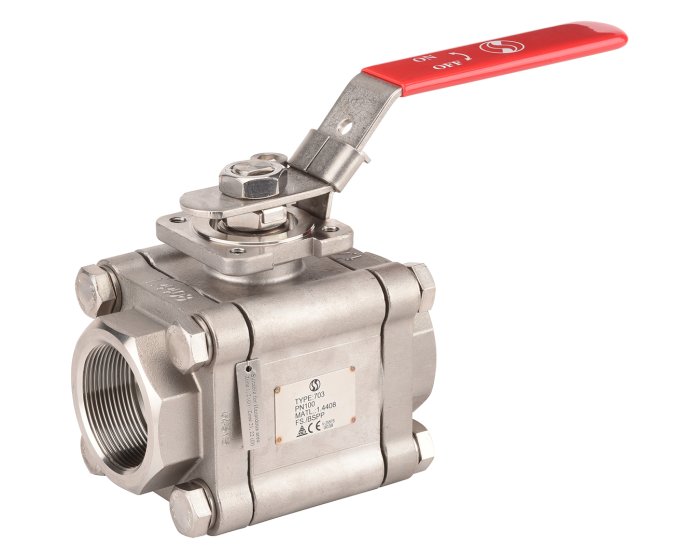

- Robinet à tournant sphérique inox 3 pièces, BSP ou NPT
Un doute sur le modèle ? Décrivez-nous votre installation (fluide, pression, dimensions) : nous vous répondons avec une référence et un devis.
Comment identifier son filetage avant de commander
| Méthode | Ce qu’elle révèle |
|---|---|
| Comptage des filets au pouce (peigne à fileter ou règle) | TPI différent entre tables BSP et NPT pour un même diamètre nominal — première discrimination rapide |
| Mesure de l’angle au filet (jauge d’angle ou comparaison visuelle 55°/60°) | Confirme la norme d’origine si le TPI est ambigu |
| Inspection de la conicité (pied à coulisse sur 2-3 filets) | Distingue BSPP (parallèle, diamètre constant) de BSPT/NPT (conique, diamètre qui diminue) |
| Marquage du raccord existant | Repère “G” = BSPP, “R”/”Rp” = BSPT (EN 10226), “NPT” = norme américaine — présent sur les pièces certifiées |
Sur une installation existante sans marquage lisible, la règle terrain est simple : privilégier la mesure d’angle plutôt que le seul diamètre annoncé en pouces, qui ne garantit rien.
Erreurs courantes et risques associés
- Faux-rond au vissage : forcer un NPT dans un taraudage BSPP endommage le filet côté femelle, souvent en métal plus tendre (laiton) — la pièce devient inutilisable même après correction du raccord.
- Fuite différée sous pression : un assemblage BSP/NPT peut sembler étanche à vide puis fuir dès la mise en pression du circuit, car l’étanchéité NPT dépend d’un serrage conique précis absent en config mixte.
- Confusion avec le filetage métrique : un filetage métrique (M20x1.5 par exemple) n’a ni la même désignation ni la même fonction d’étanchéité que le BSP ou le NPT — à ne pas mélanger dans une commande de pièces de rechange.
- Adaptateur mal choisi : un adaptateur BSP/NPT doit préciser le sens (mâle/femelle) et la variante exacte de chaque côté (BSPP ou BSPT) — une commande générique “adaptateur BSP-NPT” sans ces précisions expose au même problème.

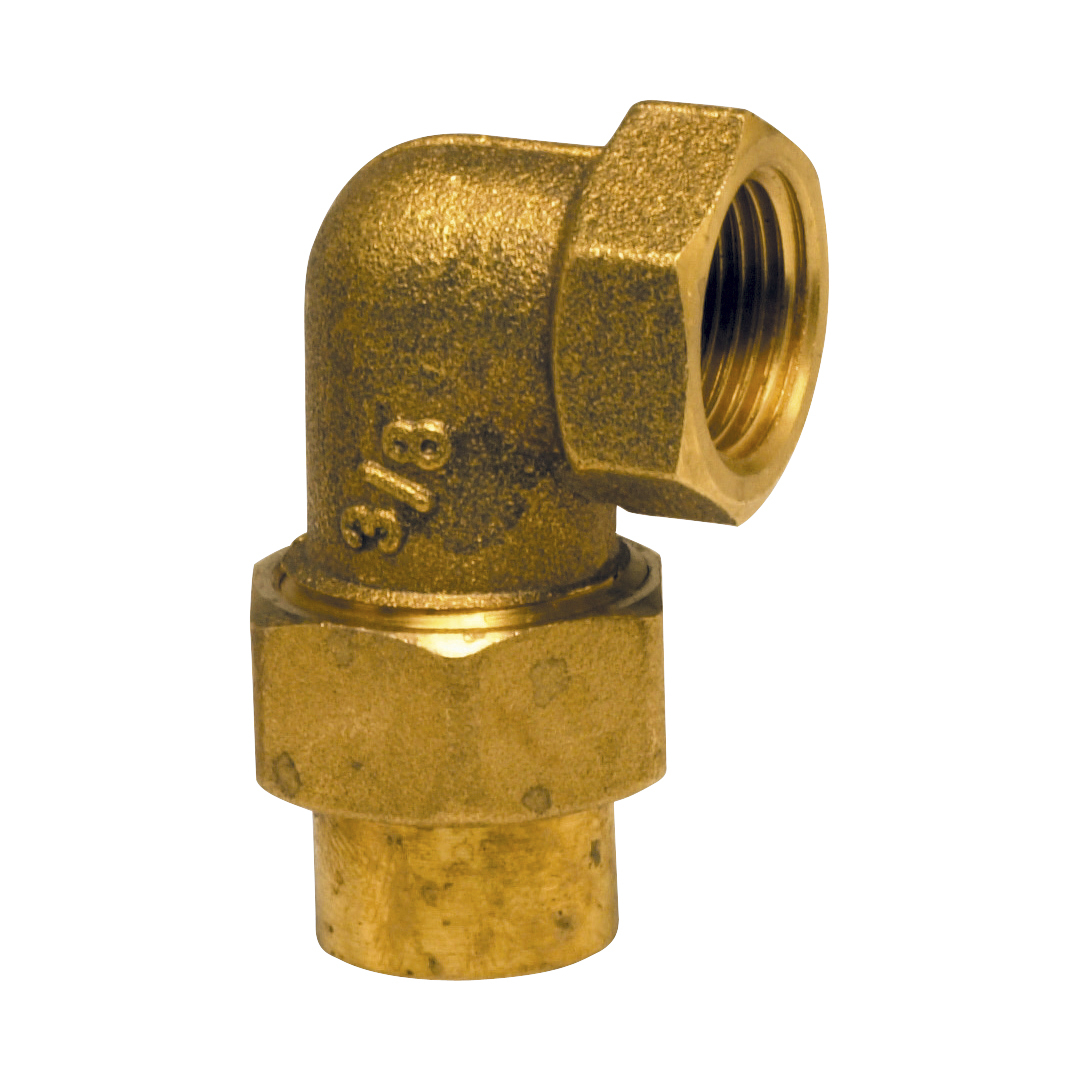

Raccorder un réseau BSP à un équipement NPT
Quand le mélange des deux normes est imposé par un équipement importé (compresseur, instrumentation américaine) sur un réseau européen, la solution n’est pas de forcer le filetage mais d’intercaler un adaptateur BSP/NPT dédié, dont l’étanchéité est assurée côté NPT par la conicité et côté BSPP par un joint. Ce composant doit être spécifié avec :
- le diamètre nominal exact des deux côtés (pas seulement en pouces génériques),
- le sens mâle/femelle de chaque extrémité,
- la variante BSP (parallèle G ou conique R/Rp),
- le matériau compatible avec le fluide (laiton pour l’eau et l’air comprimé, inox 316L pour les fluides corrosifs).
Pour les matériaux de joint compatibles avec le fluide transporté, le choix conditionne directement l’étanchéité d’un raccordement BSPP, qui repose entièrement sur le joint rapporté plutôt que sur le filetage lui-même.
Questions fréquentes sur le filetage BSP et NPT
Un raccord BSP 1/2″ et un raccord NPT 1/2″ ont-ils le même diamètre ?
Non. La désignation en pouces (1/2″, 3/4″…) est une appellation commerciale héritée de l’ancien diamètre intérieur du tube, pas une cote réelle du filetage. Le diamètre extérieur réel du filetage diffère légèrement entre BSP et NPT pour une même désignation nominale.
Peut-on visser un NPT dans un taraudage BSPP sans casse ?
Sur quelques filets, oui — l’angle proche (55°/60°) permet un vissage partiel. Mais l’assemblage n’est ni étanche ni mécaniquement fiable : la différence de conicité génère un jeu qui s’aggrave au serrage, avec un risque réel d’arrachement du filet côté femelle en métal tendre.
Comment reconnaître un BSPP d’un BSPT sur une pièce existante ?
Le BSPP (parallèle) garde un diamètre constant sur toute la longueur du filet et nécessite un joint d’étanchéité visible en fond de taraudage. Le BSPT (conique) a un diamètre qui diminue progressivement — visible en faisant rouler la pièce sur une surface plane ou au pied à coulisse sur plusieurs points de la longueur filetée.
Le ruban PTFE suffit-il à rendre étanche un assemblage BSPP/NPT mixte ?
Non de façon fiable. Le ruban PTFE compense un jeu de filetage conique (NPT ou BSPT) mais ne remplace pas le joint plat/torique requis par un BSPP parallèle. Sur un assemblage mixte, la solution correcte reste l’adaptateur dédié, pas le surdosage de ruban.
Existe-t-il un risque avec le filetage métrique sur des équipements industriels ?
Oui si les pièces de rechange sont commandées par diamètre seul sans préciser la norme. Un filetage métrique ISO (profil 60°, pas en mm) n’assure pas la même fonction d’étanchéité gaz/liquide qu’un BSP ou un NPT et n’est pas substituable sur un raccordement fluide sous pression.
Conclusion
La confusion BSP/NPT reste l’une des causes les plus banales — et les plus évitables — de fuite ou de casse sur un raccordement industriel. Trois réflexes suffisent à l’éviter : ne jamais se fier au seul diamètre en pouces, vérifier l’angle et la conicité avant commande, et systématiser l’usage d’un adaptateur dédié dès qu’un équipement d’origine américaine s’intègre à un réseau européen. Chez Neovanne, revendeur agréé de vannes industrielles et raccords filetés BSP, notre équipe technique vous aide à sécuriser vos commandes de pièces de raccordement selon la norme exacte de votre installation.
