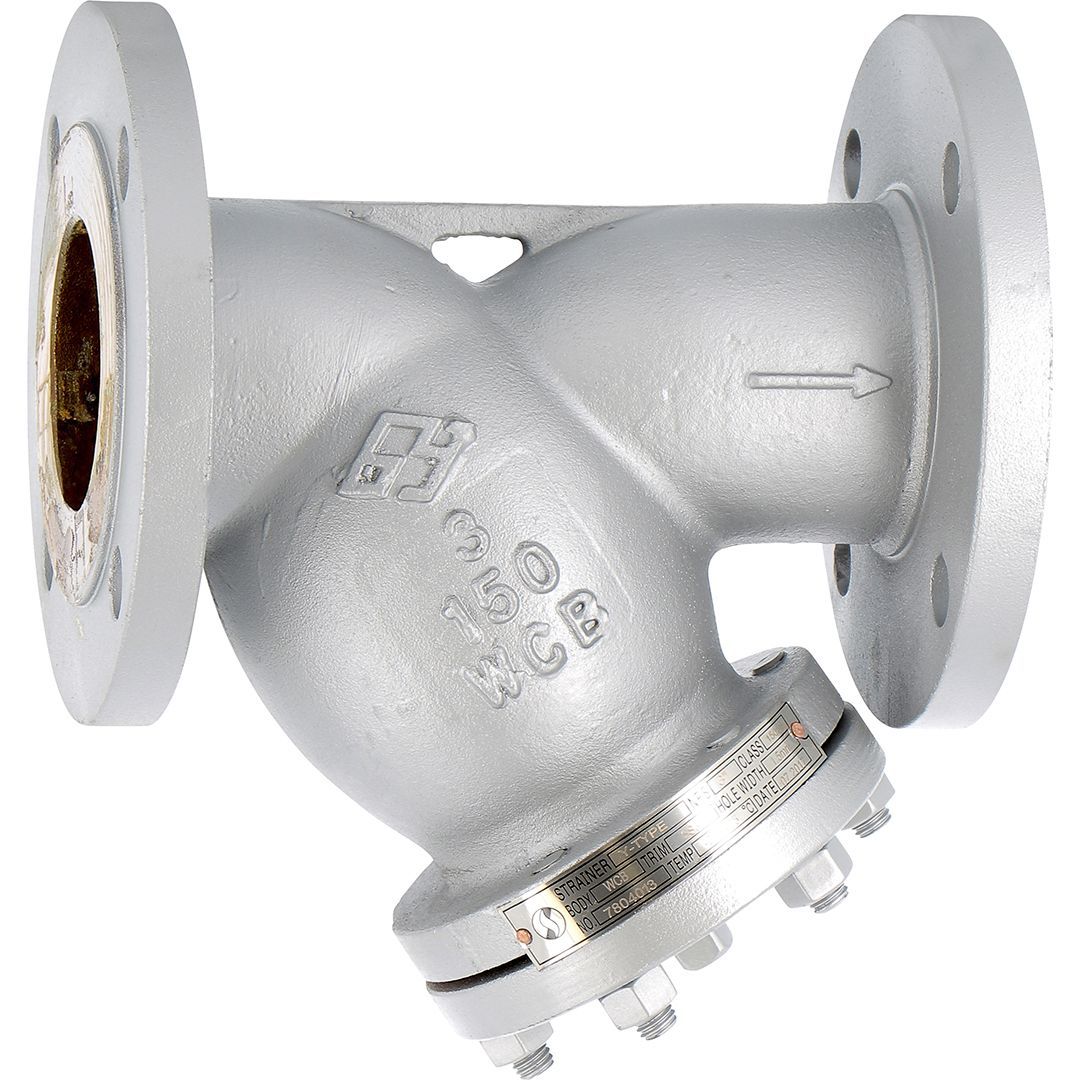

Filtre en Y à brides Class 150 série 243 : protection des réseaux acier sous 20 bar
Quand des particules solides circulent dans un réseau vapeur, gasoil ou pétrochimique, elles détruisent les sièges de vannes, érodent les rotors de pompes et bouchent les échangeurs. Un filtre PVC ne tient pas la température. Un filtre bronze ne supporte pas les hydrocarbures sous pression. Le filtre en Y série 243 répond précisément à ce besoin : corps en acier moulé ASTM A216 WCB (1.0619), tamis inox 304 maille 1 mm, brides Class 150 RF, plage de service -29 °C à +425 °C sous 20 bar. Le chapeau boulonné se démonte pour sortir le panier en quelques minutes.
constexpr
L’acier moulé WCB encaisse les coups de bélier que rencontre une ligne vapeur saturée. Le joint graphite/inox du chapeau garantit l’étanchéité statique jusqu’à 425 °C sans fluage. La certification NACE MR0175 ouvre l’usage sur fluides sulfurés (raffinerie, gaz acide). Module H et conformité ASME B16.34 sécurisent la qualification dans les unités process classées.
Caractéristiques techniques
| Critère | Spécification |
|---|---|
| Type | Filtre en Y à tamis démontable, série 243 |
| Corps | Acier moulé ASTM A216 WCB (1.0619) |
| Chapeau | Boulonné, joint graphite/inox |
| Tamis | Inox AISI 304, maille 1 mm (1000 µm) |
| Pression de service PS | 20 bar |
| Plage de température | -29 °C à +425 °C |
| Raccordement | Brides RF Class 150 PN20 |
| Face à face | EN 558 série 10 / ASME B16.10 |
| Purge | Bouchon taraudé NPT |
| Kv nominal | 50 m³/h |
| Revêtement | Époxy RAL 7001, 60 µm |
| Montage | Horizontal ou vertical fluide descendant |
| Certifications | CE PED Cat. III Module H, NACE MR0175, ASME B16.34 |
| Fluides compatibles | Eau industrielle, gasoil, vapeur, produits pétrochimiques, gaz |
Pourquoi un tamis 1 mm et pas plus fin ?
La maille 1 mm protège les organes mécaniques en aval (clapets, débitmètres, pompes centrifuges) sans générer de perte de charge excessive. Pour de la filtration plus fine, le panier 304 se remplace par un modèle 500 µm ou 250 µm en option, mais la perte de charge monte vite : à 50 m³/h sur un DN80, passer de 1 mm à 500 µm double la chute de pression. Pour de la filtration de sécurité avant turbine vapeur ou injection chimique, un double étage (243 en pré-filtration + cartouche fine) reste plus pertinent qu’un tamis fin unique qui se colmate en quelques heures.
Conception et tenue mécanique
Le corps en Y forme un angle qui canalise les particules vers le panier sans turbulence excessive. Le tamis inox 304 s’extrait par le chapeau, sans déposer la tuyauterie. Quatre boulons (jusqu’au DN50) ou six (au-delà) ferment le couvercle sur joint graphite. La géométrie respecte EN 558 série 10, ce qui permet le remplacement direct d’un filtre concurrent au même standard sans modification du piping.
Le revêtement époxy 60 µm RAL 7001 protège l’extérieur contre la corrosion atmosphérique en environnement industriel chargé (vapeurs salines, chlorures aériens). Pour service entièrement inox (acide, eau déminéralisée, vapeur surchauffée corrosive), basculer sur un filtre tout inox à brides PN16. Un compensateur de dilatation à soufflet inox installé en aval absorbe les variations thermiques sur ligne vapeur longue.
Applications
Réseaux eau industrielle et potable sous brides. Circuits gasoil et fioul lourd en chaufferie. Lignes vapeur saturée jusqu’à 425 °C. Unités pétrochimiques et raffinage avec fluides NACE. Distribution gaz industriels (azote, méthane process). Protection amont des pompes, débitmètres massiques, vannes de régulation et échangeurs à plaques.
Installation et maintenance
Respecter le sens de flux indiqué par la flèche moulée sur le corps. Prévoir un dégagement vertical minimal de 110 mm (H1) sous le chapeau pour extraire le panier. Premier contrôle du tamis après 50 heures de fonctionnement, puis périodicité ajustée selon le différentiel de pression mesuré entre amont et aval. Sur ligne critique, installer un manomètre différentiel : alarme à 0,5 bar de delta P, nettoyage obligatoire à 1 bar. La purge NPT en point bas permet de vidanger les boues sans démontage.
Questions frequentes
Quels fluides puis-je filtrer avec le filtre série 243 et jusqu’à quelle pression de service ?
Le filtre accepte eau, gasoil, vapeur, produits pétrochimiques et gaz industriels. Pression de service 20 bar, plage de température -29 à +425 °C. Le raccordement Class 150 RF correspond à PN20 et qualifie le filtre pour les process industriels lourds, y compris en fluides NACE sulfurés.
Le tamis est-il facilement remplaçable et quelle est sa finesse de filtration ?
Oui. Le tamis inox AISI 304 sort par le chapeau boulonné, sans démontage de la tuyauterie. Maille standard 1 mm (1000 µm), suffisante pour protéger pompes, vannes et débitmètres. Versions 500 µm ou 250 µm disponibles sur demande pour filtration plus fine, avec perte de charge supérieure à anticiper.
Quels diamètres DN sont disponibles et quel est le délai de livraison ?
La série 243 couvre DN15 à DN300 et au-delà selon les références, avec face à face EN 558 série 10. Les DN courants (15 à 100) sont généralement en stock. Pour les diamètres supérieurs ou les options spécifiques (tamis fin, certificats matière 3.1), contactez l’équipe neovanne.com pour validation du délai.
