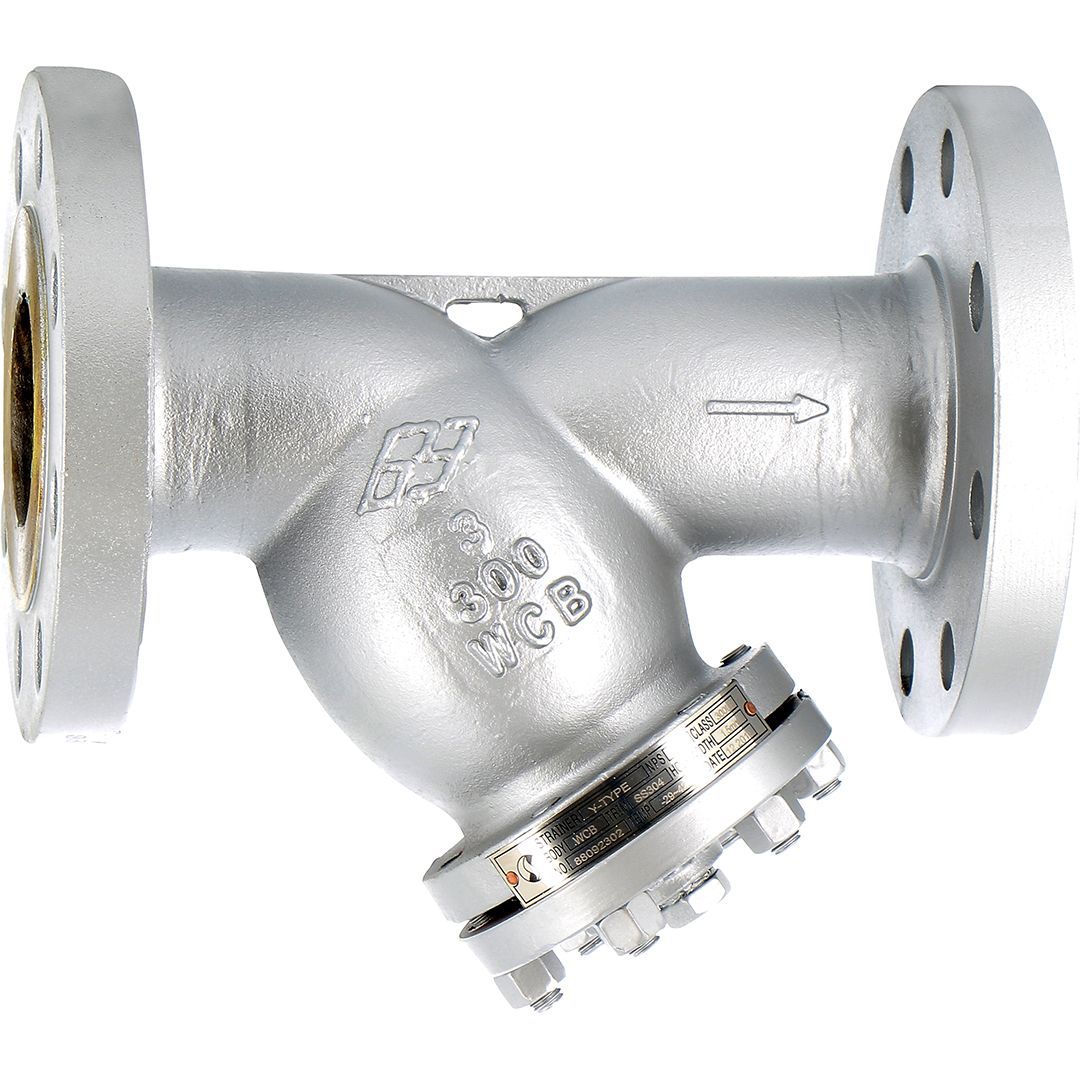

Filtre en Y à Tamis Acier à Brides Class 300 DN50 – Série 244 – Haute Pression Industrielle
Le filtre en Y série 244 de Sferaco offre une protection industrielle de haut niveau contre les impuretés présentes dans les fluides des installations les plus exigeantes. Fabriqué en acier moulé WCB (1.0619) avec tamis inox démontable maille 10/10°, il est spécialement conçu pour les applications haute pression et haute température. Sa certification NACE MR0175 en fait une référence pour les industries pétrolières et pétrochimiques, tandis que sa construction robuste garantit une fiabilité exceptionnelle sur les réseaux d’eau, gasoil, vapeur et fluides industriels.
Construction renforcée et maintenance optimisée
Ce filtre se distingue par sa conception Class 300 PN50 qui autorise des pressions de service jusqu’à 50 bar dans une plage de température exceptionnelle de -29°C à +425°C. Son tamis inox démontable facilite les opérations de nettoyage sans démontage complet du filtre, réduisant significativement les temps d’arrêt. Le chapeau boulonné avec bouchon de purge taraudé NPT permet l’évacuation rapide des impuretés accumulées. Cette conception intelligente optimise la maintenance préventive et prolonge la durée de vie des équipements en aval, notamment en association avec des clapets anti-retour acier WCB à brides pour protéger vos circuits.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Type | Filtre en Y à tamis |
| Série | 244 |
| Diamètre Nominal | DN50 (2″) |
| Matériau corps | Acier moulé WCB (1.0619) |
| Tamis | Inox, maille 10/10° |
| Raccordement | À brides Class 300 PN50 |
| Pression de service (PS) | 50 bar |
| Température de service (TS) | -29 / +425 °C |
| Écartement face à face | 267 mm (EN 558 Série 21 / ASME B16.10) |
| Sens de montage | Horizontal ou vertical descendant |
| Chapeau | Boulonné avec bouchon purge NPT |
| Certifications | CE 2014/68/UE, NACE MR0175 |
Applications et domaines d’utilisation
Spécialement conçu pour les réseaux d’eau industrielle et systèmes de gasoil, systèmes de gasoil et carburants, réseaux vapeur haute pression et filtres acier WCB, ainsi que les industries pétrochimiques et pétrolières. Sa certification NACE MR0175 le rend indispensable dans les environnements corrosifs où la sécurité et la fiabilité sont critiques.
Conseils d’Installation & Maintenance
- Installer en position horizontale ou verticale descendante pour optimiser la rétention des impuretés.
- Prévoir un accès facile au chapeau boulonné pour les opérations de maintenance du tamis.
- Utiliser le bouchon de purge NPT pour évacuer régulièrement les particules accumulées et maintenir une dilatation thermique optimale du circuit.
Questions fréquentes
Quelle est la pression maximale supportée par ce filtre en Y série 244 et pour quelles applications haute pression est-il certifié ?
Le filtre supporte une pression nominale PN50 (Class 300) avec certification NACE MR0175, le qualifiant pour les environnements corrosifs et haute pression des secteurs pétrolier, gazier et pétrochimique. Sa construction en acier moulé WCB (1.0619) garantit une résistance fiable jusqu’à 50 bar.
Le tamis inox maille 10/10° est-il démontable et facilement remplaçable en maintenance ?
Oui, le tamis inox maille 10/10° est entièrement démontable sans démontage du corps du filtre, permettant un nettoyage ou remplacement rapide en maintenance préventive. Cette conception limite l’arrêt d’exploitation et facilite les interventions en site.
Quels sont les délais de livraison pour les différents DN (100 à 350 mm) et comment passer commande ?
Les délais varient selon le DN commandé ; contactez directement neovanne.com pour connaître les disponibilités stock et les délais spécifiques à votre dimension. Consultez leur équipe pour une offre personnalisée et un suivi de commande optimisé.
