Comment choisir un manomètre industriel : types, gammes et normes EN 837

Lors d’une intervention de maintenance sur une boucle vapeur à 12 bar, un technicien constate que le manomètre affiche une valeur erratique. Il commande un remplacement standard sans vérifier la plage de température — résultat : l’appareil lâche à 140 °C, bien en-deçà des 160 °C du process. Un arrêt non planifié de 8 heures, une ligne de production immobilisée. Ce scénario, répété chaque année dans des centaines d’installations industrielles, illustre à quel point le choix d’un manomètre n’est jamais anodin.

Le manomètre industriel est le premier instrument de surveillance des circuits sous pression : il conditionne la sécurité des équipements, la conformité à la directive PED 2014/68/UE et la fiabilité des données de process. Choisir le bon type selon le fluide, la gamme de pression et l’environnement d’installation évite des défaillances coûteuses et des risques réglementaires.

Types de manomètres industriels

Quatre grandes familles couvrent la quasi-totalité des applications industrielles :

Manomètre à tube de Bourdon

Le plus répandu en industrie. Un tube courbé en alliage cuivre-béryllium ou inox 316L se déforme sous pression, entraînant une aiguille via un mécanisme à crémaillère. Plages disponibles : de 0–0,6 bar à 0–1 600 bar. Diamètre de cadran standard : DN 40, DN 63, DN 100, DN 160. Température maxi du fluide : 60 °C sans accessoire, jusqu’à 400 °C avec siphon vapeur. Conformément à la norme EN 837-1, les cadrans DN 100 et DN 160 offrent une classe de précision 1 (erreur ≤ ±1 % de l’étendue de mesure).

Manomètre à membrane et à capsule

Conçus pour les faibles pressions (0–25 mbar à 0–40 bar) et les fluides visqueux, pâteux ou chargés qui obstrueraient un tube de Bourdon. La membrane inox 316L ou PTFE s’adapte aux fluides corrosifs. Conforme à la norme EN 837-3 (manomètres à membrane et à capsule). Très utilisés en traitement des eaux, agroalimentaire (CIP) et process chimique.

Manomètre numérique

Cellule piézorésistive ou céramique, affichage LCD ou OLED, classe de précision 0,1 à 0,5 %. Avantages : zéro erreur de parallaxe, mémorisation des pics de pression, sortie 4–20 mA ou IO-Link pour intégration SCADA. Résistance aux chocs de pression supérieure au Bourdon mécanique. Idéal pour les boucles de régulation précises et les audits de performance.

Manomètre différentiel

Mesure l’écart de pression entre deux points du circuit (ΔP). Application principale : surveillance de l’encrassement d’un filtre ou d’un échangeur thermique. Un ΔP supérieur au seuil fixé signale qu’il est temps de nettoyer ou remplacer le média filtrant. Pour les applications sous pression sur vanne à sphère PN40 pour applications sous pression, le manomètre différentiel complète le dispositif de contrôle.

Critères de sélection technique

Plage de pression : la règle du tiers

En service continu, la pression de process doit se situer entre 1/3 et 2/3 de la pleine échelle. En dessous de 1/3, la précision se dégrade ; au-delà de 2/3 en permanence, le tube de Bourdon se fatigue prématurément. Exemple : pour un process à 10 bar, choisir un manomètre 0–16 bar (10 bar ≈ 62 % de l’échelle).

Pour les process à pression variable avec pics fréquents, opter pour la classe de surpression admissible 1.6 (160 % de l’échelle) ou installer un amortisseur de pression (snubber).

Fluide et compatibilité matériaux

Température process et accessoires

Au-delà de 60 °C, le fluide chaud endommage le mécanisme interne. La solution : un siphon vapeur (siphon à boucle ou en col-de-cygne) qui maintient de l’eau de condensat entre le process chaud et l’instrument. Obligatoire sur vapeur saturée ou surchauffée, HTF et fluides dépassant 100 °C. Pour un réducteur de pression industriel sur réseau vapeur, le manomètre aval est systématiquement équipé d’un siphon.

Environnement et certifications

• Zone ATEX 1 ou 2 : manomètre certifié Ex II 2G (directive 2014/34/UE). Boîtier inox ou aluminium anodisé, fenêtre polycarbonate ou verre trempé de sécurité.
• Usage extérieur : IP65 minimum, boîtier étanche, fenêtre thermoformée anti-buée.
• Cryogénie (< −40 °C) : cadran rempli de glycérine pour éviter la condensation, alliage spécial basse température.

Si un diagnostic de panne sur installation industrielle révèle des erreurs de mesure récurrentes, vérifier en premier lieu l’adéquation entre la classe de précision du manomètre et les exigences réelles du process.

Installation et raccordement

Un manomètre bien spécifié mais mal installé génère des erreurs de mesure ou une usure prématurée :

• Orientation : position axiale (raccordement au dos) pour lecture frontale sur tableau ; position radiale (raccordement en bas) pour montage sur tuyauterie horizontale.
• Raccordement standard : filetage G 1/4″ BSP (mâle) pour DN 40–63 ; G 1/2″ BSP pour DN 100–160 (EN 837-1, annexe A).
• Robinet de coupure 3 voies : indispensable pour mettre le manomètre à zéro, l’étalonner en place ou le remplacer sans dépressuriser le circuit.
• Amortisseur de pression (snubber) : obligatoire sur circuits à pulsations (pompes volumétriques, compresseurs) pour éviter la fatigue prématurée du tube de Bourdon.
• Remplissage glycérine : recommandé en environnements vibratoires ; l’huile amortit l’aiguille et lubrifie le mécanisme.

Cadre normatif applicable

La série EN 837 est la référence européenne pour les manomètres industriels :

• EN 837-1 : manomètres à tube de Bourdon — dimensions normalisées, classes de précision (0,6 / 1 / 1,6 / 2,5 / 4), métrologie et essais.
• EN 837-2 : recommandations de sélection et d’installation des manomètres.
• EN 837-3 : manomètres à membrane et à capsule — dimensions, métrologie, prescriptions et essais.

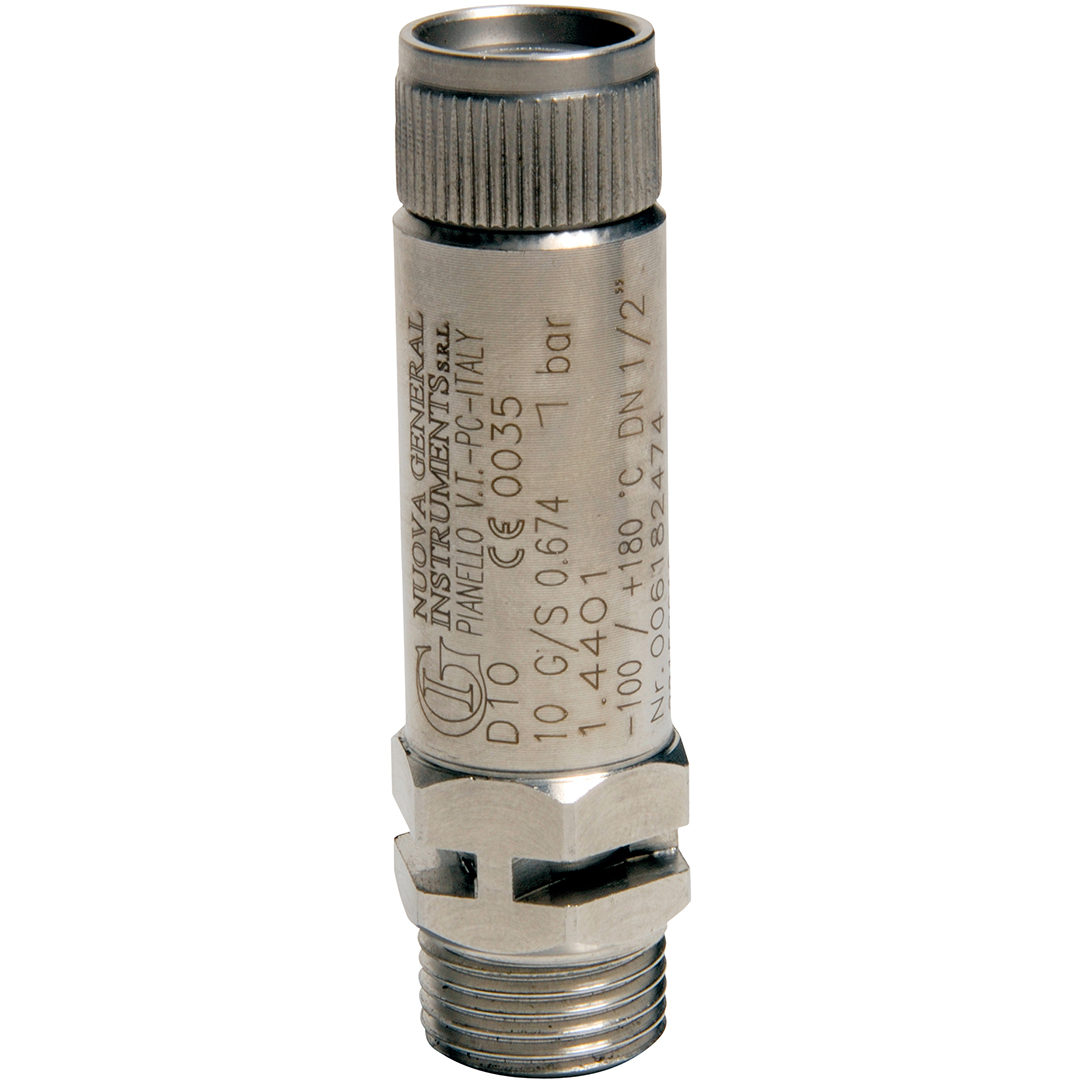

La directive PED 2014/68/UE s’applique dès que le produit PS × V dépasse les seuils de l’article 4. Pour les accessoires de sécurité (manomètre sur chaudière, réservoir sous pression), le marquage CE PED est obligatoire. Sur un tampon gaz ou ballon sous pression, le manomètre fait partie intégrante du dossier technique PED — voir également le guide sur la capacité tampon gaz industriel et normes PED/ATEX.

La classe de précision à retenir selon l’application :

• Classe 0,6 ou 1 : boucles de régulation critique, laboratoire, process chimique fin.
• Classe 1,6 : usage général industrie, utilités, HVAC haute performance.
• Classe 2,5 ou 4 : simple surveillance visuelle, utilités basse précision.

Questions fréquentes

Quelle est la différence entre un manomètre à tube de Bourdon et un manomètre à membrane ?

Le tube de Bourdon fonctionne par déformation élastique d’un tube courbé ; il couvre les hautes pressions (jusqu’à 1 600 bar) et les fluides propres. Le manomètre à membrane utilise la flexion d’une plaque mince — inox ou PTFE — pour mesurer les basses pressions (dès 25 mbar) et les fluides visqueux, chargés ou corrosifs qui obstrueraient le tube de Bourdon. Le choix dépend avant tout du fluide et de la plage de pression.

Comment choisir la classe de précision d’un manomètre industriel ?

La classe de précision définit l’erreur maximale admissible en pourcentage de l’étendue de mesure (norme EN 837-1). En process continu à régulation critique (pression d’injection, chaudière industrielle), choisir classe 1 ou 0,6. Pour la surveillance générale d’utilités (air comprimé, eau froide), la classe 2,5 suffit. Pour un étalonnage terrain, utiliser un manomètre de référence classe 0,25 connecté en parallèle.

À quelle fréquence faut-il étalonner un manomètre industriel ?

Il n’existe pas d’obligation réglementaire générale, mais la directive PED impose un contrôle périodique des accessoires de sécurité. En pratique : étalonnage annuel pour les manomètres de classe 1 sur boucles critiques, tous les 2 à 3 ans pour la surveillance générale. Tout choc de pression (coup de bélier, surpression accidentelle) doit entraîner un contrôle immédiat avant remise en service.

Un manomètre standard peut-il être utilisé en zone ATEX ?

Non. En zone ATEX 1 ou 2 (présence potentielle de gaz ou vapeurs inflammables), le manomètre doit être certifié selon la directive 2014/34/UE avec marquage Ex II 2G minimum. Les manomètres à cadran rempli de glycérine non certifiés ATEX présentent un risque d’accumulation de charge électrostatique. L’acheteur B2B doit exiger le certificat ATEX et vérifier le groupe et la catégorie de l’appareil par rapport à la classification de la zone.

Quel diamètre de cadran choisir pour un manomètre industriel ?

Le diamètre de cadran conditionne lisibilité et précision. DN 40 : usage compact, process local, classe 2,5. DN 63 : usage courant, vannes et équipements. DN 100 : lecture à distance, postes de conduite, tableaux de contrôle — classe 1 disponible. DN 160 ou 250 : tableaux synoptiques, lecture à plus de 3 mètres. La norme EN 837-1 définit les dimensions normalisées pour chaque diamètre de cadran.

Qu’est-ce qu’un siphon vapeur et quand est-il obligatoire ?

Le siphon vapeur (boucle en col-de-cygne ou siphon droit) crée un piège d’eau entre la tuyauterie process chaude et le manomètre. La condensation maintient l’instrument à température ambiante, évitant la déformation du tube de Bourdon. Il est obligatoire dès que la température du fluide dépasse 60 °C : vapeur saturée ou surchauffée, huile thermique (HTF), eau chaude sanitaire haute température.

Conclusion

Trois critères orientent systématiquement le choix d’un manomètre industriel : la compatibilité fluide/matériau (inox 316L, PTFE ou membrane pour fluides agressifs), la plage de pression calibrée sur la règle du tiers (process à 1/3–2/3 de l’échelle), et la certification adaptée à l’environnement (EN 837-1, marquage ATEX si zone classée, CE PED si accessoire de sécurité). Associés à un raccordement correct — siphon vapeur, robinet de coupure 3 voies, snubber si pulsations — ces paramètres garantissent fiabilité de mesure et conformité réglementaire sur toute la durée de vie de l’installation.
